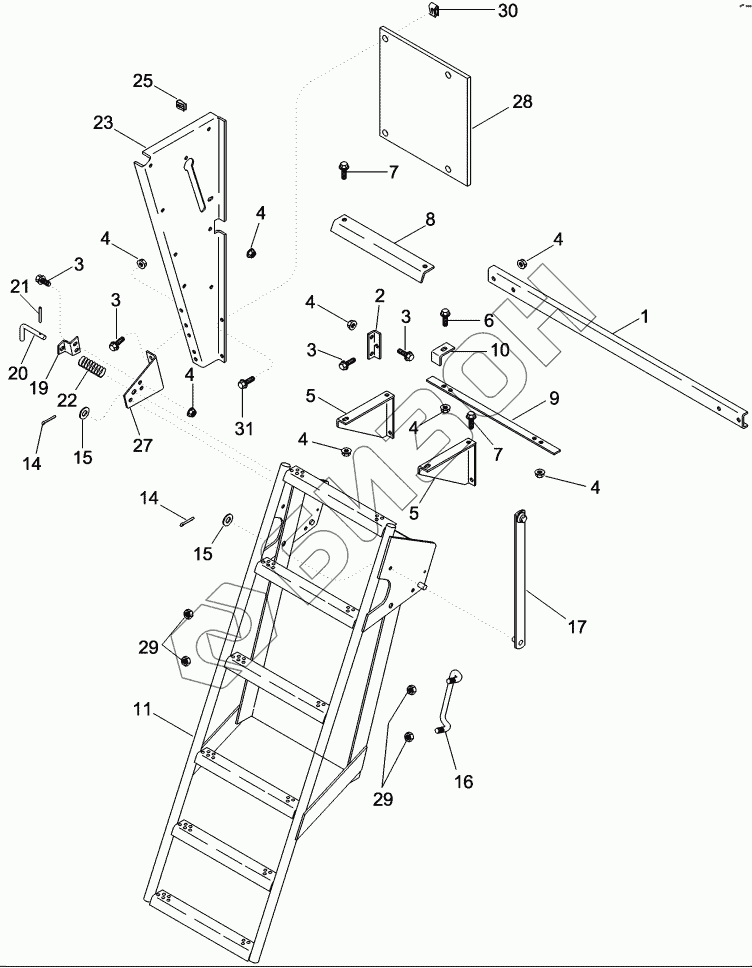

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. LADDER, SERVICE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
7
7
8
9
10
11
14
14
15
15
16
17
19
20
21
22
23
25
27
28
29
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 382341A1 CHANNEL
Загрузка ...
2 1327997C2 BRACKET
Загрузка ...
3 477-73112 BOLT
Загрузка ...
4 231-5145 NUT
Загрузка ...
5 1347489C1 SUPPORT
Загрузка ...
6 477-73116 SCREW
Загрузка ...
7 409-7512 BOLT
Загрузка ...
8 1327607C1 PLATE
Загрузка ...
9 1319722C1 BAR
Загрузка ...
10 1321975C1 BRACKET
Загрузка ...
11 87553728 LADDER
Загрузка ...
14 432-1212 PIN
Загрузка ...
15 495-11066 WASHER
Загрузка ...
16 1329715C1 HANDLE
Загрузка ...
17 1321698C1 LINK
Загрузка ...
19 1319739C1 BRACKET
Загрузка ...
20 1319740C2 PIN
Загрузка ...
21 38-1813 PIN
Загрузка ...
22 540815R2 SPRING
Загрузка ...
23 87552551 BRACE
Загрузка ...
24 364130A1 SUPPORT
Загрузка ...
25 488837C1 NUT
Загрузка ...
27 1319738C1 BRACKET
Загрузка ...
28 364784A1 PLATE
Загрузка ...
29 231-5148 NUT
Загрузка ...
30 231-5144 NUT
Загрузка ...
31 409-748 BOLT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
