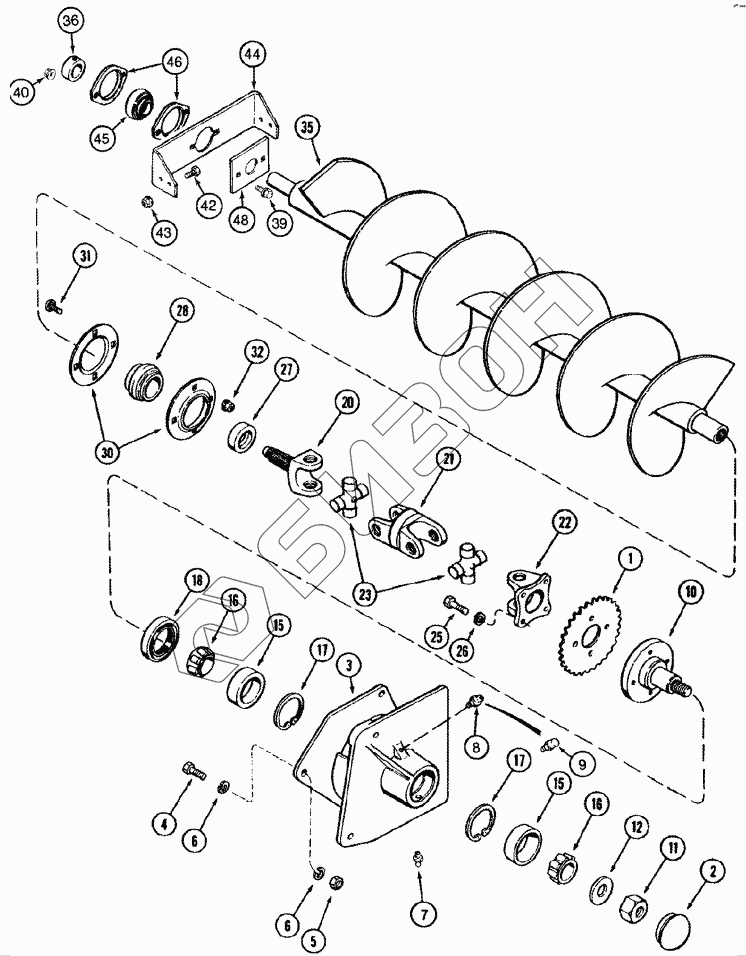

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. INCLINED DELIVERY - AUGER
1
2
3
4
5
6
6
7
8
9
10
11
11
12
15
15
16
16
17
18
20
21
22
23
25
26
27
28
30
31
32
35
36
39
40
42
43
44
45
46
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1321055C91 | 1321055C91 | UNIVERSAL JOINT |
Загрузка ...
|
|
| 1 | 1321039C1 | SPROCKET |
Загрузка ...
|
|
| 2 | 453771R1 | PLUG |
Загрузка ...
|
|
| 3 | 1321020C1 | HOUSING |
Загрузка ...
|
|
| 4 | 413-816 | BOLT |
Загрузка ...
|
|
| 5 | 425-108 | NUT |
Загрузка ...
|
|
| 6 | 80679 | WASHER |
Загрузка ...
|
|
| 7 | 219-87 | NIPPLE |
Загрузка ...
|
|
| 8 | 219-434 | BREATHER |
Загрузка ...
|
|
| 9 | 219-430 | NIPPLE |
Загрузка ...
|
|
| 10 | 1321021C1 | SHAFT |
Загрузка ...
|
|
| 11 | 185413C1 | NUT |
Загрузка ...
|
|
| 12 | 238633R1 | WASHER |
Загрузка ...
|
|
| 15 | 618024R1 | BEARING |
Загрузка ...
|
|
| 16 | 618023R91 | BEARING |
Загрузка ...
|
|
| 17 | 100-21256 | RING |
Загрузка ...
|
|
| 18 | 380200R92 | SEAL |
Загрузка ...
|
|
| 20 | 87302539 | YOKE |
Загрузка ...
|
|
| 21 | 1321057C1 | CLEVIS |
Загрузка ...
|
|
| 22 | 1321058C1 | CLEVIS |
Загрузка ...
|
|
| 23 | 1321059C91 | SPIDER |
Загрузка ...
|
|
| 25 | 426-724 | BOLT |
Загрузка ...
|
|
| 26 | 492-11044 | WASHER |
Загрузка ...
|
|
| 27 | 87431215 | COLLAR |
Загрузка ...
|
|
| 28 | 611583R91 | BEARING |
Загрузка ...
|
|
| 30 | 87430518 | FLANGE |
Загрузка ...
|
|
| 31 | 434-612 | BOLT |
Загрузка ...
|
|
| 32 | 231-5146 | NUT |
Загрузка ...
|
|
| 35 | 87347842 | AUGER |
Загрузка ...
|
|
| 36 | 87431214 | COLLAR |
Загрузка ...
|
|
| 39 | 409-7512 | BOLT |
Загрузка ...
|
|
| 40 | 231-5145 | NUT |
Загрузка ...
|
|
| 42 | 409-7512 | BOLT |
Загрузка ...
|
|
| 43 | 231-5145 | NUT |
Загрузка ...
|
|
| 44 | 297992A1 | SUPPORT |
Загрузка ...
|
|
| 45 | 204807C91 | BEARING |
Загрузка ...
|
|
| 46 | 50591 | FLANGE |
Загрузка ...
|
|
| 48 | 297931A1 | PLATE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
