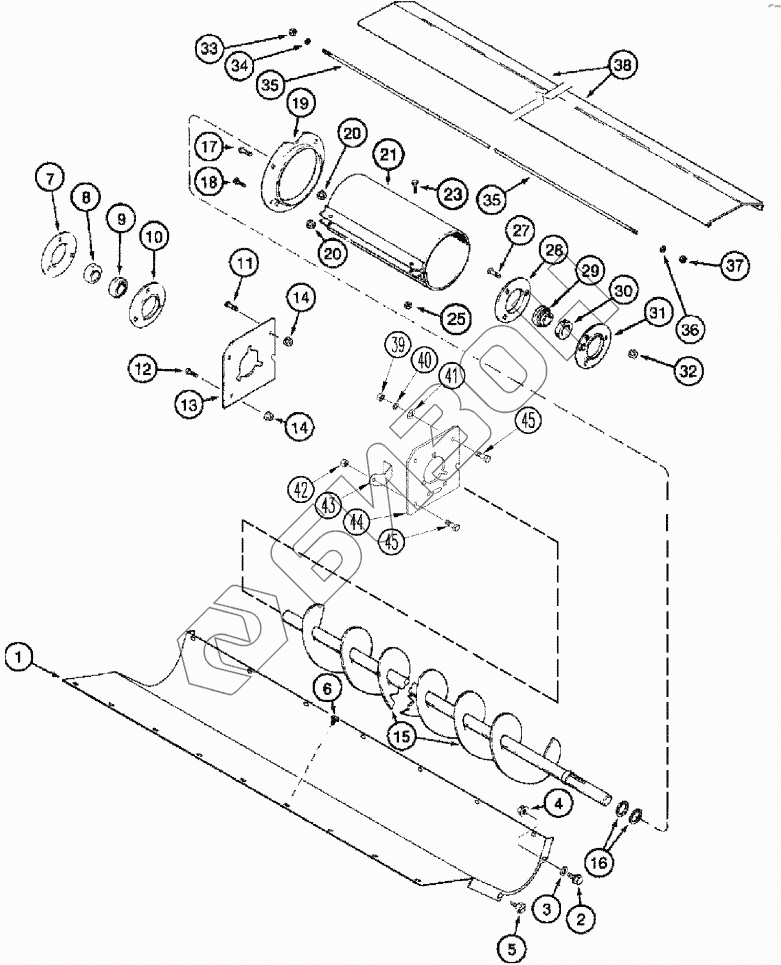

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. TAILINGS AUGER TROUGH
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
20
21
23
25
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1346938C2 | TROUGH |
Загрузка ...
|
|
| 2 | 409-7512 | BOLT |
Загрузка ...
|
|
| 3 | 495-11034 | WASHER |
Загрузка ...
|
|
| 4 | 231-5345 | NUT |
Загрузка ...
|
|
| 4 | 231-4145 | NUT |
Загрузка ...
|
|
| 5 | 138558A1 | SCREW |
Загрузка ...
|
|
| 6 | 413-516 | BOLT |
Загрузка ...
|
|
| 7 | 87430514 | FLANGE |
Загрузка ...
|
|
| 8 | 38767 | COLLAR |
Загрузка ...
|
|
| 9 | 156011C92 | BEARING |
Загрузка ...
|
|
| 10 | 86636169 | FLANGE |
Загрузка ...
|
|
| 11 | 477-73108 | SCREW |
Загрузка ...
|
|
| 12 | 138558A1 | SCREW |
Загрузка ...
|
|
| 13 | 183158C1 | COVER |
Загрузка ...
|
|
| 14 | 231-5145 | NUT |
Загрузка ...
|
|
| 15 | 144028A2 | AUGER |
Загрузка ...
|
|
| 16 | 495-81202 | WASHER |
Загрузка ...
|
|
| 17 | 477-73108 | SCREW |
Загрузка ...
|
|
| 18 | 138558A1 | SCREW |
Загрузка ...
|
|
| 19 | 199665A2 | FLANGE |
Загрузка ...
|
|
| 20 | 231-5145 | NUT |
Загрузка ...
|
|
| 21 | 199700A3 | TUBE |
Загрузка ...
|
|
| 21 | 240811A2 | TUBE |
Загрузка ...
|
|
| 23 | 409-7512 | BOLT |
Загрузка ...
|
|
| 23 | 413-516 | BOLT |
Загрузка ...
|
|
| 25 | 231-4115 | NUT |
Загрузка ...
|
|
| 25 | 425-285 | NUT |
Загрузка ...
|
|
| 27 | 477-73832 | SCREW |
Загрузка ...
|
|
| 27 | 477-73820 | SCREW |
Загрузка ...
|
|
| 27 | 477-73816 | SCREW |
Загрузка ...
|
|
| 28 | 86636169 | FLANGE |
Загрузка ...
|
|
| 29 | 156011C92 | BEARING |
Загрузка ...
|
|
| 30 | 38767 | COLLAR |
Загрузка ...
|
|
| 31 | 87430514 | FLANGE |
Загрузка ...
|
|
| 32 | 231-5146 | NUT |
Загрузка ...
|
|
| 33 | 231-5345 | NUT |
Загрузка ...
|
|
| 34 | 492-11031 | WASHER |
Загрузка ...
|
|
| 35 | 185197C1 | ROD |
Загрузка ...
|
|
| 36 | 495-11034 | WASHER |
Загрузка ...
|
|
| 37 | 425-105 | NUT |
Загрузка ...
|
|
| 38 | 185196C1 | DOOR |
Загрузка ...
|
|
| 39 | 129-409 | NUT |
Загрузка ...
|
|
| 40 | 492-11025 | WASHER |
Загрузка ...
|
|
| 41 | 495-11028 | WASHER |
Загрузка ...
|
|
| 42 | 231-5344 | NUT |
Загрузка ...
|
|
| 43 | 429985A2 | COVER |
Загрузка ...
|
|
| 44 | 430002A1 | PLATE |
Загрузка ...
|
|
| 45 | 138558A1 | SCREW |
Загрузка ...
|
|
| 46 | 446246A1 | STRAP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
