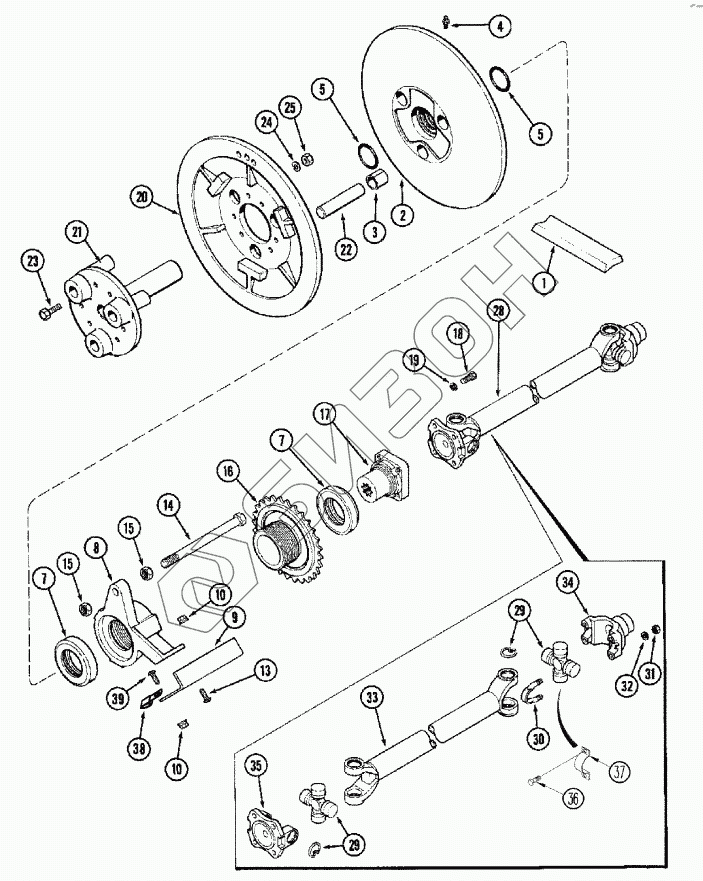

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. SEPARATOR - JACKSHAFT DRIVE
1
2
3
4
5
5
7
7
8
9
10
10
13
14
15
15
16
17
18
19
20
21
22
23
24
25
28
29
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 413159A2 | BELT |
Загрузка ...
|
|
| 2 | 413164A1 | PULLEY |
Загрузка ...
|
|
| 3 | 87307839 | BUSHING |
Загрузка ...
|
|
| 4 | 219-86 | LUBE NIPPLE |
Загрузка ...
|
|
| 5 | 238-5226 | O-RING |
Загрузка ...
|
|
| 7 | 278927A1 | BEARING |
Загрузка ...
|
|
| 8 | 194394C1 | HUB |
Загрузка ...
|
|
| 9 | 249397A1 | SUPPORT |
Загрузка ...
|
|
| 10 | 231-5146 | NUT |
Загрузка ...
|
|
| 13 | 477-73816 | SCREW |
Загрузка ...
|
|
| 14 | 413-12176 | BOLT |
Загрузка ...
|
|
| 15 | 425-1412 | NUT |
Загрузка ...
|
|
| 16 | 194464C2 | SPROCKET |
Загрузка ...
|
|
| 16 | 87678413 | SPROCKET |
Загрузка ...
|
|
| 17 | 411042A1 | COUPLING |
Загрузка ...
|
|
| 18 | 426-720 | BOLT |
Загрузка ...
|
|
| 19 | 492-11044 | WASHER |
Загрузка ...
|
|
| 20 | 87529708 | PULLEY ASSY |
Загрузка ...
|
|
| 21 | 87396631 | HUB |
Загрузка ...
|
|
| 22 | 191544C2 | PIN |
Загрузка ...
|
|
| 23 | 426-828 | BOLT |
Загрузка ...
|
|
| 24 | 492-21050 | WASHER |
Загрузка ...
|
|
| 25 | 9803187 | NUT |
Загрузка ...
|
|
| 28 | 443298A1 | SHAFT |
Загрузка ...
|
|
| 29 | 383499A1 | SPIDER |
Загрузка ...
|
|
| 30 | 1300501C1 | U-BOLT |
Загрузка ...
|
|
| 31 | 425-116 | NUT |
Загрузка ...
|
|
| 32 | 492-11038 | WASHER |
Загрузка ...
|
|
| 33 | Shaft | Shaft |
Загрузка ...
|
|
| 34 | Yoke | Yoke |
Загрузка ...
|
|
| 35 | S80726 | YOKE |
Загрузка ...
|
|
| 36 | D137627 | BOLT |
Загрузка ...
|
|
| 37 | D137626 | CLAMP |
Загрузка ...
|
|
| 38 | 362120R1 | CLAMP |
Загрузка ...
|
|
| 39 | 477-73808 | SCREW |
Загрузка ...
|
