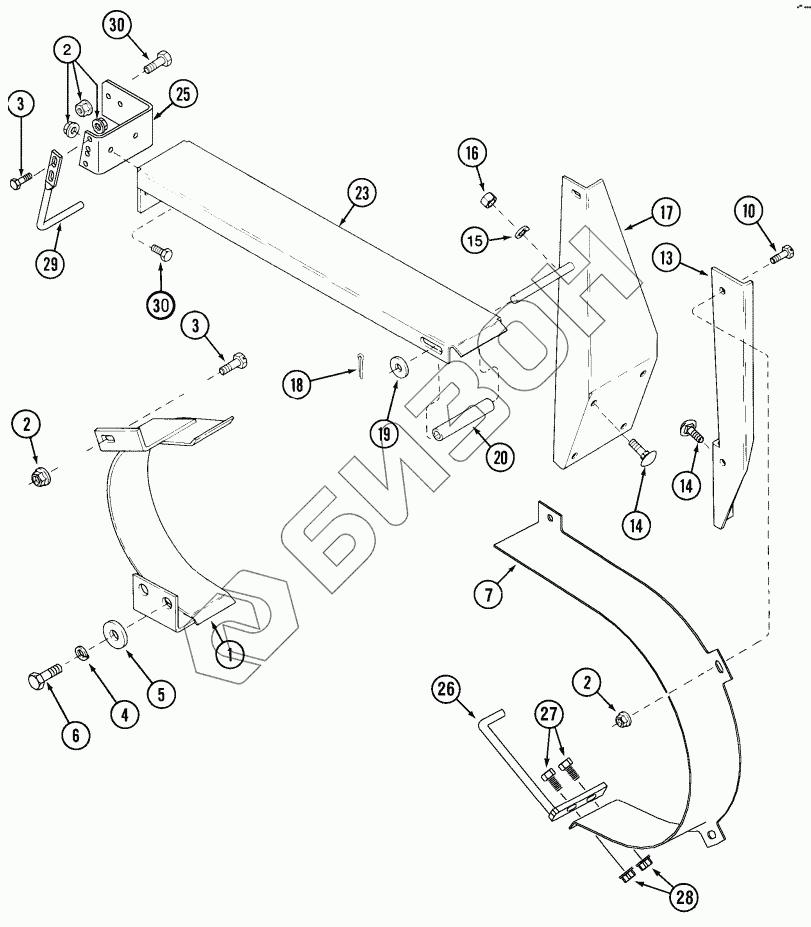

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. SEPARATOR SHIELD, DRIVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
3
4
5
6
7
10
13
14
14
15
16
17
18
19
20
23
25
26
27
28
29
30
30
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 364357A1 SHIELD
Загрузка ...
2 231-5146 NUT
Загрузка ...
3 477-73816 SCREW
Загрузка ...
4 492-11038 WASHER
Загрузка ...
5 495-81135 WASHER
Загрузка ...
6 413-616 BOLT
Загрузка ...
7 364359A2 SHIELD
Загрузка ...
8 131-415 NUT
Загрузка ...
10 413-612 BOLT
Загрузка ...
13 181168C1 SUPPORT
Загрузка ...
14 433-820 BOLT
Загрузка ...
15 80679 WASHER
Загрузка ...
16 425-108 NUT
Загрузка ...
17 398584A1 SUPPORT
Загрузка ...
18 432-1216 PIN
Загрузка ...
19 495-11053 WASHER
Загрузка ...
20 413161A1 HOSE
Загрузка ...
23 394513A2 CHANNEL
Загрузка ...
25 394514A2 BRACKET
Загрузка ...
26 293817A1 GUIDE
Загрузка ...
27 477-73112 BOLT
Загрузка ...
28 425-285 NUT
Загрузка ...
29 394486A2 GUIDE
Загрузка ...
30 477-73812 SCREW
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
