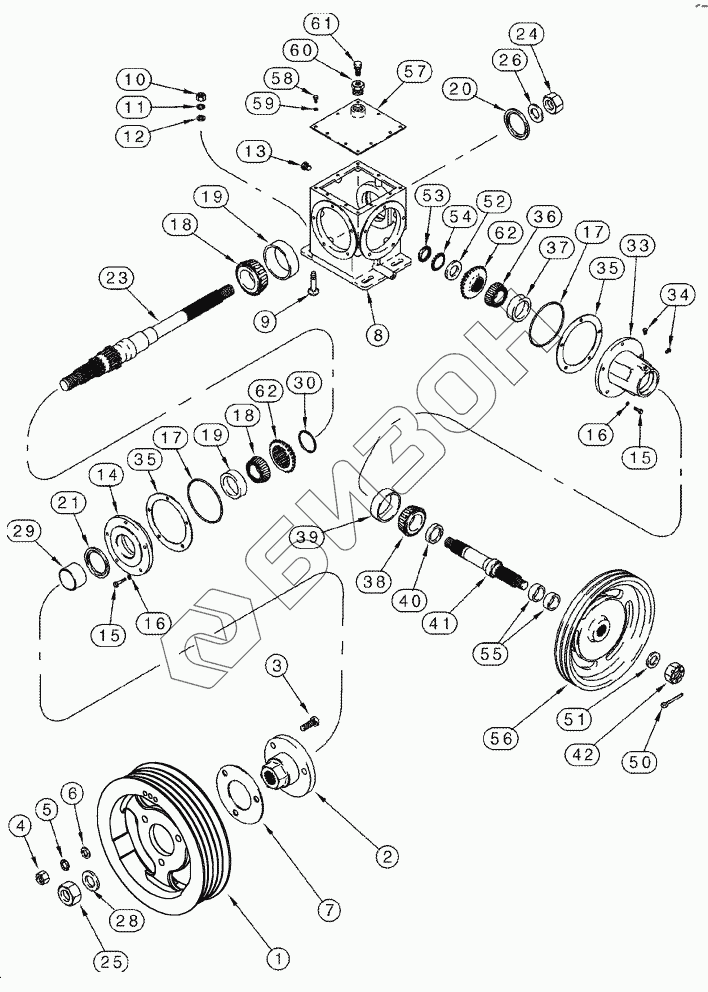

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. STRAW CHOPPER - HOUSING, GEAR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
21
23
24
25
26
28
29
30
33
34
35
35
36
37
38
39
40
41
42
50
51
52
53
54
55
56
57
58
59
60
61
62
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 419764A1 | 419764A1 | GEARBOX |
Загрузка ...
|
|
| 195484C2 | 195484C2 | KIT |
Загрузка ...
|
|
| 1315284C1 | 1315284C1 | PACKAGE |
Загрузка ...
|
|
| 1 | 364320A2 | PULLEY |
Загрузка ...
|
|
| 2 | 181211C1 | HUB |
Загрузка ...
|
|
| 3 | 566206R2 | BOLT |
Загрузка ...
|
|
| 4 | 429-1110 | NUT |
Загрузка ...
|
|
| 5 | 492-21062 | WASHER |
Загрузка ...
|
|
| 6 | 496-41066 | WASHER |
Загрузка ...
|
|
| 7 | 181363C1 | SHIM |
Загрузка ...
|
|
| 8 | 181278C1 | HOUSING |
Загрузка ...
|
|
| 9 | 433-828 | BOLT |
Загрузка ...
|
|
| 10 | 425-108 | NUT |
Загрузка ...
|
|
| 11 | 80679 | WASHER |
Загрузка ...
|
|
| 12 | 496-41053 | WASHER |
Загрузка ...
|
|
| 13 | 86568834 | PLUG |
Загрузка ...
|
|
| 14 | 181274C1 | HUB |
Загрузка ...
|
|
| 15 | 413-620 | BOLT |
Загрузка ...
|
|
| 16 | 492-11038 | WASHER |
Загрузка ...
|
|
| 17 | 238-5250 | O-RING |
Загрузка ...
|
|
| 18 | 298029R91 | BEARING |
Загрузка ...
|
|
| 19 | ST874A | BEARING |
Загрузка ...
|
|
| 20 | 181287C1 | SEAL |
Загрузка ...
|
|
| 21 | 181288C1 | SEAL |
Загрузка ...
|
|
| 23 | 411043A1 | SHAFT |
Загрузка ...
|
|
| 24 | 231-42116 | NUT |
Загрузка ...
|
|
| 25 | 231-41120 | NUT |
Загрузка ...
|
|
| 26 | 496-21106 | WASHER |
Загрузка ...
|
|
| 28 | 87301675 | WASHER |
Загрузка ...
|
|
| 29 | 181269C1 | SPACER |
Загрузка ...
|
|
| 30 | 181266C1 | SNAP RING |
Загрузка ...
|
|
| 30 | 181265C1 | SNAP RING |
Загрузка ...
|
|
| 30 | 181264C1 | SNAP RING |
Загрузка ...
|
|
| 30 | 181263C1 | SNAP RING |
Загрузка ...
|
|
| 30 | 181262C1 | SNAP RING |
Загрузка ...
|
|
| 30 | 181260C1 | SNAP RING |
Загрузка ...
|
|
| 30 | 181261C1 | SNAP RING |
Загрузка ...
|
|
| 30 | 181255C1 | RING |
Загрузка ...
|
|
| 30 | 181256C1 | SNAP RING |
Загрузка ...
|
|
| 30 | 181257C1 | SNAP RING |
Загрузка ...
|
|
| 30 | 181258C1 | SNAP RING |
Загрузка ...
|
|
| 30 | 181259C1 | SNAP RING |
Загрузка ...
|
|
| 33 | 191245C2 | HUB |
Загрузка ...
|
|
| 34 | 217-84 | PLUG |
Загрузка ...
|
|
| 35 | 194548C1 | SHIM |
Загрузка ...
|
|
| 35 | 194549C1 | SHIM |
Загрузка ...
|
|
| 35 | 194550C1 | SHIM |
Загрузка ...
|
|
| 36 | ST2071 | BEARING |
Загрузка ...
|
|
| 37 | 17498D | BEARING |
Загрузка ...
|
|
| 38 | 618023R91 | BEARING |
Загрузка ...
|
|
| 39 | 618024R1 | BEARING |
Загрузка ...
|
|
| 40 | 192527C1 | SEAL |
Загрузка ...
|
|
| 41 | 181195C1 | SHAFT |
Загрузка ...
|
|
| 42 | 425-1314 | NUT |
Загрузка ...
|
|
| 50 | 432-828 | PIN |
Загрузка ...
|
|
| 51 | 496-21094 | WASHER |
Загрузка ...
|
|
| 52 | 396-11119 | WASHER |
Загрузка ...
|
|
| 53 | 54-2006 | NUT |
Загрузка ...
|
|
| 54 | 55-2006 | WASHER |
Загрузка ...
|
|
| 55 | 87634292 | SPACER |
Загрузка ...
|
|
| 56 | 1315264C1 | PULLEY |
Загрузка ...
|
|
| 57 | 181281C1 | COVER |
Загрузка ...
|
|
| 58 | 413-512 | BOLT |
Загрузка ...
|
|
| 59 | 492-11031 | WASHER |
Загрузка ...
|
|
| 60 | 217-46 | REDUCER |
Загрузка ...
|
|
| 61 | 219-436 | BREATHER |
Загрузка ...
|
|
| 62 | 188814C1 | GEAR |
Загрузка ...
|
|
| 62 | 181280C1 | GEAR |
Загрузка ...
|
|
| 62 | 181279C1 | GEAR |
Загрузка ...
|
|
| 62 | 243333A1 | GEAR |
Загрузка ...
|
|
| 62 | Gear | Gear |
Загрузка ...
|
|
| 62 | Gear | Gear |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
