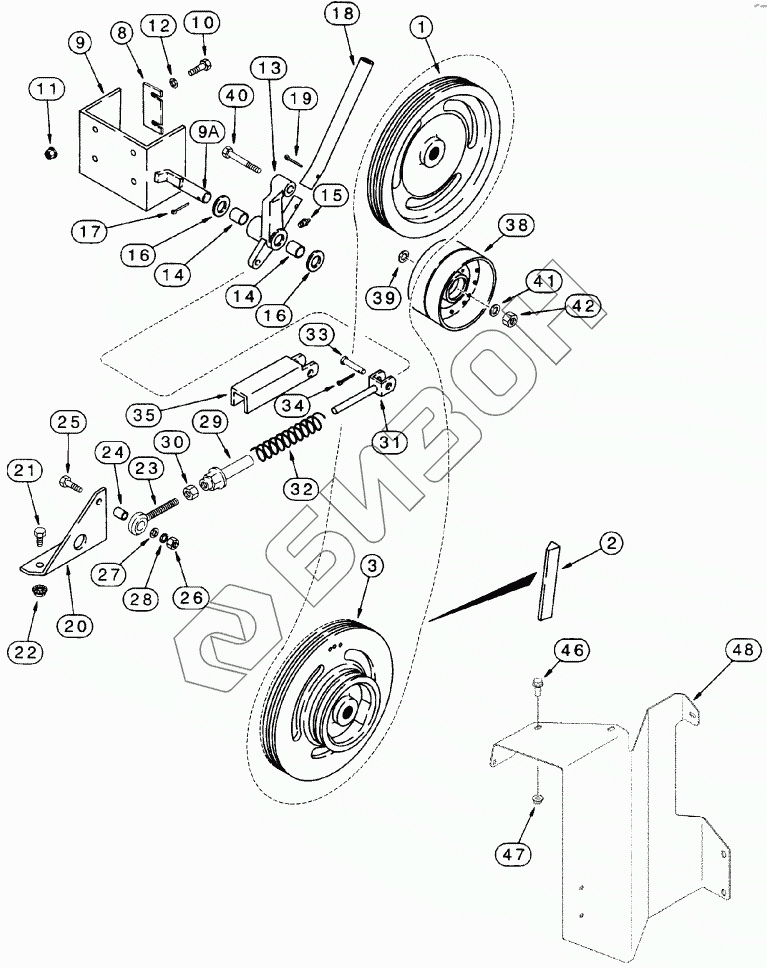

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. STRAW CHOPPER - DRIVE
1
2
3
8
9
9A
10
11
12
13
14
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
38
39
40
41
42
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1315264C1 | PULLEY |
Загрузка ...
|
|
| 2 | 1315266C1 | BELT |
Загрузка ...
|
|
| 3 | 1315264C1 | PULLEY |
Загрузка ...
|
|
| 8 | 1302709C1 | SHIM |
Загрузка ...
|
|
| 9 | 1315251C1 | SUPPORT |
Загрузка ...
|
|
| 9A | 1315473C1 | PIN |
Загрузка ...
|
|
| 10 | 413-616 | BOLT |
Загрузка ...
|
|
| 11 | 231-5146 | NUT |
Загрузка ...
|
|
| 12 | 495-81135 | WASHER |
Загрузка ...
|
|
| 13 | 1315249C92 | LEVER |
Загрузка ...
|
|
| 14 | 559154R1 | BUSHING |
Загрузка ...
|
|
| 15 | 219-87 | NIPPLE |
Загрузка ...
|
|
| 16 | 495-11106 | WASHER |
Загрузка ...
|
|
| 17 | 432-1624 | PIN |
Загрузка ...
|
|
| 18 | 1315248C1 | TUBE |
Загрузка ...
|
|
| 19 | 432-1224 | PIN |
Загрузка ...
|
|
| 20 | 436631A2 | SUPPORT |
Загрузка ...
|
|
| 21 | 413-816 | BOLT |
Загрузка ...
|
|
| 21 | 413-820 | BOLT |
Загрузка ...
|
|
| 22 | 231-5148 | NUT |
Загрузка ...
|
|
| 23 | 1315259C1 | BOLT |
Загрузка ...
|
|
| 24 | 87036416 | SPACER |
Загрузка ...
|
|
| 25 | 281058 | BOLT |
Загрузка ...
|
|
| 26 | 9803187 | NUT |
Загрузка ...
|
|
| 27 | 496-21053 | WASHER |
Загрузка ...
|
|
| 28 | 492-21050 | WASHER |
Загрузка ...
|
|
| 29 | 1315260C1 | CONNECTOR |
Загрузка ...
|
|
| 30 | 425-1012 | NUT |
Загрузка ...
|
|
| 31 | 1315256C1 | ROD |
Загрузка ...
|
|
| 32 | 1315247C1 | SPRING |
Загрузка ...
|
|
| 33 | 86837477 | PIN |
Загрузка ...
|
|
| 34 | 432-816 | PIN |
Загрузка ...
|
|
| 35 | 1315364C1 | CHANNEL |
Загрузка ...
|
|
| 38 | 1345048C1 | PULLEY |
Загрузка ...
|
|
| 39 | 496-41066 | WASHER |
Загрузка ...
|
|
| 40 | 413-1072 | BOLT |
Загрузка ...
|
|
| 41 | 496-41066 | WASHER |
Загрузка ...
|
|
| 42 | 231-41110 | NUT |
Загрузка ...
|
|
| 46 | 409-7512 | BOLT |
Загрузка ...
|
|
| 47 | 231-5145 | NUT |
Загрузка ...
|
|
| 48 | Shield | Shield |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
