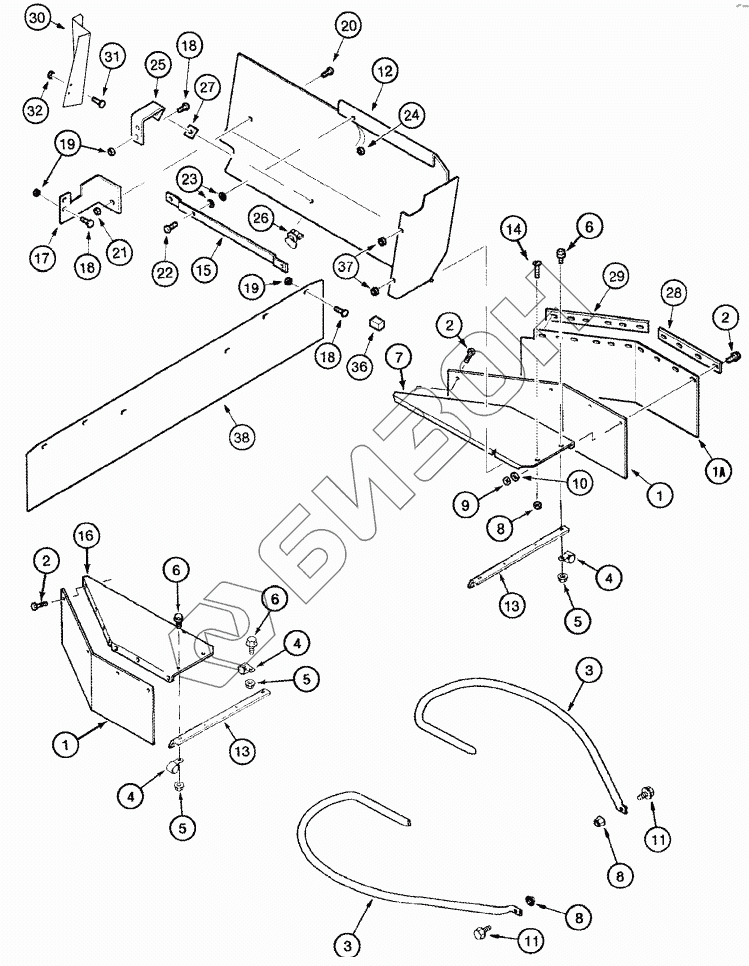

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. STRAW SPREADER - SHIELDS
1
1
1A
2
2
2
3
3
4
4
4
5
5
5
6
6
6
7
8
8
8
9
10
11
11
12
13
13
14
15
16
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1308916C2 | SHIELD |
Загрузка ...
|
|
| 1A | 87374694 | RUBBER |
Загрузка ...
|
|
| 2 | 256873 | BOLT |
Загрузка ...
|
|
| 3 | 1308912C3 | PIPE |
Загрузка ...
|
|
| 4 | 515-28175 | CLAMP |
Загрузка ...
|
|
| 5 | 231-5145 | NUT |
Загрузка ...
|
|
| 6 | 409-7512 | BOLT |
Загрузка ...
|
|
| 7 | 183958A2 | SUPPORT |
Загрузка ...
|
|
| 8 | 231-5145 | NUT |
Загрузка ...
|
|
| 9 | 231-4115 | NUT |
Загрузка ...
|
|
| 10 | 495-81116 | WASHER |
Загрузка ...
|
|
| 11 | 409-7512 | BOLT |
Загрузка ...
|
|
| 12 | 441749A1 | GUARD |
Загрузка ...
|
|
| 13 | 1308913C1 | SUPPORT |
Загрузка ...
|
|
| 231-5146 | 231-5146 | NUT |
Загрузка ...
|
|
| 14 | 477-73108 | SCREW |
Загрузка ...
|
|
| 15 | 186697A1 | SUPPORT |
Загрузка ...
|
|
| 16 | 1308914C4 | SUPPORT |
Загрузка ...
|
|
| 17 | 237965A1 | SUPPORT |
Загрузка ...
|
|
| 18 | 477-73112 | BOLT |
Загрузка ...
|
|
| 19 | 231-5145 | NUT |
Загрузка ...
|
|
| 20 | 409-7516 | BOLT |
Загрузка ...
|
|
| 21 | 231-5145 | NUT |
Загрузка ...
|
|
| 22 | 477-73116 | SCREW |
Загрузка ...
|
|
| 23 | 495-11034 | WASHER |
Загрузка ...
|
|
| 24 | 231-5145 | NUT |
Загрузка ...
|
|
| 25 | 257526A2 | BRACKET |
Загрузка ...
|
|
| 26 | 182925A1 | LOCK |
Загрузка ...
|
|
| 27 | 191030A1 | STRIP |
Загрузка ...
|
|
| 28 | 140286A1 | STRIP |
Загрузка ...
|
|
| 29 | 140287A1 | STRIP |
Загрузка ...
|
|
| 30 | 230413A2 | GUARD |
Загрузка ...
|
|
| 31 | 409-7512 | BOLT |
Загрузка ...
|
|
| 32 | 231-5145 | NUT |
Загрузка ...
|
|
| 36 | 187884C1 | SEAL |
Загрузка ...
|
|
| 37 | 1321640C1 | GROMMET |
Загрузка ...
|
|
| 38 | 140277A1 | GUARD |
Загрузка ...
|
|
| 39 | 87381276 | PIN ASSY |
Загрузка ...
|
