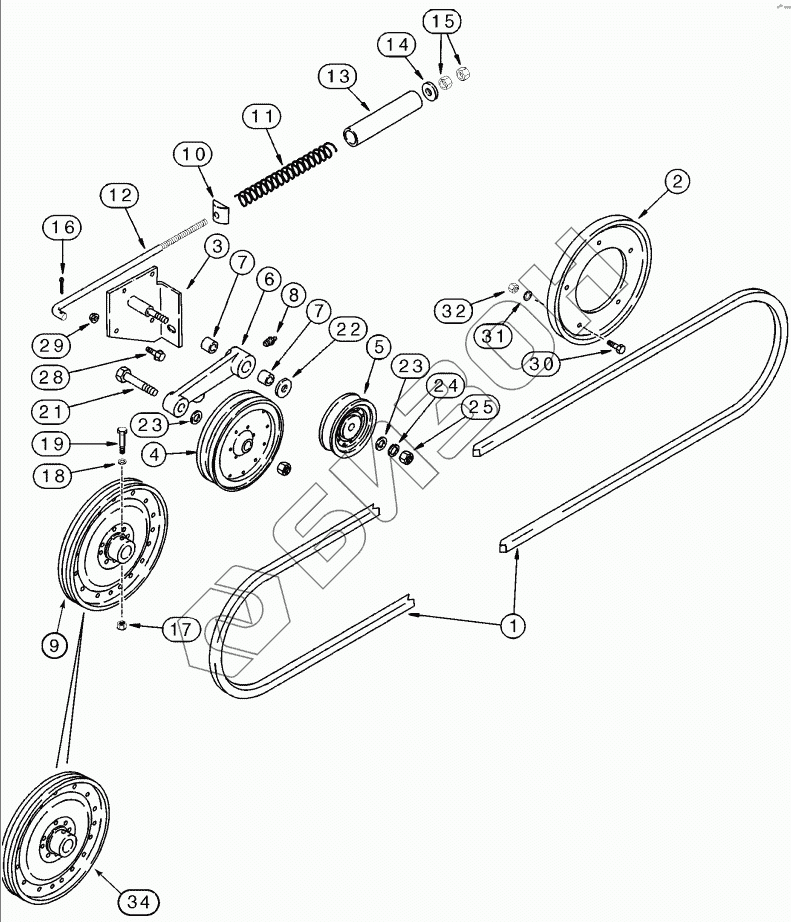

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. STRAW SPREADER - DRIVE
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
23
24
25
28
29
30
31
32
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 196371C1 | BELT |
Загрузка ...
|
|
| 2 | 566516R92 | PULLEY |
Загрузка ...
|
|
| 3 | 427266A1 | TIGHTENER |
Загрузка ...
|
|
| 4 | 1338456C1 | PULLEY |
Загрузка ...
|
|
| 5 | 428848A1 | PULLEY |
Загрузка ...
|
|
| 6 | 1979591C1 | LEVER |
Загрузка ...
|
|
| 7 | 1979989C1 | BUSHING |
Загрузка ...
|
|
| 8 | 219-87 | NIPPLE |
Загрузка ...
|
|
| 9 | 418093A1 | PULLEY |
Загрузка ...
|
|
| 10 | 194652C1 | PIVOT |
Загрузка ...
|
|
| 11 | 1315223C1 | SPRING |
Загрузка ...
|
|
| 12 | 181152C1 | ROD |
Загрузка ...
|
|
| 13 | 1315197C1 | SPACER |
Загрузка ...
|
|
| 14 | 495-81162 | WASHER |
Загрузка ...
|
|
| 15 | 425-108 | NUT |
Загрузка ...
|
|
| 16 | 432-816 | PIN |
Загрузка ...
|
|
| 17 | 232-4115 | NUT |
Загрузка ...
|
|
| 18 | 496-21034 | WASHER |
Загрузка ...
|
|
| 19 | 426-536 | BOLT |
Загрузка ...
|
|
| 21 | 413-848 | BOLT |
Загрузка ...
|
|
| 22 | 495-11081 | WASHER |
Загрузка ...
|
|
| 23 | 496-11053 | WASHER |
Загрузка ...
|
|
| 23 | 496-21053 | WASHER |
Загрузка ...
|
|
| 24 | 80679 | WASHER |
Загрузка ...
|
|
| 25 | 425-108 | NUT |
Загрузка ...
|
|
| 28 | 409-7512 | BOLT |
Загрузка ...
|
|
| 29 | 231-5145 | NUT |
Загрузка ...
|
|
| 30 | 413-516 | BOLT |
Загрузка ...
|
|
| 31 | 492-11031 | WASHER |
Загрузка ...
|
|
| 32 | 425-105 | NUT |
Загрузка ...
|
|
| 33 | 232-5318 | NUT |
Загрузка ...
|
|
| 34 | 418092A1 | PULLEY |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
