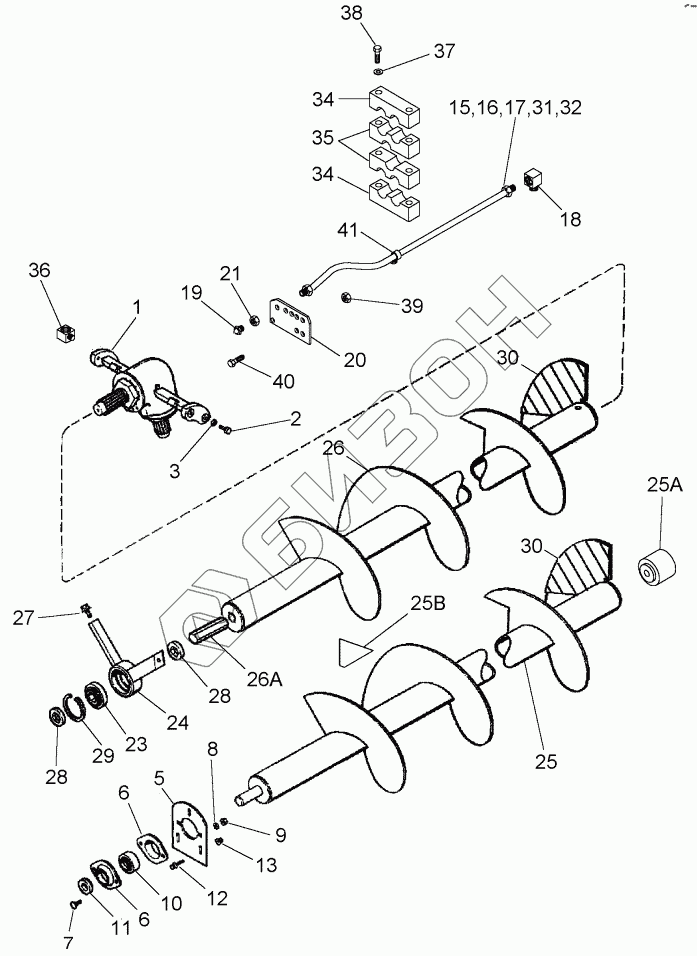

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. UNLOADER - AUGER, UPPER
1
2
3
5
6
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
23
24
25
25
25A
25B
26
26A
27
28
28
29
30
30
31
32
34
34
35
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1347351C2 | HOUSING |
Загрузка ...
|
|
| 2 | 426-612 | BOLT |
Загрузка ...
|
|
| 3 | 492-11038 | WASHER |
Загрузка ...
|
|
| 5 | 182838C1 | SUPPORT |
Загрузка ...
|
|
| 6 | 50591 | FLANGE |
Загрузка ...
|
|
| 7 | 434-512 | BOLT |
Загрузка ...
|
|
| 8 | 492-11031 | WASHER |
Загрузка ...
|
|
| 9 | 425-105 | NUT |
Загрузка ...
|
|
| 10 | 160796C91 | BEARING |
Загрузка ...
|
|
| 11 | 87315151 | COLLAR |
Загрузка ...
|
|
| 12 | 409-7516 | BOLT |
Загрузка ...
|
|
| 13 | 231-5145 | NUT |
Загрузка ...
|
|
| 15 | 1339004C1 | HOSE |
Загрузка ...
|
|
| 16 | 430376A1 | HOSE |
Загрузка ...
|
|
| 17 | 428284A1 | HOSE |
Загрузка ...
|
|
| 18 | 219-438 | ADAPTER |
Загрузка ...
|
|
| 19 | 219-8 | NIPPLE |
Загрузка ...
|
|
| 20 | 418495A1 | BRACKET |
Загрузка ...
|
|
| 21 | F53473 | NUT |
Загрузка ...
|
|
| 23 | 203389C91 | BEARING |
Загрузка ...
|
|
| 24 | 1317859C1 | SUPPORT |
Загрузка ...
|
|
| 25 | 87557246 | AUGER |
Загрузка ...
|
|
| 25 | 87379141 | AUGER |
Загрузка ...
|
|
| 25A | 198994A1 | HUB |
Загрузка ...
|
|
| 25B | 220336A1 | STIFFENER |
Загрузка ...
|
|
| 26 | 87556898 | AUGER |
Загрузка ...
|
|
| 26A | 220040A2 | SHAFT |
Загрузка ...
|
|
| 27 | 409-7512 | BOLT |
Загрузка ...
|
|
| 28 | 1277949C1 | SPACER |
Загрузка ...
|
|
| 29 | 360936R1 | RING |
Загрузка ...
|
|
| 30 | 182587A1 | KIT |
Загрузка ...
|
|
| 31 | 428294A1 | HOSE |
Загрузка ...
|
|
| 32 | 1345098C1 | HOSE |
Загрузка ...
|
|
| 34 | 429629A1 | CLAMP |
Загрузка ...
|
|
| 35 | 419590A1 | CLAMP |
Загрузка ...
|
|
| 36 | 219-439 | ADAPTER |
Загрузка ...
|
|
| 37 | 495-11028 | WASHER |
Загрузка ...
|
|
| 38 | 280566 | BOLT |
Загрузка ...
|
|
| 39 | 231-5145 | NUT |
Загрузка ...
|
|
| 39 | 231-5146 | NUT |
Загрузка ...
|
|
| 40 | 477-73112 | BOLT |
Загрузка ...
|
|
| 41 | 515-23412 | CLAMP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
