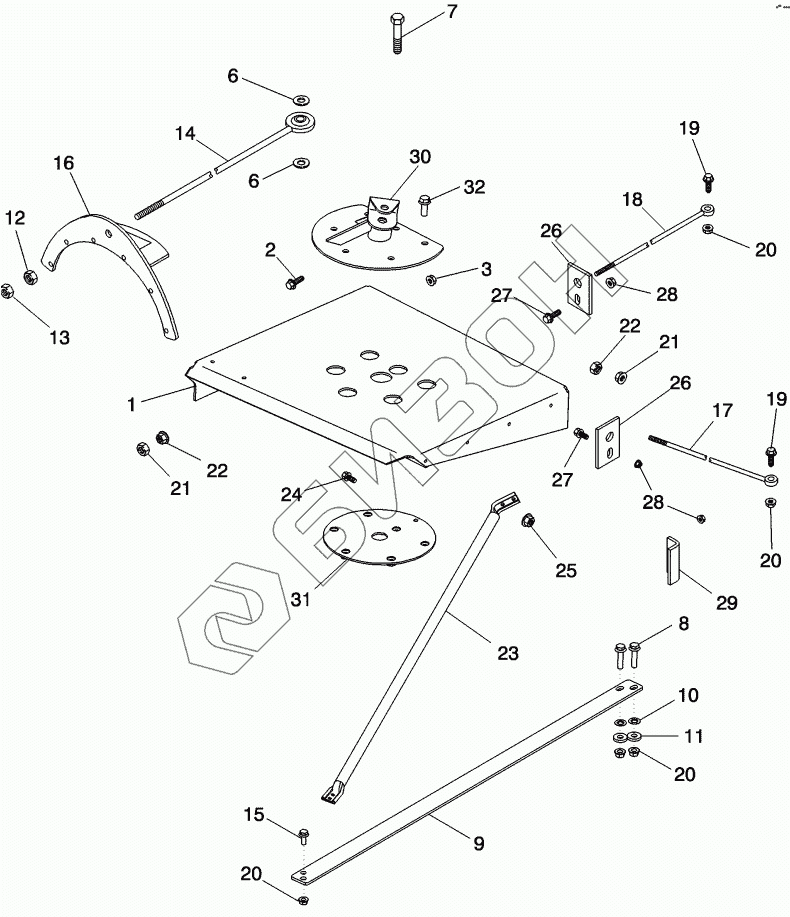

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. UNLOADER - SUPPORTS
1
2
3
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
20
21
21
22
22
23
24
25
26
26
27
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87548040 | SUPPORT |
Загрузка ...
|
|
| 2 | 409-7616 | BOLT |
Загрузка ...
|
|
| 2 | 409-7516 | BOLT |
Загрузка ...
|
|
| 3 | 231-5146 | NUT |
Загрузка ...
|
|
| 3 | 231-5145 | NUT |
Загрузка ...
|
|
| 6 | 495-81175 | WASHER |
Загрузка ...
|
|
| 7 | 413-1048 | BOLT |
Загрузка ...
|
|
| 8 | 409-7624 | BOLT |
Загрузка ...
|
|
| 9 | 87597306 | STRAP |
Загрузка ...
|
|
| 10 | 131-415 | NUT |
Загрузка ...
|
|
| 11 | 495-81138 | WASHER |
Загрузка ...
|
|
| 12 | 554480R1 | NUT |
Загрузка ...
|
|
| 13 | 425-1110 | NUT |
Загрузка ...
|
|
| 14 | 87557240 | ROD ASSY |
Загрузка ...
|
|
| 15 | 409-7612 | BOLT |
Загрузка ...
|
|
| 16 | 87580899 | SUPPORT |
Загрузка ...
|
|
| 17 | 193625C1 | ROD |
Загрузка ...
|
|
| 18 | 1979494C1 | ROD |
Загрузка ...
|
|
| 19 | 409-7620 | BOLT |
Загрузка ...
|
|
| 20 | 231-5146 | NUT |
Загрузка ...
|
|
| 21 | 425-108 | NUT |
Загрузка ...
|
|
| 22 | 231-5148 | NUT |
Загрузка ...
|
|
| 23 | 1338378C1 | ROD |
Загрузка ...
|
|
| 24 | 409-7620 | BOLT |
Загрузка ...
|
|
| 25 | 231-5146 | NUT |
Загрузка ...
|
|
| 26 | 186691C1 | PLATE |
Загрузка ...
|
|
| 27 | 409-7512 | BOLT |
Загрузка ...
|
|
| 28 | 231-5145 | NUT |
Загрузка ...
|
|
| 29 | 186690C1 | BRACKET |
Загрузка ...
|
|
| 30 | 87580904 | SUPPORT ASSY |
Загрузка ...
|
|
| 31 | 87529528 | PLATE ASSY |
Загрузка ...
|
|
| 32 | 409-7820 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
