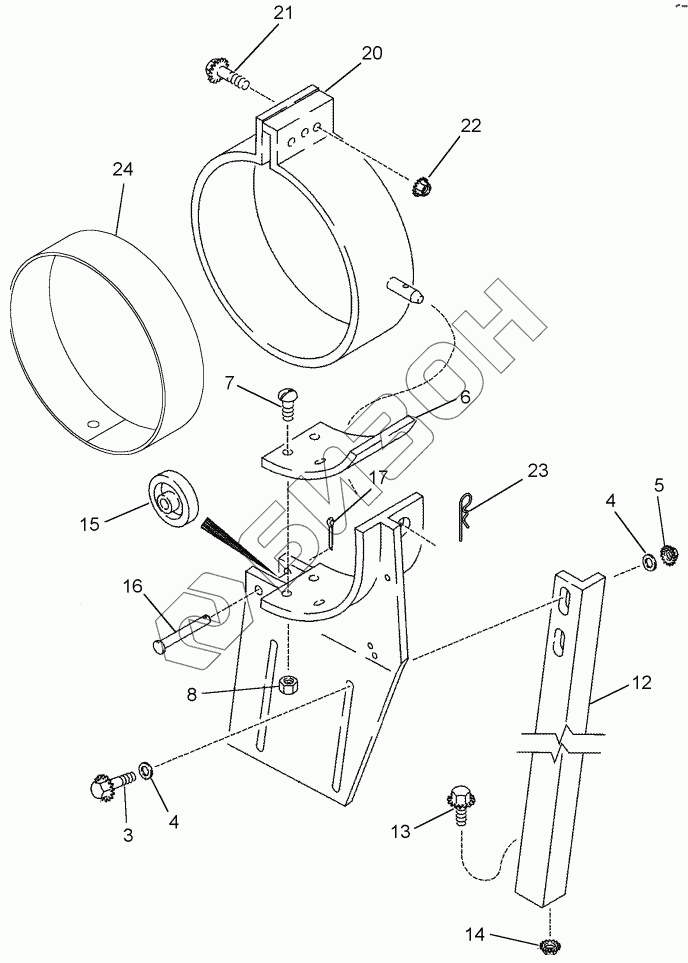

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. UNLOADER - TUBE SADDLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
4
4
5
6
7
8
12
13
14
15
16
17
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 1321500C2 STIRRUP
Загрузка ...
3 409-7620 BOLT
Загрузка ...
4 495-81143 WASHER
Загрузка ...
5 231-5146 NUT
Загрузка ...
6 1321498C1 PAD
Загрузка ...
7 477-82512 SCREW
Загрузка ...
8 231-4144 NUT
Загрузка ...
12 1319221C1 SUPPORT
Загрузка ...
13 409-7512 BOLT
Загрузка ...
14 231-5145 NUT
Загрузка ...
15 1321499C1 ROLLER
Загрузка ...
16 439-5436 PIN
Загрузка ...
17 432-812 PIN
Загрузка ...
20 87558212 CLAMP
Загрузка ...
21 409-7520 BOLT
Загрузка ...
22 231-5145 NUT
Загрузка ...
23 480523R1 SPLIT PIN/SAFETY PIN
Загрузка ...
24 87315282 BAND
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
