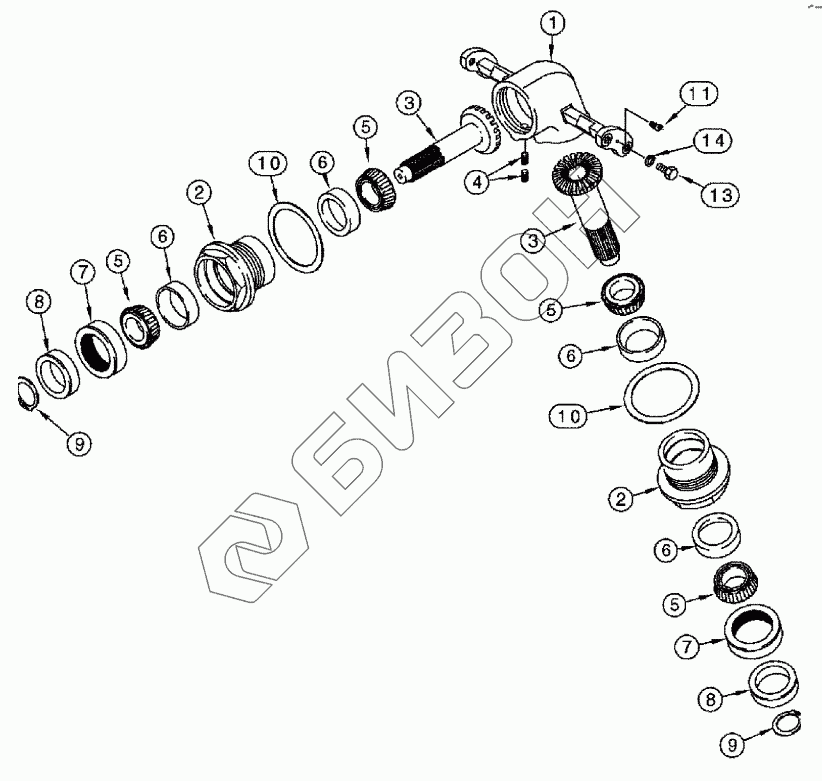

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. UNLOADER - UPPER GEAR HOUSING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 1347351C2 HOUSING
Загрузка ...
1 Housing Housing
Загрузка ...
2 Housing Housing
Загрузка ...
3 1347260C1 PINION
Загрузка ...
4 83-1316 SET SCREW
Загрузка ...
5 651818R91 BEARING
Загрузка ...
6 651817R1 BEARING
Загрузка ...
7 1347339C1 SEAL
Загрузка ...
8 1347312C1 RETAINER
Загрузка ...
9 100-16125 RING
Загрузка ...
10 1347338C1 SHIM
Загрузка ...
11 219-90 NIPPLE
Загрузка ...
13 426-612 BOLT
Загрузка ...
14 492-11038 WASHER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
