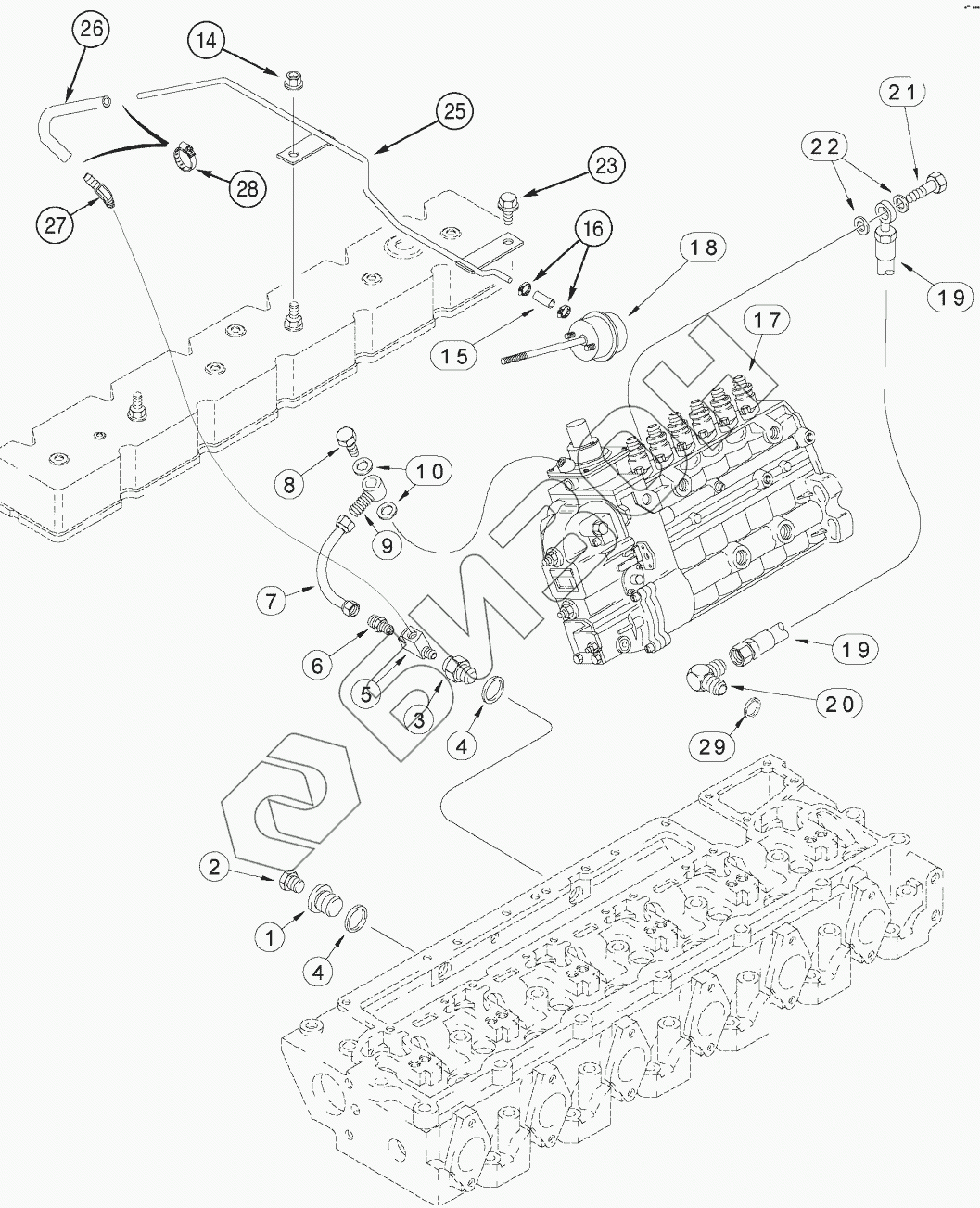

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. ANEROID AND WASTEGATE SYSTEM
1
2
3
4
4
5
6
7
8
9
10
14
15
16
17
18
19
19
20
21
22
23
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | J924148 | PLUG |
Загрузка ...
|
|
| 2 | 217-432 | PLUG |
Загрузка ...
|
|
| 3 | J921594 | PLUG |
Загрузка ...
|
|
| 4 | J902425 | WASHER |
Загрузка ...
|
|
| 5 | J930789 | TEE |
Загрузка ...
|
|
| 6 | 222-21 | FITTING |
Загрузка ...
|
|
| 7 | J991512 | TUBE |
Загрузка ...
|
|
| 8 | J903035 | BOLT |
Загрузка ...
|
|
| 9 | J990881 | CONNECTION |
Загрузка ...
|
|
| 10 | 87415913 | WASHER |
Загрузка ...
|
|
| 14 | 825-2408 | NUT |
Загрузка ...
|
|
| 15 | J938056 | HOSE |
Загрузка ...
|
|
| 16 | 214-1704 | CLAMP |
Загрузка ...
|
|
| 17 | INSTRUCTION | INSTRUCTION |
Загрузка ...
|
|
| 18 | INSTRUCTION | INSTRUCTION |
Загрузка ...
|
|
| 19 | J916779 | HOSE |
Загрузка ...
|
|
| 20 | J945212 | ELBOW |
Загрузка ...
|
|
| 21 | J918002 | BOLT |
Загрузка ...
|
|
| 22 | J918190 | WASHER |
Загрузка ...
|
|
| 23 | 844-10020 | BOLT |
Загрузка ...
|
|
| 25 | J935612 | PIPE |
Загрузка ...
|
|
| 26 | J991038 | HOSE |
Загрузка ...
|
|
| 27 | 217-281 | FITTING |
Загрузка ...
|
|
| 28 | 214-1704 | CLAMP |
Загрузка ...
|
|
| 29 | 637-72081 | O-RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
