Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. FUEL SYSTEM
1
1
2
2
3
4
5
6
7
8
9
9
9
9
10
10
10
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26

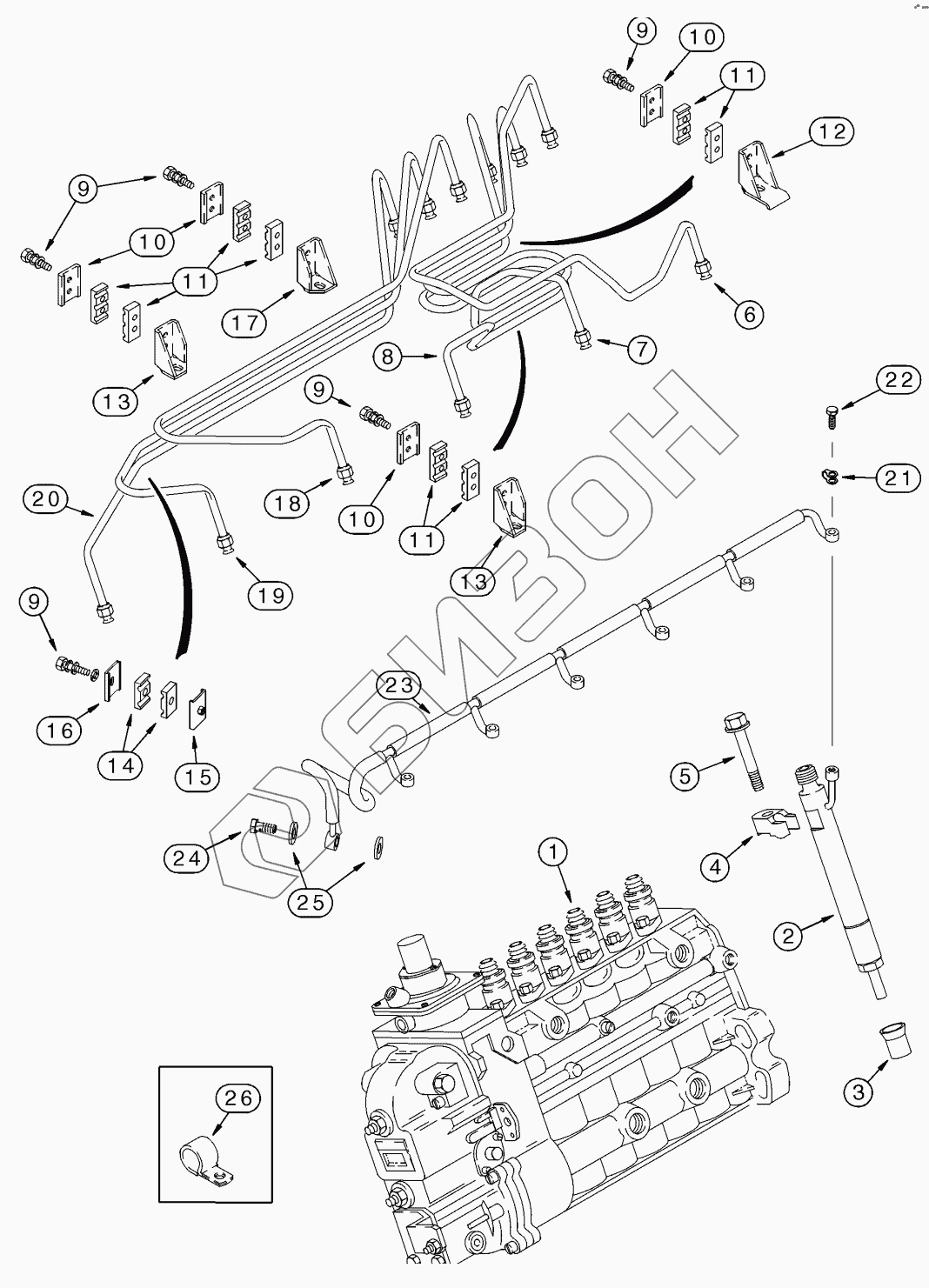

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | J936239 | PUMP |
Загрузка ...
|
|
| 1 | J938383 | PUMP |
Загрузка ...
|
|
| 2 | J939837 | INJECTOR ASSY |
Загрузка ...
|
|
| 2 | J931735 | INJECTOR |
Загрузка ...
|
|
| 3 | J909886 | SEAL |
Загрузка ...
|
|
| 4 | J910279 | CLAMP |
Загрузка ...
|
|
| 5 | 845-8080 | BOLT |
Загрузка ...
|
|
| 6 | J930391 | PIPE INJECTION |
Загрузка ...
|
|
| 7 | J930392 | PIPE INJECTION |
Загрузка ...
|
|
| 8 | J930393 | PIPE INJECTION |
Загрузка ...
|
|
| 9 | J920854 | SCREW |
Загрузка ...
|
|
| 10 | J991275 | BRACKET |
Загрузка ...
|
|
| 11 | J917747 | CLAMP |
Загрузка ...
|
|
| 12 | J919622 | BRACE |
Загрузка ...
|
|
| 13 | J282942 | BRACKET |
Загрузка ...
|
|
| 14 | J917746 | CLAMP |
Загрузка ...
|
|
| 15 | J991277 | BRACE |
Загрузка ...
|
|
| 16 | J991276 | BRACE |
Загрузка ...
|
|
| 17 | J282942 | BRACKET |
Загрузка ...
|
|
| 18 | J930394 | PIPE INJECTION |
Загрузка ...
|
|
| 19 | J930395 | PIPE INJECTION |
Загрузка ...
|
|
| 20 | J930396 | PIPE INJECTION |
Загрузка ...
|
|
| 21 | J903380 | SEAL |
Загрузка ...
|
|
| 22 | J905307 | BOLT |
Загрузка ...
|
|
| 23 | J920595 | TUBE ASSY |
Загрузка ...
|
|
| 24 | J924726 | BOLT |
Загрузка ...
|
|
| 25 | J918188 | WASHER |
Загрузка ...
|
|
| 26 | 515-2363 | CLAMP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
