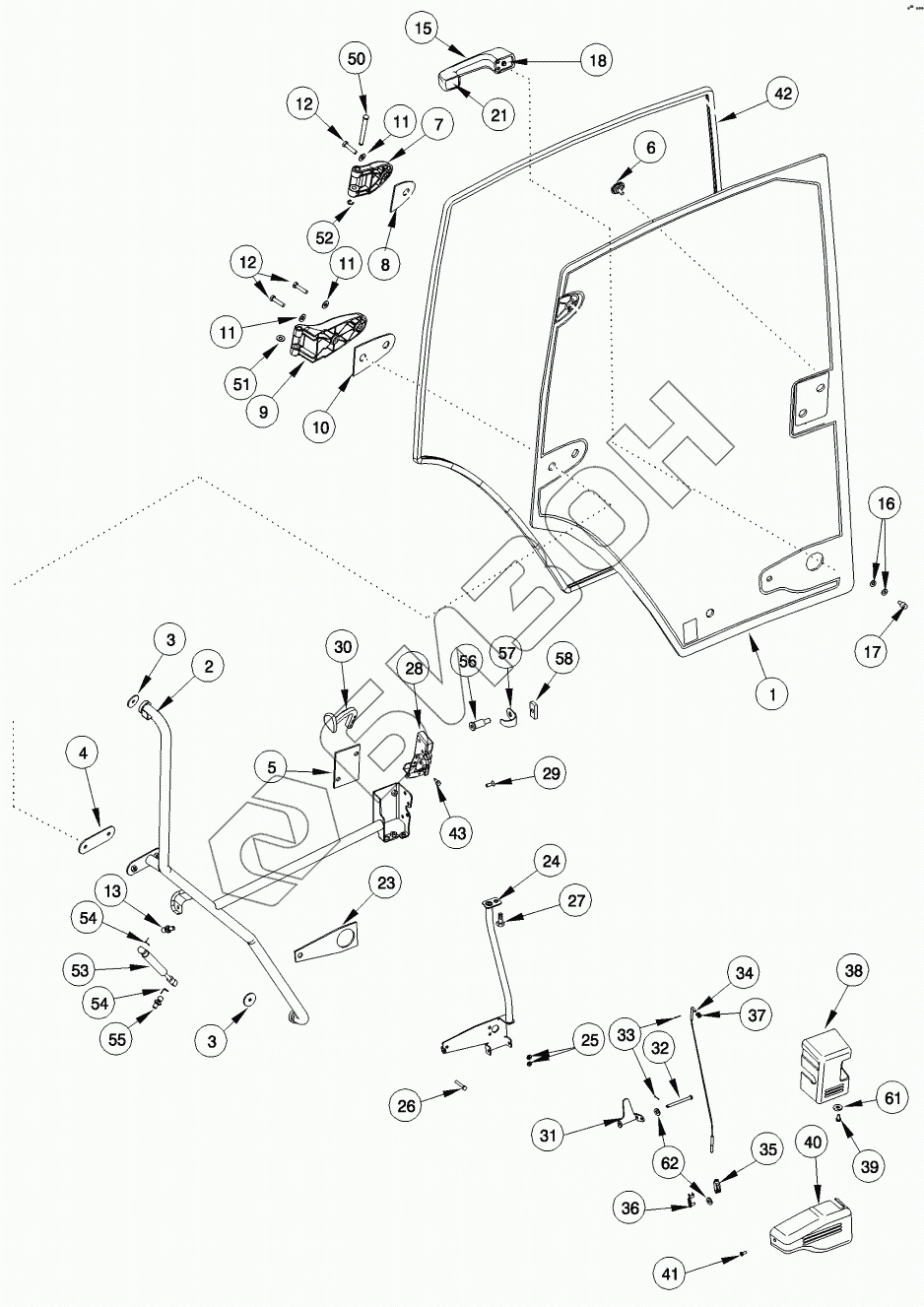

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. CAB - DOOR
1
2
3
3
4
5
6
7
8
9
10
11
11
11
12
12
13
15
16
17
18
21
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
50
51
52
53
54
54
55
56
57
58
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 344730A1 | GLASS |
Загрузка ...
|
|
| 2 | 87542696 | HANDLE |
Загрузка ...
|
|
| 3 | 221429A2 | SPACER |
Загрузка ...
|
|
| 4 | 308633A1 | SPACER |
Загрузка ...
|
|
| 5 | 275352A2 | SPACER |
Загрузка ...
|
|
| 6 | 198916A2 | CAP |
Загрузка ...
|
|
| 7 | 304921A1 | HINGE |
Загрузка ...
|
|
| 8 | 305158A1 | SPACER |
Загрузка ...
|
|
| 9 | 191206A3 | HINGE |
Загрузка ...
|
|
| 10 | 305159A1 | SPACER |
Загрузка ...
|
|
| 11 | 895-15008 | WASHER |
Загрузка ...
|
|
| 12 | 614-8035 | BOLT |
Загрузка ...
|
|
| 13 | 3234063R1 | BALL JOINT |
Загрузка ...
|
|
| 15 | 60-7083T1 | HANDLE |
Загрузка ...
|
|
| 16 | 495-31027 | WASHER |
Загрузка ...
|
|
| 17 | 314610A1 | BUTTON |
Загрузка ...
|
|
| 18 | 321551A1 | BEZEL |
Загрузка ...
|
|
| 21 | 321552A1 | BEZEL |
Загрузка ...
|
|
| 23 | 191939A3 | SPACER |
Загрузка ...
|
|
| 24 | 275359A3 | SUPPORT |
Загрузка ...
|
|
| 25 | 892-11006 | WASHER |
Загрузка ...
|
|
| 26 | 814-6035 | BOLT |
Загрузка ...
|
|
| 27 | 614-8016 | BOLT |
Загрузка ...
|
|
| 28 | 321013A1 | LOCK |
Загрузка ...
|
|
| 29 | 461-42512 | SCREW |
Загрузка ...
|
|
| 30 | 321023A3 | HANDLE |
Загрузка ...
|
|
| 31 | 314611A1 | LEVER |
Загрузка ...
|
|
| 32 | 275353A1 | PIN |
Загрузка ...
|
|
| 33 | 733-1610 | PIN |
Загрузка ...
|
|
| 34 | 314606A1 | CABLE |
Загрузка ...
|
|
| 35 | 713-125 | CLEVIS |
Загрузка ...
|
|
| 36 | 1999650C1 | PIN |
Загрузка ...
|
|
| 37 | 895-11005 | WASHER |
Загрузка ...
|
|
| 38 | 275344A6 | PROTECTOR |
Загрузка ...
|
|
| 39 | 840-1612 | SCREW |
Загрузка ...
|
|
| 40 | 275345A4 | COVER |
Загрузка ...
|
|
| 41 | 840-1512 | SCREW |
Загрузка ...
|
|
| 42 | 87534532 | SEAL |
Загрузка ...
|
|
| 43 | 781-24620 | SCREW |
Загрузка ...
|
|
| 50 | 178819A3 | PIN |
Загрузка ...
|
|
| 51 | 895-18010 | WASHER |
Загрузка ...
|
|
| 52 | 800-439 | CIRCLIP |
Загрузка ...
|
|
| 53 | 1280263C1 | CYLINDER ASSY |
Загрузка ...
|
|
| 54 | 3233348R1 | CLIP |
Загрузка ...
|
|
| 55 | 3234063R1 | BALL JOINT |
Загрузка ...
|
|
| 56 | 321277A1 | PIN |
Загрузка ...
|
|
| 57 | 321535A1 | PROTECTOR |
Загрузка ...
|
|
| 58 | 275444A1 | PLATE |
Загрузка ...
|
|
| 61 | 895-11006 | WASHER |
Загрузка ...
|
|
| 62 | 431941A1 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
