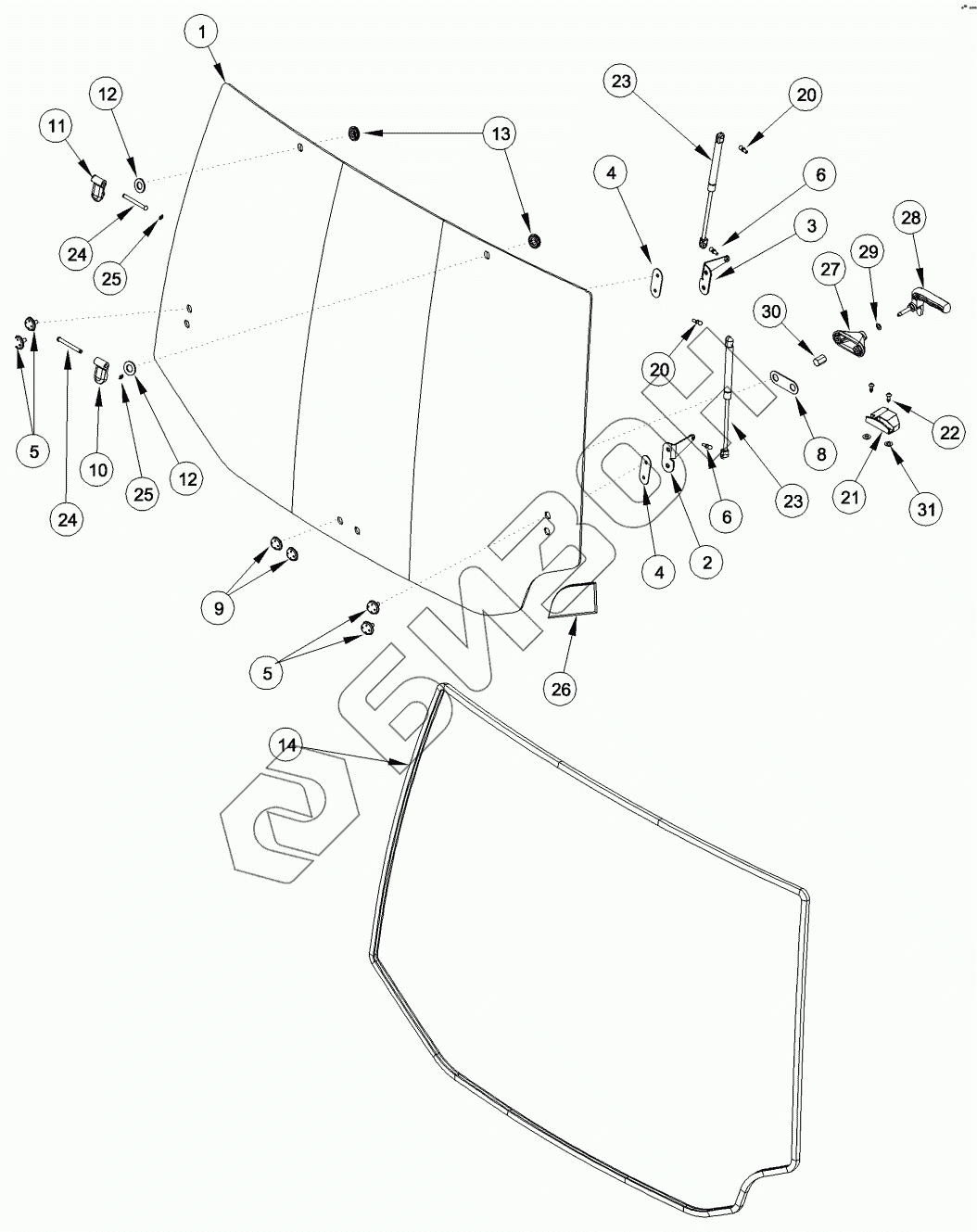

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. CAB - REAR WINDOW
1
2
3
4
4
5
5
6
6
8
9
10
11
12
12
13
14
20
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 230009A4 | 230009A4 | HANDLE |
Загрузка ...
|
|
| 1 | 242667A4 | GLASS |
Загрузка ...
|
|
| 2 | 256810A1 | SUPPORT |
Загрузка ...
|
|
| 3 | 256809A1 | SUPPORT |
Загрузка ...
|
|
| 4 | 222787A2 | PAD |
Загрузка ...
|
|
| 5 | 198916A2 | CAP |
Загрузка ...
|
|
| 6 | K303756 | BALL JOINT |
Загрузка ...
|
|
| 8 | 220935A3 | PAD |
Загрузка ...
|
|
| 9 | 198913A3 | PLASTIC PLUG |
Загрузка ...
|
|
| 10 | 176246A2 | HINGE |
Загрузка ...
|
|
| 11 | 176245A2 | HINGE |
Загрузка ...
|
|
| 12 | 180361A2 | WASHER |
Загрузка ...
|
|
| 13 | 198913A3 | PLASTIC PLUG |
Загрузка ...
|
|
| 14 | 87534532 | SEAL |
Загрузка ...
|
|
| 20 | K303756 | BALL JOINT |
Загрузка ...
|
|
| 21 | 186149A4 | PLATE |
Загрузка ...
|
|
| 22 | 781-24620 | SCREW |
Загрузка ...
|
|
| 23 | 252550A2 | GAS STRUT |
Загрузка ...
|
|
| 24 | 1535323C1 | PIN |
Загрузка ...
|
|
| 25 | 800-437 | CIRCLIP |
Загрузка ...
|
|
| 26 | 254711A1 | GROMMET |
Загрузка ...
|
|
| 27 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 28 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 29 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 30 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 31 | 87309034 | SPACER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
