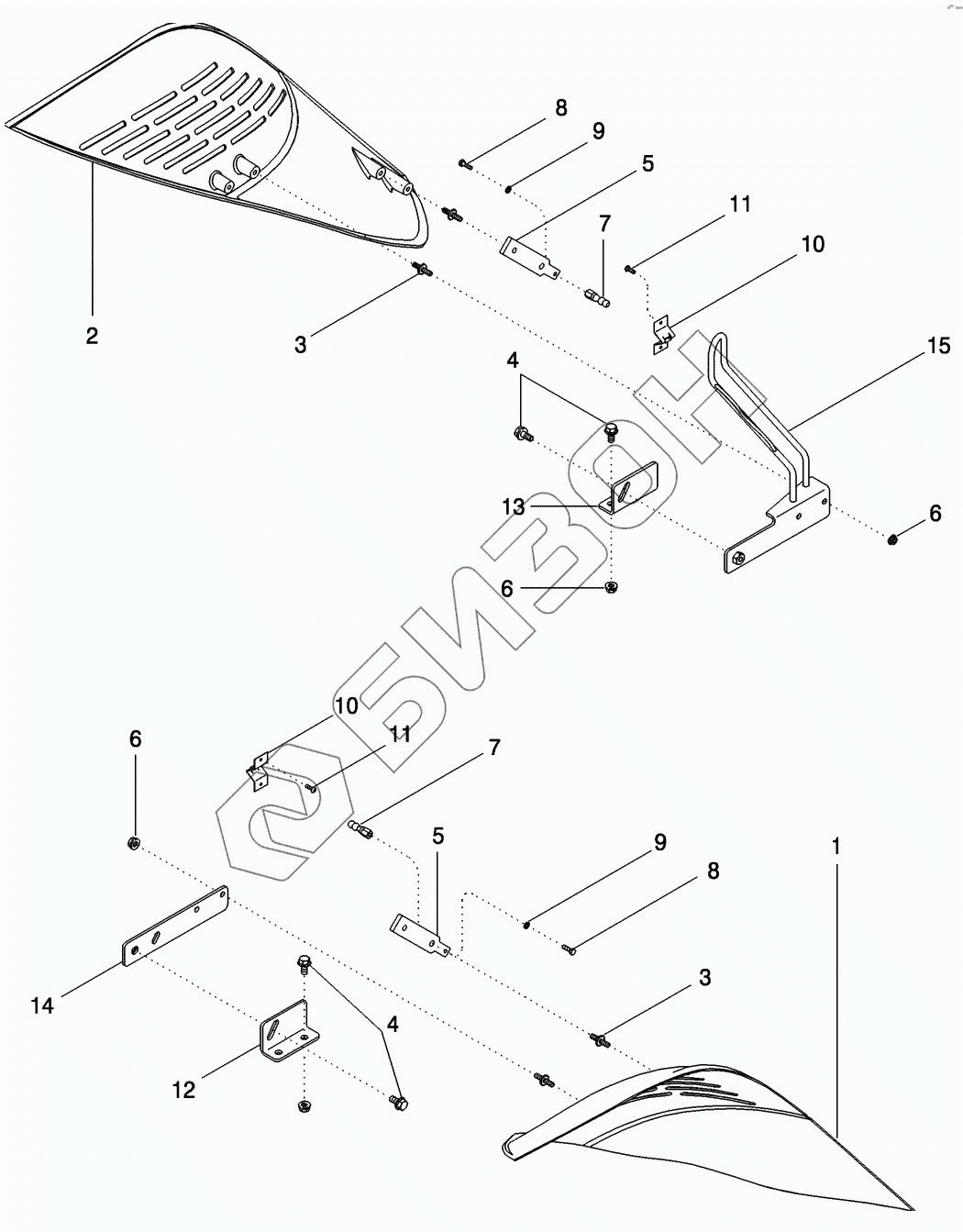

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. FAN SHIELDS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 258610A4 PANEL ASSY
Загрузка ...
2 258608A4 PANEL ASSY
Загрузка ...
3 86990119 STUD
Загрузка ...
4 555-1 BOLT
Загрузка ...
5 258248A2 PLATE
Загрузка ...
6 825-2406 NUT
Загрузка ...
7 1348465C1 STUD
Загрузка ...
8 463-61010 SCREW
Загрузка ...
9 493-21020 WASHER
Загрузка ...
10 1968039C3 FASTENER
Загрузка ...
11 260-5448 SCREW
Загрузка ...
12 86984029 PLATE
Загрузка ...
13 86984040 PLATE
Загрузка ...
14 86984032 SUPPORT ASSY
Загрузка ...
15 87404252 BRACKET
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
