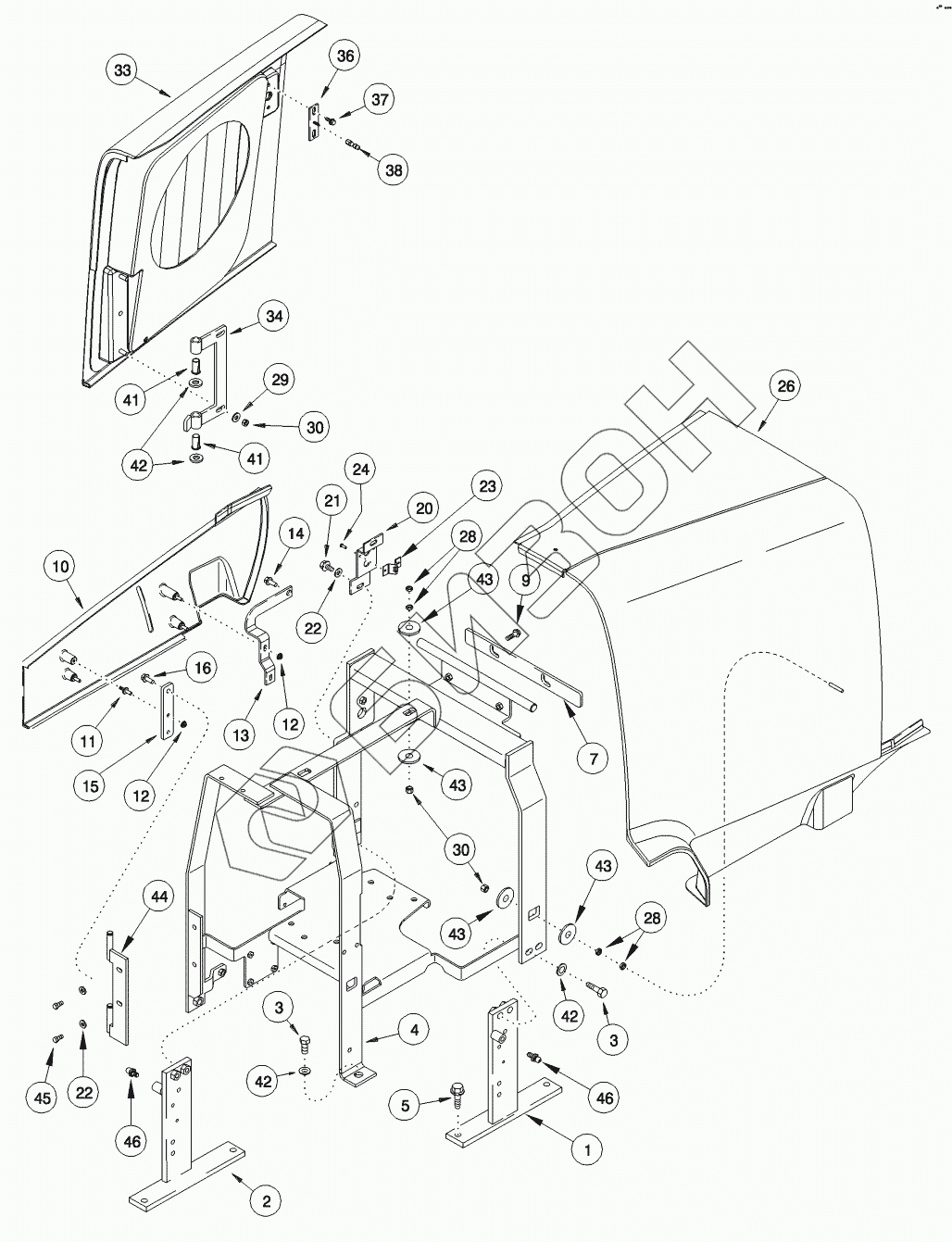

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. HOOD - FIXED
1
2
3
3
4
5
7
9
10
11
12
12
13
14
15
16
20
21
22
22
23
24
26
26
28
28
29
30
30
33
33
34
36
37
38
41
41
42
42
42
43
43
43
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 367683A1 | BRACKET |
Загрузка ...
|
|
| 2 | 367684A1 | BRACKET |
Загрузка ...
|
|
| 3 | 614-12030 | BOLT |
Загрузка ...
|
|
| 4 | 442844A2 | SUPPORT ASSY |
Загрузка ...
|
|
| 5 | 854-12035 | BOLT |
Загрузка ...
|
|
| 7 | 248802A2 | BAR |
Загрузка ...
|
|
| 9 | 844-8020 | BOLT |
Загрузка ...
|
|
| 10 | 254031A4 | PANEL |
Загрузка ...
|
|
| 11 | 86990119 | STUD |
Загрузка ...
|
|
| 12 | 825-2406 | NUT |
Загрузка ...
|
|
| 13 | 241791A3 | BRACKET |
Загрузка ...
|
|
| 14 | 844-8020 | BOLT |
Загрузка ...
|
|
| 15 | 297957A2 | BRACKET |
Загрузка ...
|
|
| 16 | 844-8020 | BOLT |
Загрузка ...
|
|
| 20 | 252293A2 | SUPPORT |
Загрузка ...
|
|
| 21 | 844-8020 | BOLT |
Загрузка ...
|
|
| 22 | 895-15008 | WASHER |
Загрузка ...
|
|
| 23 | 1968039C3 | FASTENER |
Загрузка ...
|
|
| 24 | 260-5448 | SCREW |
Загрузка ...
|
|
| 26 | 87410540 | PANEL |
Загрузка ...
|
|
| 26 | 277303A5 | PANEL |
Загрузка ...
|
|
| 28 | 829-4408 | NUT |
Загрузка ...
|
|
| 29 | 896-15008 | WASHER |
Загрузка ...
|
|
| 30 | 829-1408 | NUT |
Загрузка ...
|
|
| 33 | 252114A3 | PANEL |
Загрузка ...
|
|
| 33 | 87416139 | PANEL |
Загрузка ...
|
|
| 34 | 87315569 | PLATE |
Загрузка ...
|
|
| 36 | 448715A1 | PLATE |
Загрузка ...
|
|
| 37 | 844-6016 | BOLT |
Загрузка ...
|
|
| 38 | 448713A1 | STUD |
Загрузка ...
|
|
| 41 | 236998A1 | COUPLING |
Загрузка ...
|
|
| 42 | 896-15012 | WASHER |
Загрузка ...
|
|
| 43 | T101398 | WASHER |
Загрузка ...
|
|
| 44 | 302896A2 | HINGE |
Загрузка ...
|
|
| 45 | 614-8025 | BOLT |
Загрузка ...
|
|
| 46 | 3234063R1 | BALL JOINT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
