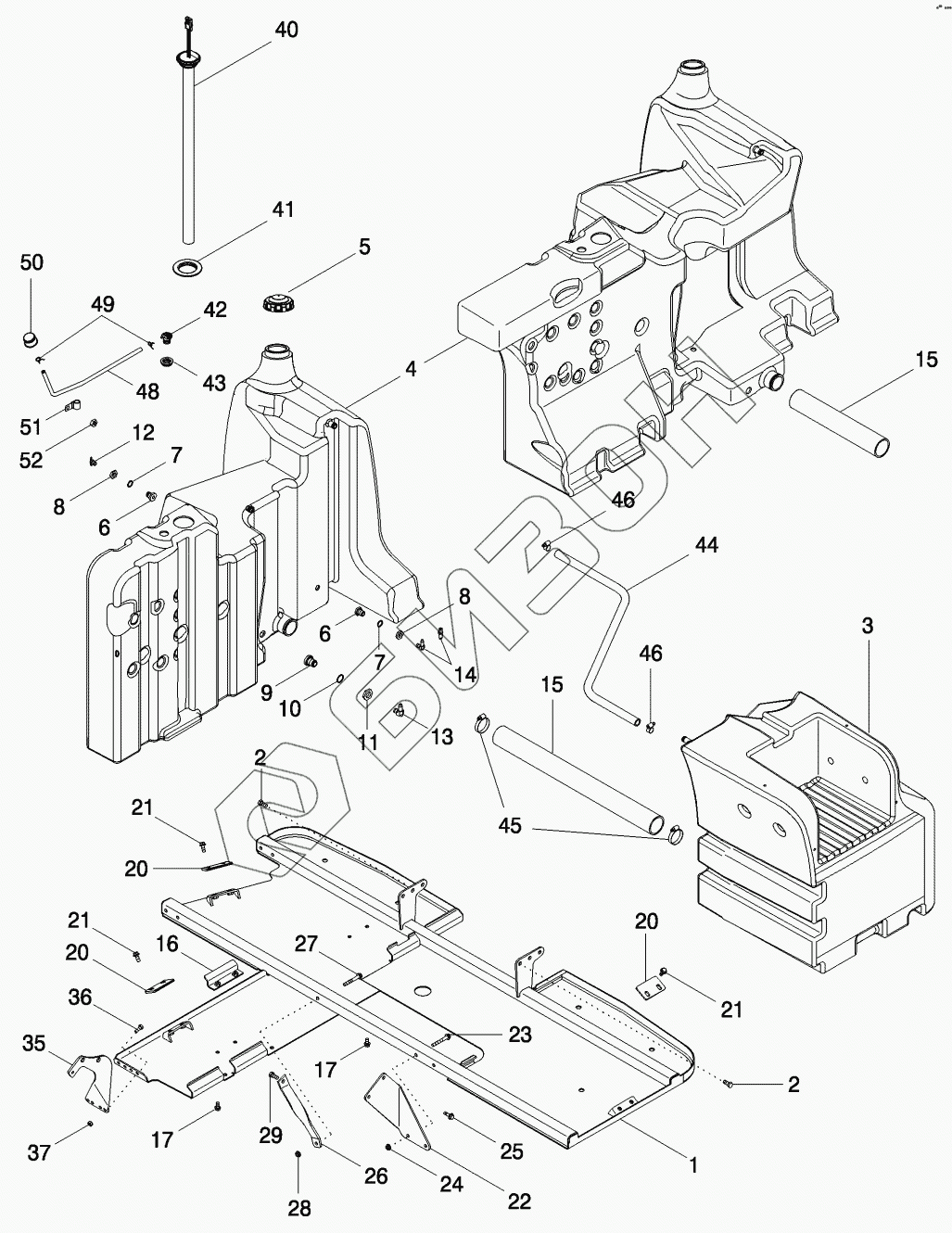

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. FUEL TANKS
1
2
2
3
4
4
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
15
15
16
17
17
20
20
20
21
21
21
22
23
24
25
26
27
28
29
35
36
37
40
41
42
43
44
45
46
46
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 363279A3 | SUPPORT |
Загрузка ...
|
|
| 2 | 627-12025 | BOLT |
Загрузка ...
|
|
| 3 | 255028A4 | TANK |
Загрузка ...
|
|
| 4 | 255029A4 | FUEL TANK |
Загрузка ...
|
|
| 4 | 231242A7 | FUEL TANK |
Загрузка ...
|
|
| 5 | 257349A1 | CAP |
Загрузка ...
|
|
| 6 | 1251790C2 | FITTING |
Загрузка ...
|
|
| 7 | 238-5210 | O-RING |
Загрузка ...
|
|
| 8 | 1251791C1 | NUT |
Загрузка ...
|
|
| 9 | 282708A1 | FITTING |
Загрузка ...
|
|
| 10 | 238-5214 | O-RING |
Загрузка ...
|
|
| 11 | 282709A1 | NUT |
Загрузка ...
|
|
| 12 | 217-103 | COCK |
Загрузка ...
|
|
| 13 | 217-290 | FITTING |
Загрузка ...
|
|
| 14 | 217-293 | FITTING |
Загрузка ...
|
|
| 14 | 217-125 | FITTING |
Загрузка ...
|
|
| 15 | 283035A1 | HOSE |
Загрузка ...
|
|
| 15 | 275798A1 | HOSE |
Загрузка ...
|
|
| 16 | 315832A1 | ANGLE |
Загрузка ...
|
|
| 17 | 905-10020 | BOLT |
Загрузка ...
|
|
| 20 | 243779A4 | PLATE |
Загрузка ...
|
|
| 21 | 555-5 | BOLT |
Загрузка ...
|
|
| 22 | 295340A1 | SUPPORT |
Загрузка ...
|
|
| 23 | 857-10075 | BOLT |
Загрузка ...
|
|
| 24 | 825-2410 | NUT |
Загрузка ...
|
|
| 25 | 844-10030 | BOLT |
Загрузка ...
|
|
| 26 | 258942A1 | STRAP |
Загрузка ...
|
|
| 27 | 857-10075 | BOLT |
Загрузка ...
|
|
| 28 | 825-2410 | NUT |
Загрузка ...
|
|
| 29 | 627-12025 | BOLT |
Загрузка ...
|
|
| 35 | 301790A3 | BRACKET |
Загрузка ...
|
|
| 36 | 514-745 | BOLT |
Загрузка ...
|
|
| 37 | 829-1510 | NUT |
Загрузка ...
|
|
| 40 | 87366602 | GAUGE |
Загрузка ...
|
|
| 41 | 255095A1 | GROMMET |
Загрузка ...
|
|
| 42 | 275800A1 | VALVE STEM |
Загрузка ...
|
|
| 43 | 255094A1 | GROMMET |
Загрузка ...
|
|
| 44 | 275799A2 | HOSE |
Загрузка ...
|
|
| 45 | 214-1544 | CLAMP |
Загрузка ...
|
|
| 46 | 214-1516 | CLAMP |
Загрузка ...
|
|
| 48 | 275801A1 | HOSE |
Загрузка ...
|
|
| 49 | 214-1308 | CLAMP |
Загрузка ...
|
|
| 50 | 316078A2 | BREATHER |
Загрузка ...
|
|
| 51 | 515-22159 | CLAMP |
Загрузка ...
|
|
| 52 | 825-2408 | NUT |
Загрузка ...
|
