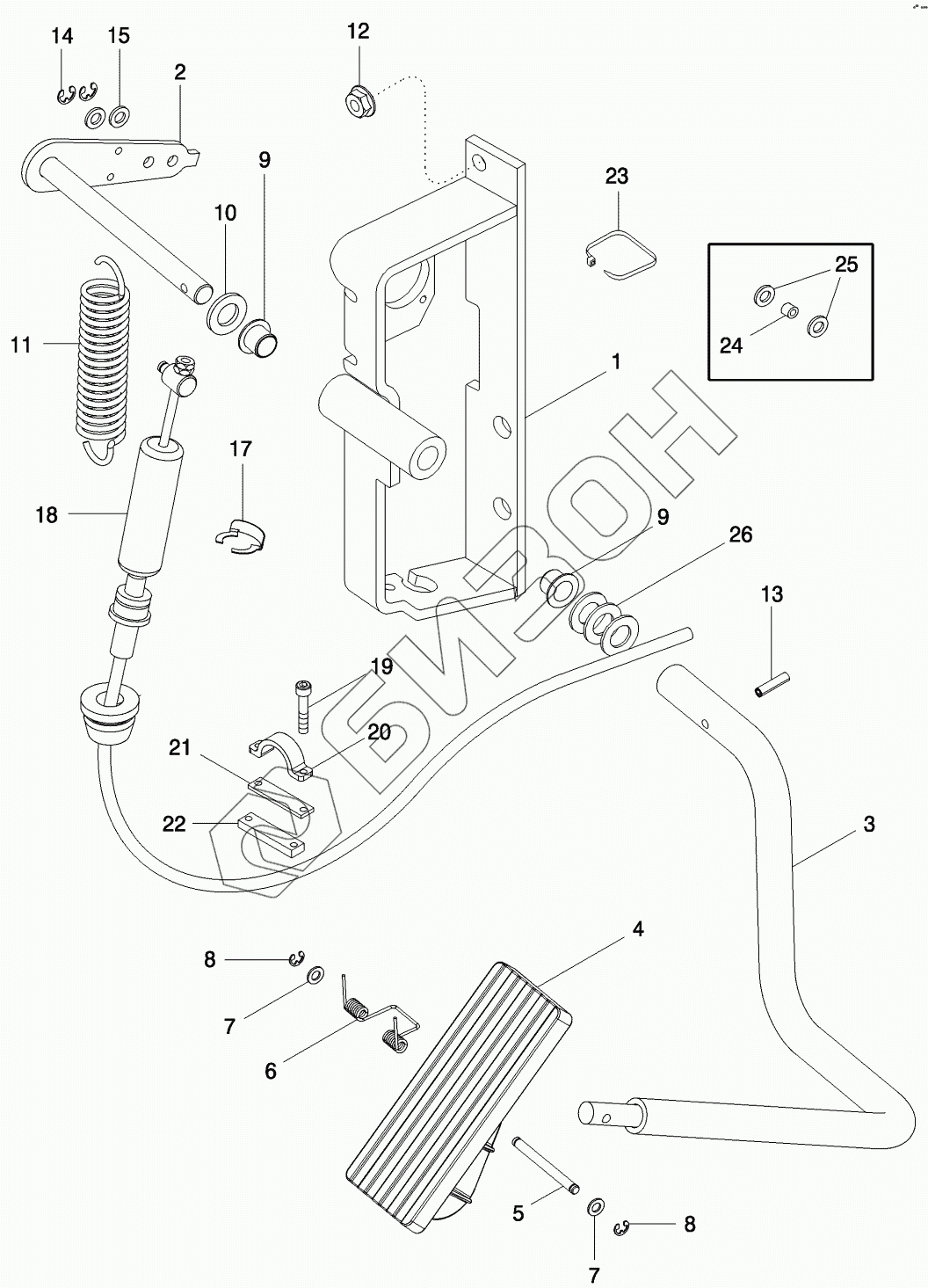

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. FOOT THROTTLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 404659A4 FRAME
Загрузка ...
2 446487A2 LEVER
Загрузка ...
3 446488A1 TUBE ASSY
Загрузка ...
4 297853A2 PEDAL
Загрузка ...
5 255291A1 PIN
Загрузка ...
6 256776A1 SPRING
Загрузка ...
7 895-11005 WASHER
Загрузка ...
8 800-435 CIRCLIP
Загрузка ...
9 1533540C1 EYEBOLT
Загрузка ...
10 895-11012 WASHER
Загрузка ...
11 248913A2 SPRING
Загрузка ...
12 825-2408 NUT
Загрузка ...
13 838-3528 PIN
Загрузка ...
14 800-316 CIRCLIP
Загрузка ...
15 895-11006 WASHER
Загрузка ...
17 3223258R2 CIRCLIP
Загрузка ...
18 295830A4 CABLE
Загрузка ...
19 461-31016 SCREW
Загрузка ...
20 A75815 CLAMP
Загрузка ...
21 L40315 SHIM
Загрузка ...
22 224900A1 PLATE
Загрузка ...
23 473321C1 STRAP
Загрузка ...
24 1971259C1 SPACER
Загрузка ...
25 495-81107 WASHER
Загрузка ...
26 495-81020 WASHER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
