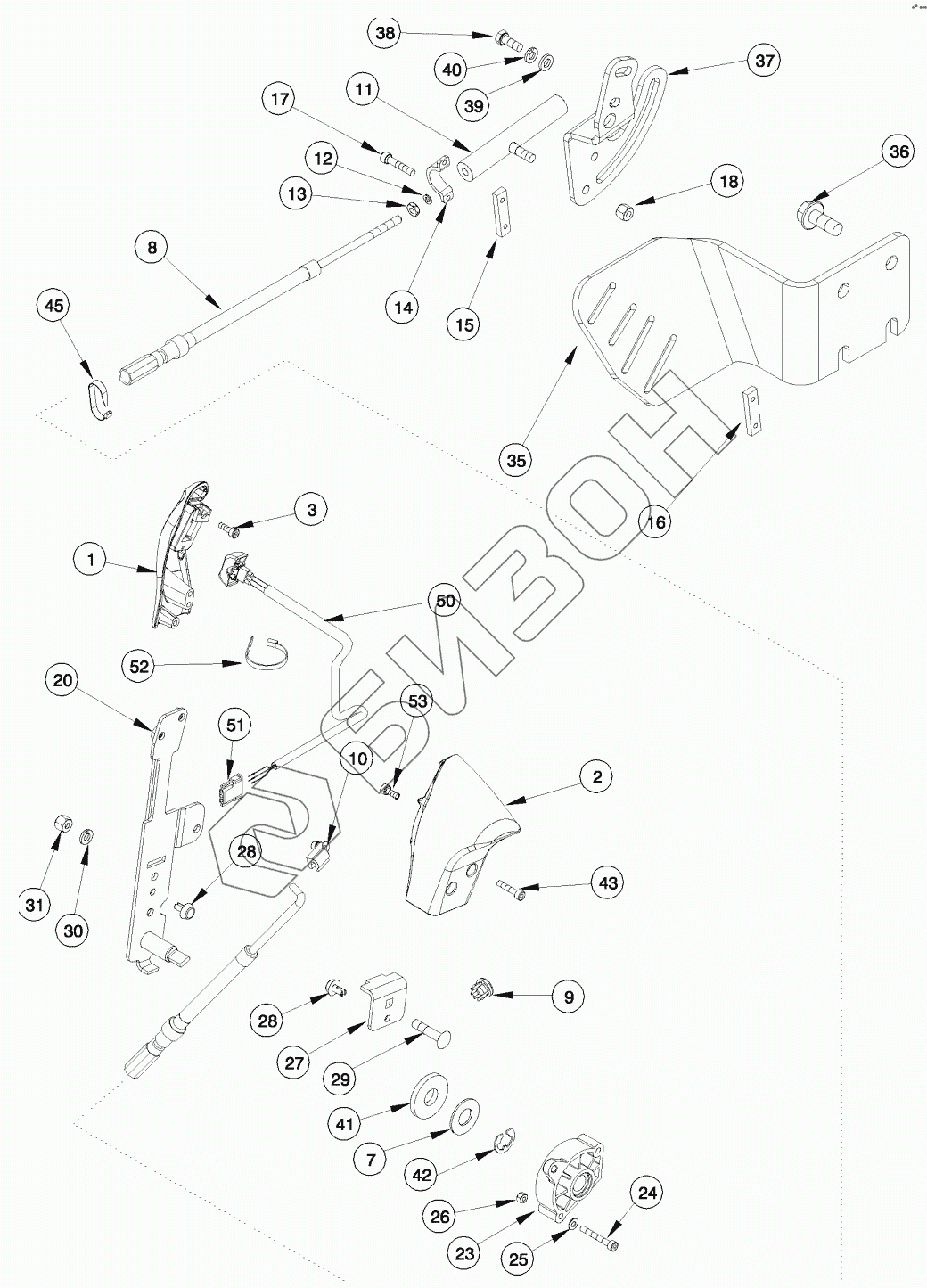

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. HAND THROTTLE
1
2
3
7
8
9
10
11
12
13
14
15
16
17
18
20
23
24
25
26
27
28
28
29
30
31
35
36
37
38
39
40
41
42
43
45
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87622401 | GRIP |
Загрузка ...
|
|
| 2 | 293388A2 | GRIP |
Загрузка ...
|
|
| 3 | 368048A1 | SCREW |
Загрузка ...
|
|
| 7 | 237486A1 | WASHER |
Загрузка ...
|
|
| 8 | 278816A3 | CABLE |
Загрузка ...
|
|
| 9 | A67295 | PLUG |
Загрузка ...
|
|
| 10 | 60-2404T1 | RETAINER |
Загрузка ...
|
|
| 11 | 1974525C2 | BALL JOINT |
Загрузка ...
|
|
| 12 | 492-11010 | WASHER |
Загрузка ...
|
|
| 13 | 225-14210 | NUT |
Загрузка ...
|
|
| 14 | A75815 | CLAMP |
Загрузка ...
|
|
| 15 | L40315 | SHIM |
Загрузка ...
|
|
| 16 | 224900A1 | PLATE |
Загрузка ...
|
|
| 17 | 461-31016 | SCREW |
Загрузка ...
|
|
| 18 | 230-4714 | NUT |
Загрузка ...
|
|
| 20 | 367607A1 | BRACKET |
Загрузка ...
|
|
| 23 | 239491A1 | BUSHING |
Загрузка ...
|
|
| 24 | 864-4035 | SCREW |
Загрузка ...
|
|
| 25 | 895-11004 | WASHER |
Загрузка ...
|
|
| 26 | 832-46404 | NUT |
Загрузка ...
|
|
| 27 | 258734A2 | SUPPORT |
Загрузка ...
|
|
| 28 | 259040A1 | INSERT |
Загрузка ...
|
|
| 29 | 811-6030 | BOLT |
Загрузка ...
|
|
| 30 | 892-11006 | WASHER |
Загрузка ...
|
|
| 31 | 832-10406 | NUT |
Загрузка ...
|
|
| 35 | 320787A1 | SUPPORT |
Загрузка ...
|
|
| 36 | 854-10020 | BOLT |
Загрузка ...
|
|
| 37 | 198834A2 | SUPPORT |
Загрузка ...
|
|
| 38 | 627-6016 | BOLT |
Загрузка ...
|
|
| 39 | 896-11006 | WASHER |
Загрузка ...
|
|
| 40 | 892-11006 | WASHER |
Загрузка ...
|
|
| 41 | 495-81022 | WASHER |
Загрузка ...
|
|
| 42 | 103-3350 | RING |
Загрузка ...
|
|
| 43 | 864-4025 | SCREW |
Загрузка ...
|
|
| 45 | L18331 | CABLE TIE |
Загрузка ...
|
|
| 50 | 258010A2 | SWITCH |
Загрузка ...
|
|
| 51 | 235676A1 | CONNECTOR |
Загрузка ...
|
|
| 52 | 473321C1 | STRAP |
Загрузка ...
|
|
| 53 | 864-4012 | SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
