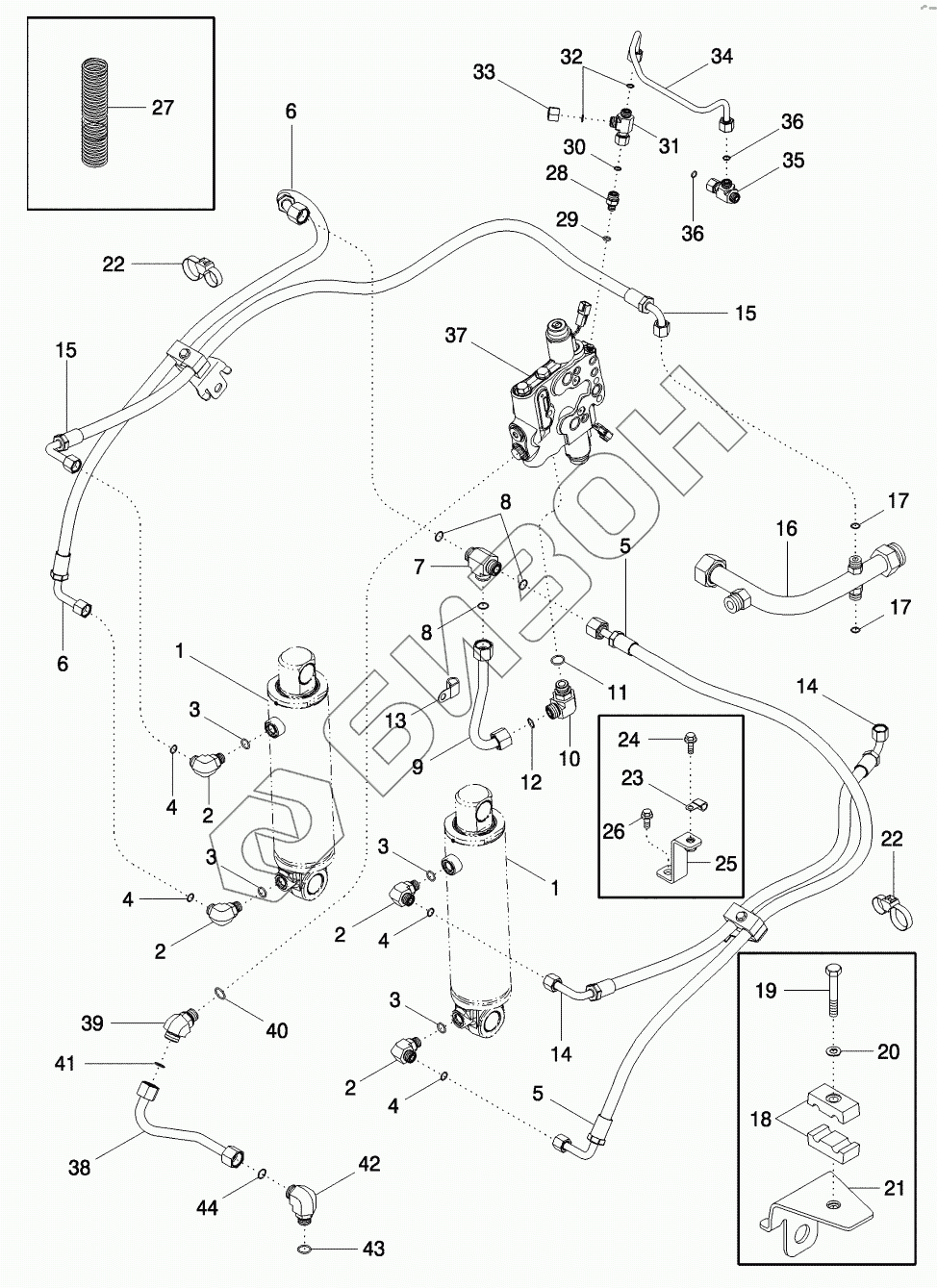

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. HYDRAULIC SYSTEM - HITCH
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
8
8
9
10
11
12
13
14
14
15
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | INSTRUCTION | INSTRUCTION |
Загрузка ...
|
|
| 2 | 86579691 | ELBOW |
Загрузка ...
|
|
| 3 | 86598101 | O-RING |
Загрузка ...
|
|
| 4 | 9992298 | O-RING |
Загрузка ...
|
|
| 5 | 416432A2 | HOSE |
Загрузка ...
|
|
| 6 | 416433A3 | HOSE |
Загрузка ...
|
|
| 7 | 701-415 | TEE |
Загрузка ...
|
|
| 8 | 238-6016 | O-RING |
Загрузка ...
|
|
| 9 | 436812A1 | TUBE ASSY |
Загрузка ...
|
|
| 10 | 700-306 | ELBOW |
Загрузка ...
|
|
| 11 | 637-63193 | O-RING |
Загрузка ...
|
|
| 12 | 238-6016 | O-RING |
Загрузка ...
|
|
| 13 | 515-25159 | CLAMP |
Загрузка ...
|
|
| 14 | 450503A1 | HOSE |
Загрузка ...
|
|
| 15 | 450506A2 | HOSE |
Загрузка ...
|
|
| 16 | 450507A1 | TUBE ASSY |
Загрузка ...
|
|
| 17 | 238-6014 | O-RING |
Загрузка ...
|
|
| 18 | 329804A1 | FIXING BRACKET |
Загрузка ...
|
|
| 19 | 814-8050 | BOLT |
Загрузка ...
|
|
| 20 | 895-15008 | WASHER |
Загрузка ...
|
|
| 21 | 349233A1 | BRACKET |
Загрузка ...
|
|
| 22 | 86991000 | CLAMP |
Загрузка ...
|
|
| 23 | 515-23206 | CLAMP |
Загрузка ...
|
|
| 24 | 844-8020 | BOLT |
Загрузка ...
|
|
| 25 | 86985195 | BRACKET |
Загрузка ...
|
|
| 26 | 844-10016 | BOLT |
Загрузка ...
|
|
| 27 | 398610A1 | CONDUIT |
Загрузка ...
|
|
| 28 | 700-165 | CONNECTOR |
Загрузка ...
|
|
| 29 | 637-63093 | O-RING |
Загрузка ...
|
|
| 30 | 238-6012 | O-RING |
Загрузка ...
|
|
| 31 | 701-422 | TEE |
Загрузка ...
|
|
| 32 | 238-6012 | O-RING |
Загрузка ...
|
|
| 33 | 701-900 | CAP |
Загрузка ...
|
|
| 34 | 436163A1 | TUBE ASSY |
Загрузка ...
|
|
| 35 | 701-422 | TEE |
Загрузка ...
|
|
| 36 | 238-6012 | O-RING |
Загрузка ...
|
|
| 37 | 412509A2 | VALVE |
Загрузка ...
|
|
| 38 | 401336A1 | TUBE ASSY |
Загрузка ...
|
|
| 39 | 700-316 | ELBOW |
Загрузка ...
|
|
| 40 | 637-63193 | O-RING |
Загрузка ...
|
|
| 41 | 238-6016 | O-RING |
Загрузка ...
|
|
| 42 | 700-306 | ELBOW |
Загрузка ...
|
|
| 43 | 637-63193 | O-RING |
Загрузка ...
|
|
| 44 | 238-6016 | O-RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
