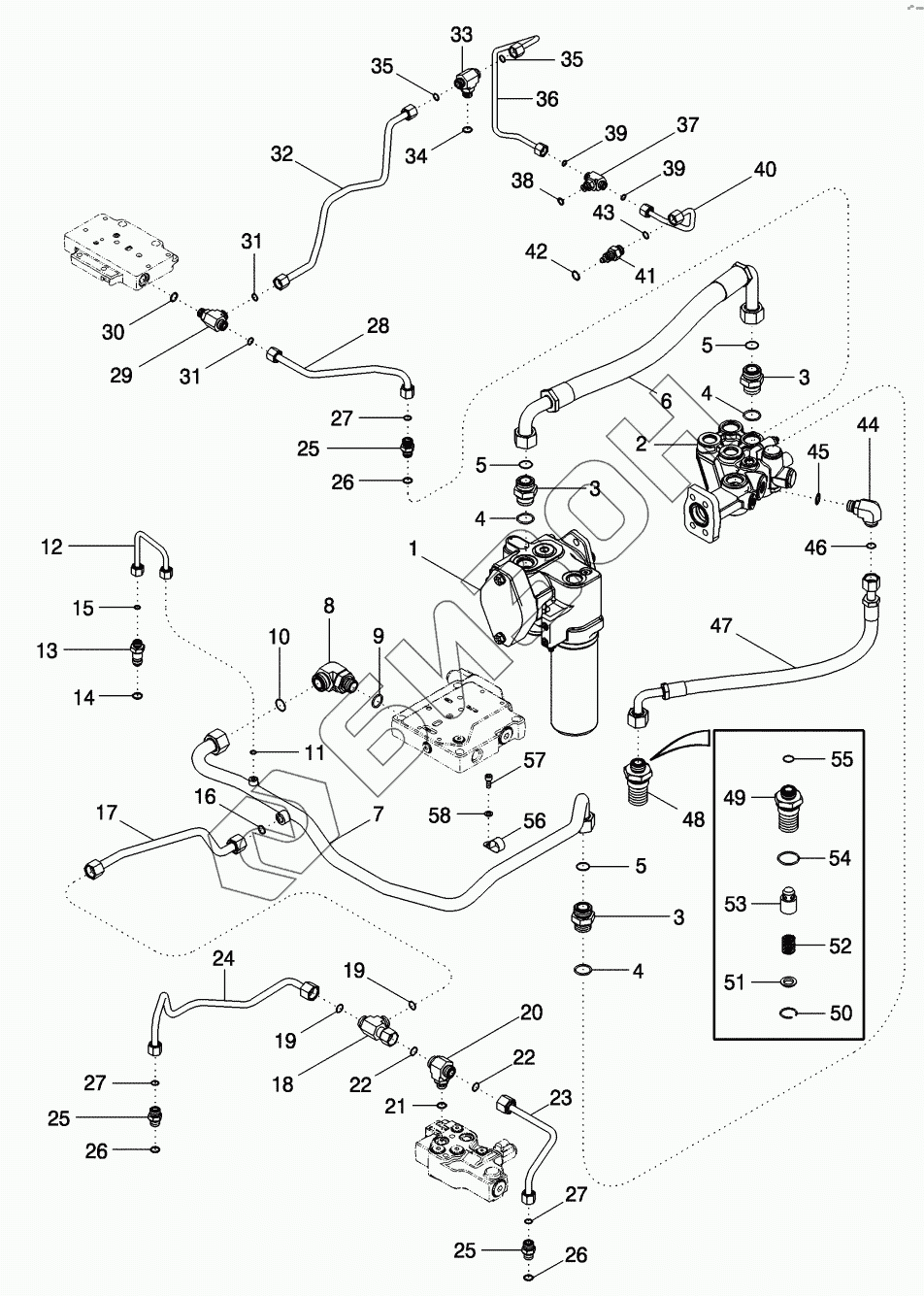

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. HYDRAULIC SYSTEM - TRANSMISSION LUBE
1
2
3
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
25
25
26
26
26
27
27
27
28
29
30
31
31
32
33
34
35
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 401363A3 | PUMP |
Загрузка ...
|
|
| 2 | 401600A1 | HEAD ASSY |
Загрузка ...
|
|
| 3 | 700-105 | CONNECTOR |
Загрузка ...
|
|
| 4 | 637-64296 | O-RING |
Загрузка ...
|
|
| 5 | 238-6021 | O-RING |
Загрузка ...
|
|
| 6 | 451064A1 | HOSE |
Загрузка ...
|
|
| 7 | 451057A1 | TUBE ASSY |
Загрузка ...
|
|
| 8 | 87010650 | ELBOW |
Загрузка ...
|
|
| 9 | 637-64236 | O-RING |
Загрузка ...
|
|
| 10 | 238-6021 | O-RING |
Загрузка ...
|
|
| 11 | 238-6016 | O-RING |
Загрузка ...
|
|
| 12 | 434850A1 | TUBE ASSY |
Загрузка ...
|
|
| 13 | 308181A1 | FITTING |
Загрузка ...
|
|
| 14 | 237-6008 | O-RING |
Загрузка ...
|
|
| 15 | 238-6016 | O-RING |
Загрузка ...
|
|
| 16 | 238-6016 | O-RING |
Загрузка ...
|
|
| 17 | 450511A1 | TUBE ASSY |
Загрузка ...
|
|
| 18 | 701-433 | TEE |
Загрузка ...
|
|
| 19 | 238-6016 | O-RING |
Загрузка ...
|
|
| 20 | 87016910 | TEE |
Загрузка ...
|
|
| 21 | 637-63153 | O-RING |
Загрузка ...
|
|
| 22 | 238-6016 | O-RING |
Загрузка ...
|
|
| 23 | 450509A1 | TUBE ASSY |
Загрузка ...
|
|
| 24 | 450510A1 | TUBE ASSY |
Загрузка ...
|
|
| 25 | 700-102 | CONNECTOR |
Загрузка ...
|
|
| 26 | 637-63153 | O-RING |
Загрузка ...
|
|
| 27 | 238-6014 | O-RING |
Загрузка ...
|
|
| 28 | 451060A2 | TUBE ASSY |
Загрузка ...
|
|
| 29 | 700-412 | TEE |
Загрузка ...
|
|
| 30 | 637-63153 | O-RING |
Загрузка ...
|
|
| 31 | 238-6014 | O-RING |
Загрузка ...
|
|
| 32 | 437336A1 | TUBE ASSY |
Загрузка ...
|
|
| 33 | 700-402 | TEE |
Загрузка ...
|
|
| 34 | 637-63153 | O-RING |
Загрузка ...
|
|
| 35 | 238-6014 | O-RING |
Загрузка ...
|
|
| 36 | 282275A1 | PIPE |
Загрузка ...
|
|
| 37 | 700-401 | TEE |
Загрузка ...
|
|
| 38 | 637-63113 | O-RING |
Загрузка ...
|
|
| 39 | 238-6012 | O-RING |
Загрузка ...
|
|
| 40 | 282278A1 | PIPE |
Загрузка ...
|
|
| 41 | 93105C1 | UNION |
Загрузка ...
|
|
| 42 | 237-6008 | O-RING |
Загрузка ...
|
|
| 43 | 238-6014 | O-RING |
Загрузка ...
|
|
| 44 | 700-306 | ELBOW |
Загрузка ...
|
|
| 45 | 637-63193 | O-RING |
Загрузка ...
|
|
| 46 | 238-6016 | O-RING |
Загрузка ...
|
|
| 47 | 442847A1 | HOSE |
Загрузка ...
|
|
| 48 | 407616A2 | VALVE |
Загрузка ...
|
|
| 49 | 407615A2 | BODY |
Загрузка ...
|
|
| 50 | 107452A1 | CIRCLIP |
Загрузка ...
|
|
| 51 | 107456A1 | WASHER |
Загрузка ...
|
|
| 52 | 431858A1 | SPRING |
Загрузка ...
|
|
| 53 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 54 | 637-64386 | O-RING |
Загрузка ...
|
|
| 55 | 238-6018 | O-RING |
Загрузка ...
|
|
| 56 | 515-22254 | CLAMP |
Загрузка ...
|
|
| 57 | 864-8020 | SCREW |
Загрузка ...
|
|
| 58 | 895-11008 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
