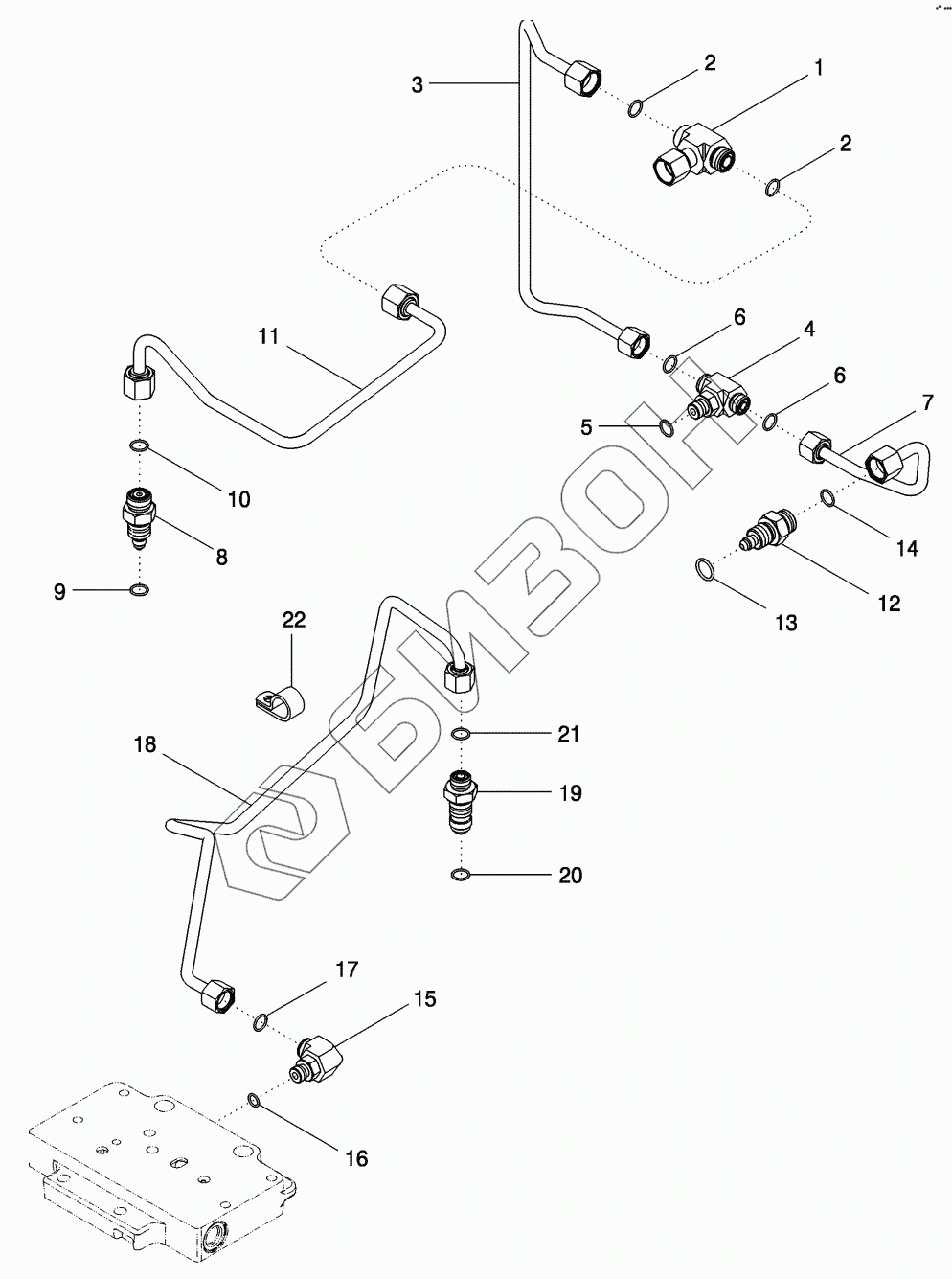

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. HYDRAULIC SYSTEM - CREEP SPEED
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 701-411 | TEE |
Загрузка ...
|
|
| 2 | 238-6014 | O-RING |
Загрузка ...
|
|
| 3 | 282365A1 | PIPE |
Загрузка ...
|
|
| 4 | 700-401 | TEE |
Загрузка ...
|
|
| 5 | 637-63113 | O-RING |
Загрузка ...
|
|
| 6 | 238-6012 | O-RING |
Загрузка ...
|
|
| 7 | 282278A1 | PIPE |
Загрузка ...
|
|
| 8 | 93105C1 | UNION |
Загрузка ...
|
|
| 9 | 237-6008 | O-RING |
Загрузка ...
|
|
| 10 | 238-6014 | O-RING |
Загрузка ...
|
|
| 11 | 299160A1 | PIPE |
Загрузка ...
|
|
| 12 | 93105C1 | UNION |
Загрузка ...
|
|
| 13 | 238-6014 | O-RING |
Загрузка ...
|
|
| 14 | 237-6008 | O-RING |
Загрузка ...
|
|
| 15 | 700-304 | ELBOW |
Загрузка ...
|
|
| 16 | 637-63113 | O-RING |
Загрузка ...
|
|
| 17 | 238-6012 | O-RING |
Загрузка ...
|
|
| 18 | 297622A2 | PIPE |
Загрузка ...
|
|
| 19 | 93103C1 | UNION |
Загрузка ...
|
|
| 20 | 237-6008 | O-RING |
Загрузка ...
|
|
| 21 | 238-6012 | O-RING |
Загрузка ...
|
|
| 22 | 515-2495 | CLAMP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
