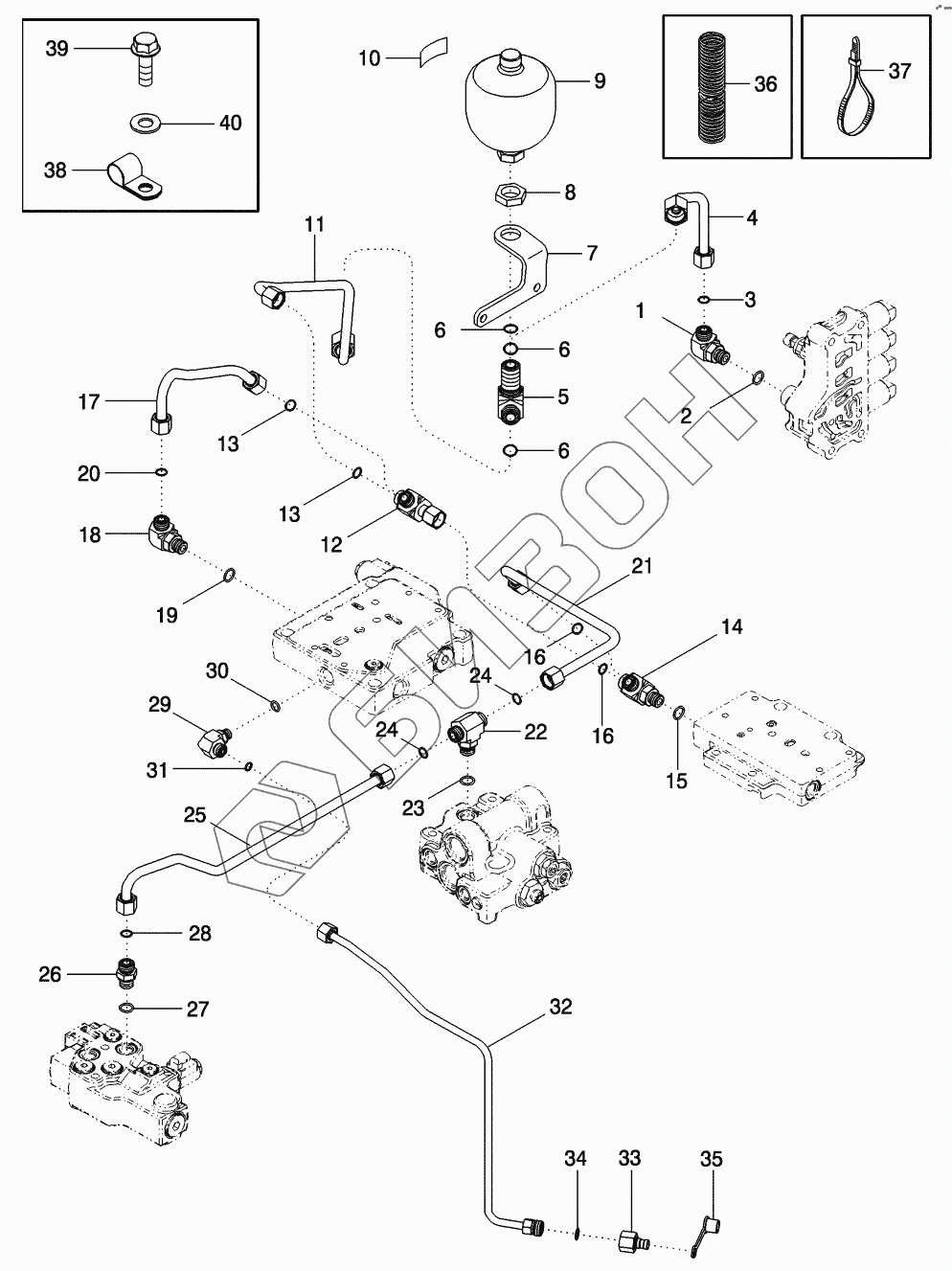

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. HYDRAULIC SYSTEM - REGULATED PRESSURE
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700-305 | ELBOW |
Загрузка ...
|
|
| 2 | 637-63153 | O-RING |
Загрузка ...
|
|
| 3 | 238-6014 | O-RING |
Загрузка ...
|
|
| 4 | 87405121 | TUBE ASSY |
Загрузка ...
|
|
| 5 | 701-454 | TEE |
Загрузка ...
|
|
| 6 | 238-6016 | O-RING |
Загрузка ...
|
|
| 7 | 86988829 | BRACKET |
Загрузка ...
|
|
| 8 | 701-919 | NUT |
Загрузка ...
|
|
| 9 | 87730802 | ACCUMULATOR |
Загрузка ...
|
|
| 10 | 82029752 | DECAL |
Загрузка ...
|
|
| 11 | 86988918 | TUBE ASSY |
Загрузка ...
|
|
| 12 | 701-416 | TEE |
Загрузка ...
|
|
| 13 | 238-6014 | O-RING |
Загрузка ...
|
|
| 14 | 700-412 | TEE |
Загрузка ...
|
|
| 15 | 637-63153 | O-RING |
Загрузка ...
|
|
| 16 | 238-6014 | O-RING |
Загрузка ...
|
|
| 17 | 308172A1 | PIPE |
Загрузка ...
|
|
| 18 | 86579691 | ELBOW |
Загрузка ...
|
|
| 19 | 86598101 | O-RING |
Загрузка ...
|
|
| 20 | 9992298 | O-RING |
Загрузка ...
|
|
| 21 | 433589A1 | TUBE ASSY |
Загрузка ...
|
|
| 22 | 700-402 | TEE |
Загрузка ...
|
|
| 23 | 637-63153 | O-RING |
Загрузка ...
|
|
| 24 | 238-6014 | O-RING |
Загрузка ...
|
|
| 25 | 450512A1 | TUBE ASSY |
Загрузка ...
|
|
| 26 | 700-102 | CONNECTOR |
Загрузка ...
|
|
| 27 | 637-63153 | O-RING |
Загрузка ...
|
|
| 28 | 238-6014 | O-RING |
Загрузка ...
|
|
| 29 | 700-304 | ELBOW |
Загрузка ...
|
|
| 30 | 637-63113 | O-RING |
Загрузка ...
|
|
| 31 | 238-6012 | O-RING |
Загрузка ...
|
|
| 32 | 451059A1 | TUBE ASSY |
Загрузка ...
|
|
| 33 | 322529A1 | COUPLING |
Загрузка ...
|
|
| 34 | 238-6014 | O-RING |
Загрузка ...
|
|
| 35 | 143349A1 | DUST CAP |
Загрузка ...
|
|
| 36 | 87413833 | CONDUIT |
Загрузка ...
|
|
| 37 | L11541 | CABLE TIE |
Загрузка ...
|
|
| 38 | 515-23127 | CLAMP |
Загрузка ...
|
|
| 39 | 614-10020 | BOLT |
Загрузка ...
|
|
| 40 | 895-18010 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
