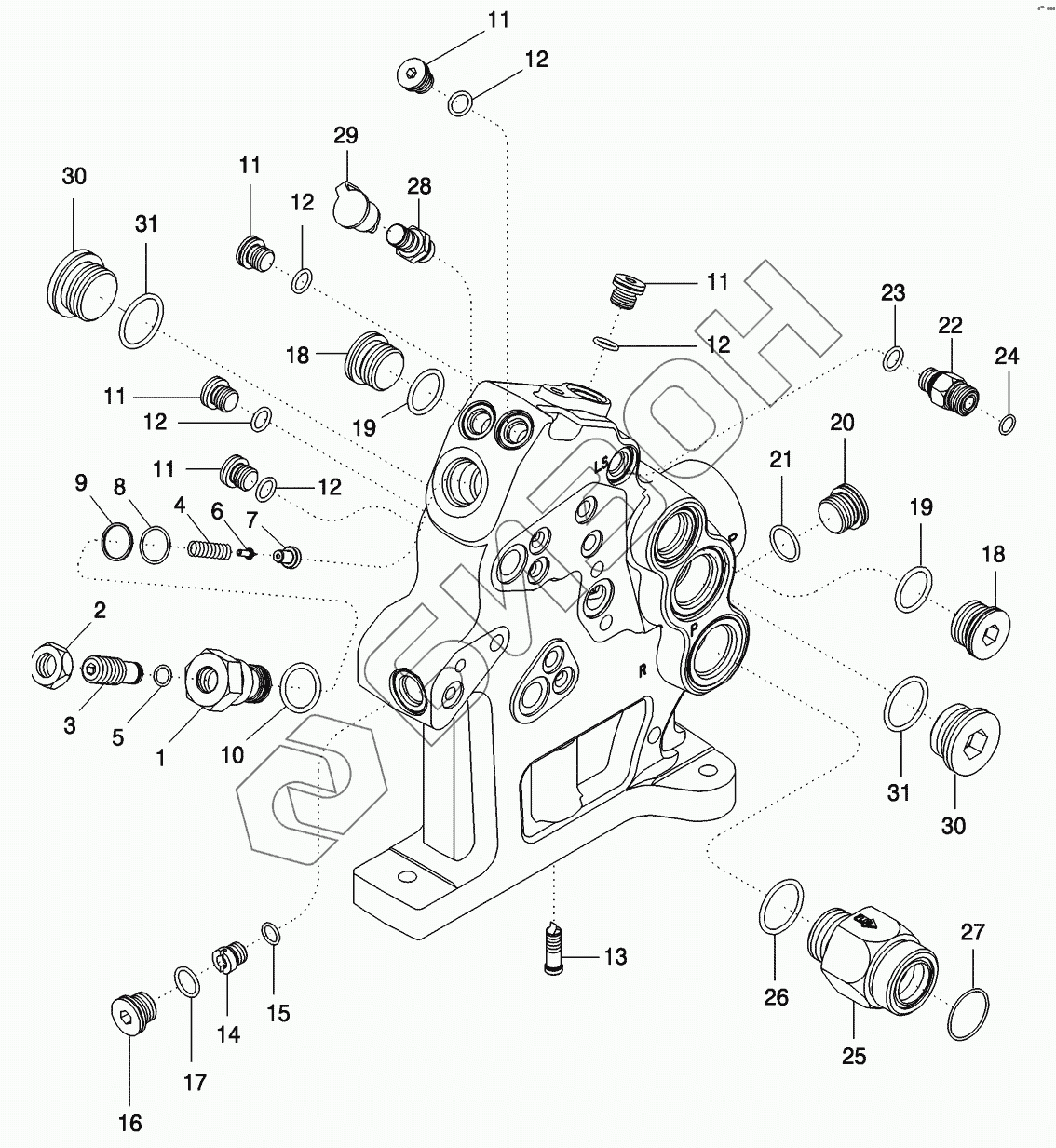

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. MANIFOLD VALVE ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
12
12
12
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 315796A1 | 315796A1 | VALVE |
Загрузка ...
|
|
| 447528A3 | 447528A3 | VALVE |
Загрузка ...
|
|
| 1 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 2 | 425-1510 | NUT |
Загрузка ...
|
|
| 3 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 4 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 5 | 238-6012 | O-RING |
Загрузка ...
|
|
| 6 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 7 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 8 | 238-6018 | O-RING |
Загрузка ...
|
|
| 9 | G35540 | RING |
Загрузка ...
|
|
| 10 | 237-6012 | O-RING |
Загрузка ...
|
|
| 11 | 221576A1 | PLUG |
Загрузка ...
|
|
| 12 | 637-63113 | O-RING |
Загрузка ...
|
|
| 13 | 326965A1 | SCREEN |
Загрузка ...
|
|
| 14 | 431479A1 | VALVE |
Загрузка ...
|
|
| 15 | 237-6005 | O-RING |
Загрузка ...
|
|
| 16 | 221578A1 | PLUG |
Загрузка ...
|
|
| 17 | 637-63153 | O-RING |
Загрузка ...
|
|
| 18 | 221580A1 | PLUG |
Загрузка ...
|
|
| 19 | 637-64236 | O-RING |
Загрузка ...
|
|
| 20 | 221579A1 | PLUG |
Загрузка ...
|
|
| 21 | 637-63193 | O-RING |
Загрузка ...
|
|
| 22 | 223971A1 | VALVE |
Загрузка ...
|
|
| 23 | 637-63113 | O-RING |
Загрузка ...
|
|
| 24 | 238-6012 | O-RING |
Загрузка ...
|
|
| 25 | 254851A1 | VALVE |
Загрузка ...
|
|
| 26 | 637-64296 | O-RING |
Загрузка ...
|
|
| 27 | 238-6025 | O-RING |
Загрузка ...
|
|
| 28 | 178889A1 | FITTING |
Загрузка ...
|
|
| 29 | 143349A1 | DUST CAP |
Загрузка ...
|
|
| 30 | 221527A1 | PLUG |
Загрузка ...
|
|
| 31 | 637-64296 | O-RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
