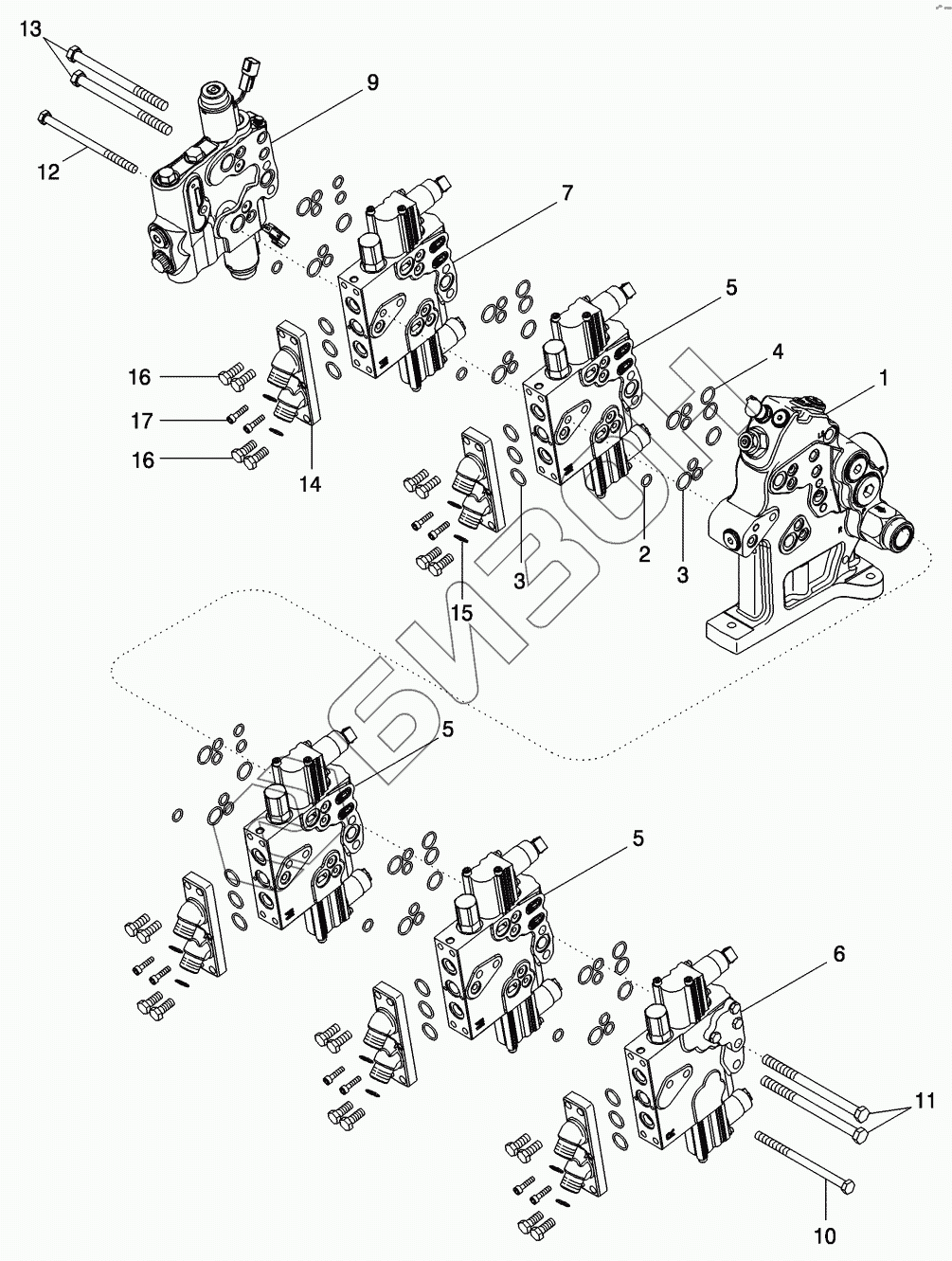

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. REMOTE HYDRAULIC VALVE STACK
1
2
3
3
4
5
5
5
6
7
7
9
10
10
10
11
11
11
12
12
13
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 447528A3 | VALVE |
Загрузка ...
|
|
| 2 | 238-6112 | O-RING |
Загрузка ...
|
|
| 3 | 238-6117 | O-RING |
Загрузка ...
|
|
| 4 | 238-6116 | O-RING |
Загрузка ...
|
|
| 5 | 447226A5 | VALVE |
Загрузка ...
|
|
| 6 | 447220A6 | VALVE |
Загрузка ...
|
|
| 7 | 447223A4 | VALVE |
Загрузка ...
|
|
| 7 | 447226A5 | VALVE |
Загрузка ...
|
|
| 9 | 412509A3 | VALVE |
Загрузка ...
|
|
| 10 | 828-10160 | BOLT |
Загрузка ...
|
|
| 10 | 828-10110 | BOLT |
Загрузка ...
|
|
| 10 | 828-10070 | BOLT |
Загрузка ...
|
|
| 11 | 828-12080 | BOLT |
Загрузка ...
|
|
| 11 | 828-12120 | BOLT |
Загрузка ...
|
|
| 11 | 828-12170 | BOLT |
Загрузка ...
|
|
| 12 | 828-10110 | BOLT |
Загрузка ...
|
|
| 12 | 87605317 | SCREW |
Загрузка ...
|
|
| 13 | 828-12110 | BOLT |
Загрузка ...
|
|
| 13 | 828-12160 | BOLT |
Загрузка ...
|
|
| 14 | 435643A1 | COVER |
Загрузка ...
|
|
| 15 | 238-6016 | O-RING |
Загрузка ...
|
|
| 16 | 628-10025 | BOLT |
Загрузка ...
|
|
| 17 | 864-6025 | HEX SOC SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
