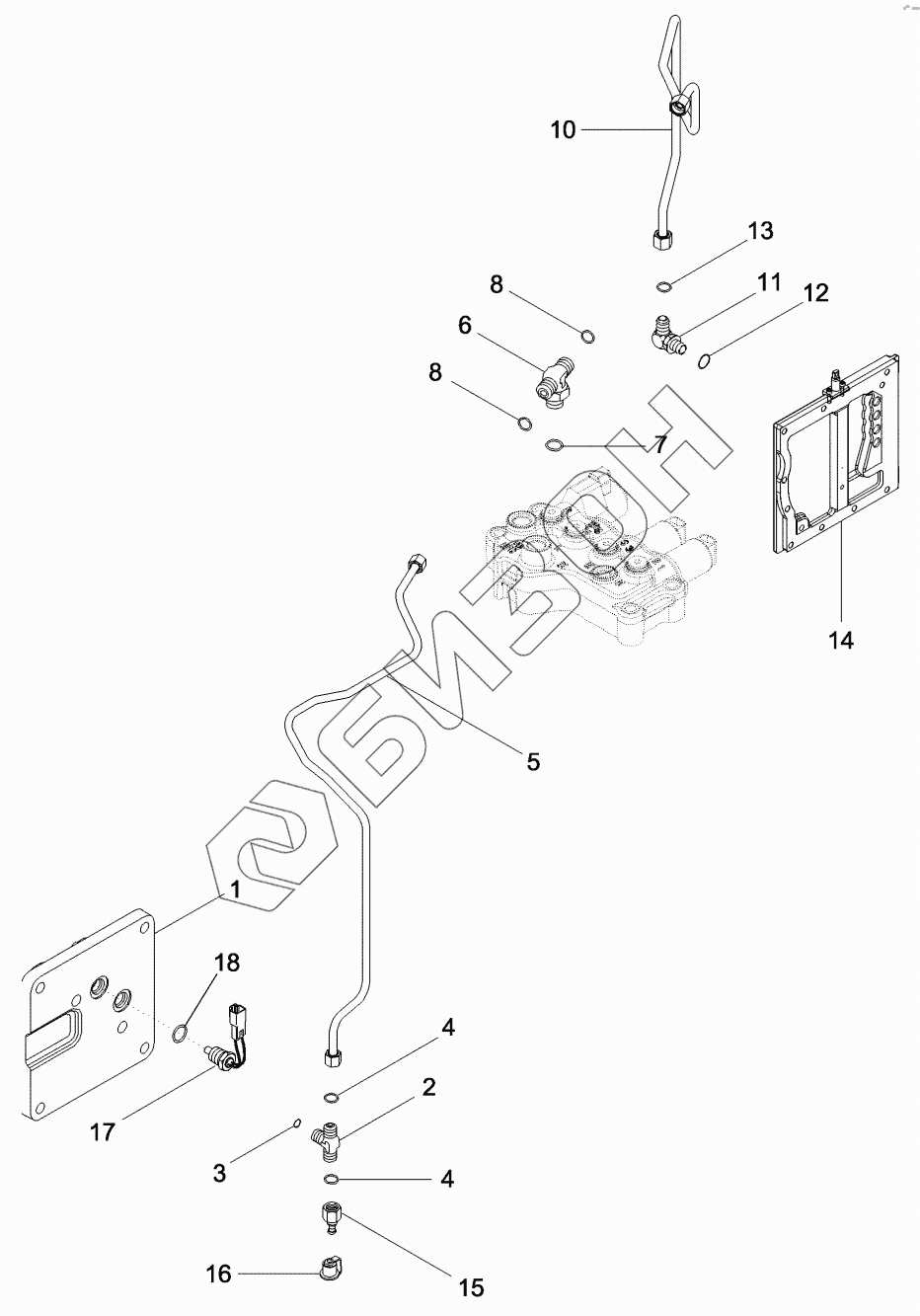

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. PARK BRAKE - HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
8
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 436285A1 COVER
Загрузка ...
2 700-443 TEE
Загрузка ...
3 637-63113 O-RING
Загрузка ...
4 238-6014 O-RING
Загрузка ...
5 433595A3 TUBE ASSY
Загрузка ...
6 700-402 TEE
Загрузка ...
7 637-63153 O-RING
Загрузка ...
8 238-6014 O-RING
Загрузка ...
10 448220A1 TUBE ASSY
Загрузка ...
11 700-326 ELBOW
Загрузка ...
12 637-63193 O-RING
Загрузка ...
13 238-6014 O-RING
Загрузка ...
14 445535A2 PLATE ASSY
Загрузка ...
15 322529A1 COUPLING
Загрузка ...
16 143349A1 DUST CAP
Загрузка ...
17 87521424 SENDER
Загрузка ...
18 637-63113 O-RING
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
