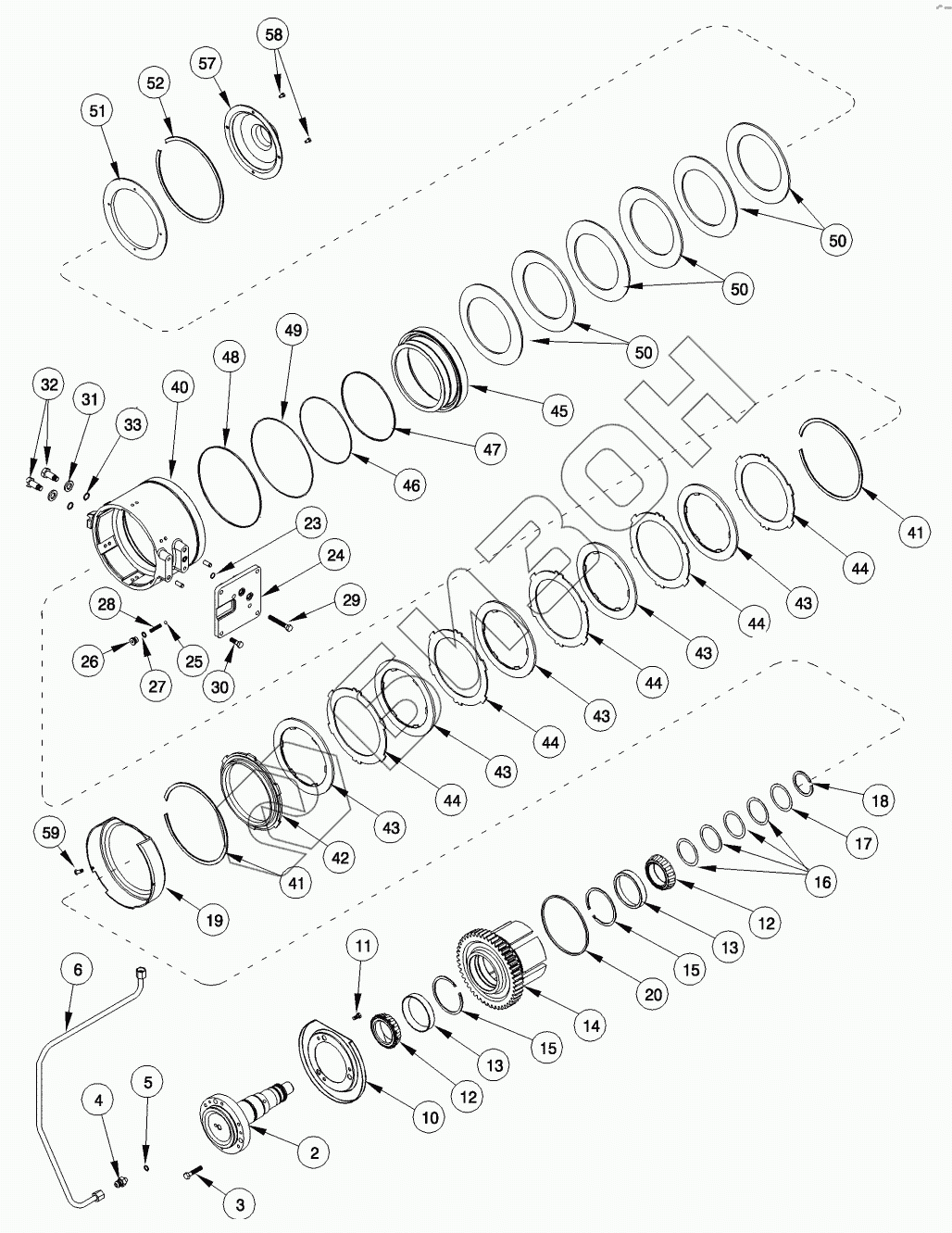

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. PARK BRAKE - BRAKE ASSEMBLY
2
3
4
5
6
10
11
12
12
13
13
14
15
15
16
16
16
16
17
18
19
20
23
24
25
26
27
28
29
30
31
32
33
40
41
41
42
43
43
43
43
43
44
44
44
44
44
45
46
47
48
49
50
50
50
51
52
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 199320A1 | SHAFT |
Загрузка ...
|
|
| 3 | 813-10050 | BOLT |
Загрузка ...
|
|
| 4 | 218-5351 | CONNECTOR |
Загрузка ...
|
|
| 5 | 237-6006 | O-RING |
Загрузка ...
|
|
| 6 | 124306A1 | PIPE |
Загрузка ...
|
|
| 10 | 1997881C1 | SHIELD |
Загрузка ...
|
|
| 11 | 806-8016 | BOLT |
Загрузка ...
|
|
| 12 | 630694C1 | BEARING |
Загрузка ...
|
|
| 13 | 630695C1 | BEARING |
Загрузка ...
|
|
| 14 | 222856A1 | PINION |
Загрузка ...
|
|
| 15 | 101-21412 | RING |
Загрузка ...
|
|
| 16 | 1997893C1 | SHIM |
Загрузка ...
|
|
| 16 | 1997895C1 | SHIM |
Загрузка ...
|
|
| 16 | 1997894C1 | SHIM |
Загрузка ...
|
|
| 16 | 138121A1 | SHIM |
Загрузка ...
|
|
| 17 | 1277309C1 | WASHER |
Загрузка ...
|
|
| 18 | 1997891C1 | RING |
Загрузка ...
|
|
| 19 | 117853A1 | HOUSING |
Загрузка ...
|
|
| 20 | 198853A1 | SEALRING |
Загрузка ...
|
|
| 23 | 238-5014 | O-RING |
Загрузка ...
|
|
| 24 | 436285A1 | COVER |
Загрузка ...
|
|
| 25 | 511-1070 | BALL |
Загрузка ...
|
|
| 26 | 221576A1 | PLUG |
Загрузка ...
|
|
| 27 | 637-63113 | O-RING |
Загрузка ...
|
|
| 28 | 255404A3 | SPRING |
Загрузка ...
|
|
| 29 | 628-10030 | BOLT |
Загрузка ...
|
|
| 30 | 828-10070 | BOLT |
Загрузка ...
|
|
| 31 | 896-12016 | WASHER |
Загрузка ...
|
|
| 32 | 198336A1 | SCREW |
Загрузка ...
|
|
| 33 | 238-5114 | O-RING |
Загрузка ...
|
|
| 40 | 195066A3 | CARRIER |
Загрузка ...
|
|
| 41 | 198502A1 | SNAP RING |
Загрузка ...
|
|
| 42 | 195068A2 | PLATE |
Загрузка ...
|
|
| 43 | 118421A1 | BRAKE DISC |
Загрузка ...
|
|
| 44 | 195067A2 | PLATE |
Загрузка ...
|
|
| 45 | 195069A2 | PISTON |
Загрузка ...
|
|
| 46 | 238-7169 | O-RING |
Загрузка ...
|
|
| 47 | 198684A1 | SEALRING |
Загрузка ...
|
|
| 48 | 238-7175 | O-RING |
Загрузка ...
|
|
| 49 | 198685A1 | SEALRING |
Загрузка ...
|
|
| 50 | 195118A1 | WASHER |
Загрузка ...
|
|
| 51 | 284935A1 | PLATE |
Загрузка ...
|
|
| 52 | 198501A1 | SNAP RING |
Загрузка ...
|
|
| 57 | 296268A1 | GUARD |
Загрузка ...
|
|
| 58 | 806-6010 | BOLT |
Загрузка ...
|
|
| 59 | 782-84413 | SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
