Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. PARK BRAKE - RELEASE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

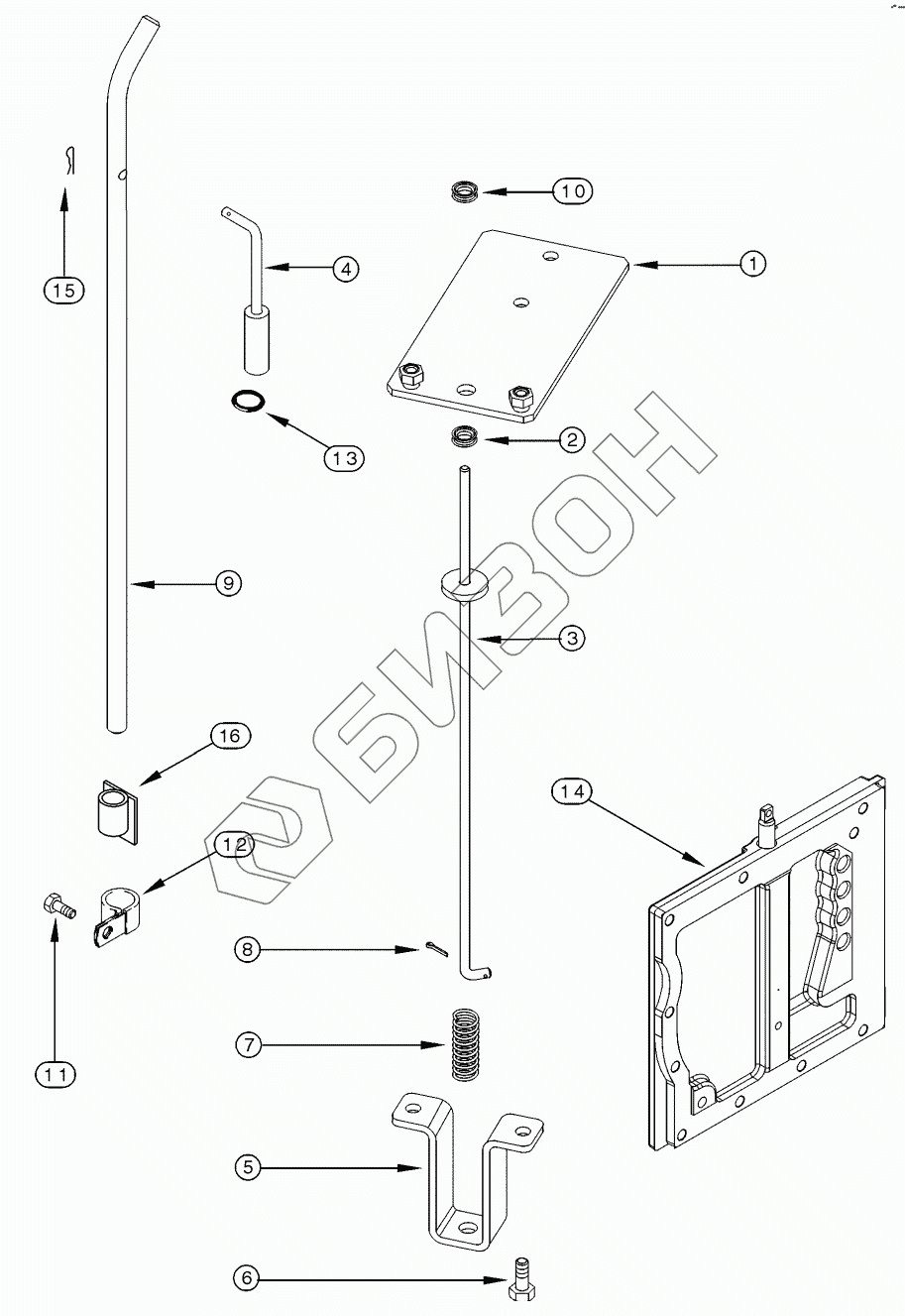

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 283465A1 PLATE
Загрузка ...
2 248-2164 GROMMET
Загрузка ...
3 282625A1 ROD
Загрузка ...
4 279765A3 PISTON
Загрузка ...
5 282624A1 SUPPORT
Загрузка ...
6 627-8020 BOLT
Загрузка ...
7 282456A1 SPRING
Загрузка ...
8 432-48 PIN
Загрузка ...
9 279763A2 BRAKE LEVER
Загрузка ...
10 182220A1 GROMMET
Загрузка ...
11 614-8016 BOLT
Загрузка ...
12 516-22127 CLAMP
Загрузка ...
13 638-53160 O-RING
Загрузка ...
14 445535A2 PLATE ASSY
Загрузка ...
15 136-159 PIN
Загрузка ...
16 169850C2 CLIP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
