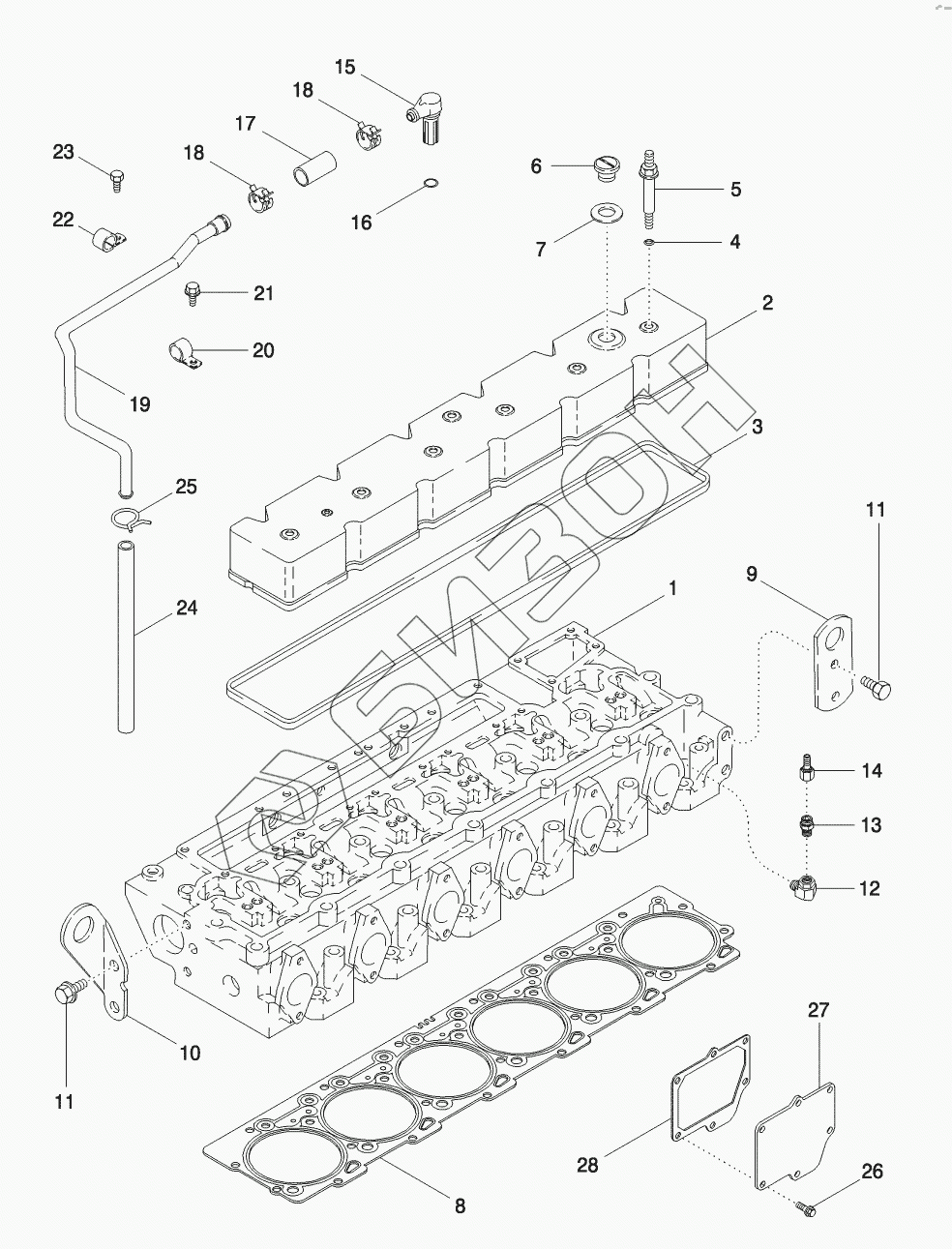

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. CYLINDER HEAD - COVER
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | REF | INSTRUCTION |
Загрузка ...
|
|
| 2 | J930903 | COVER |
Загрузка ...
|
|
| 3 | J905449 | SEAL |
Загрузка ...
|
|
| 4 | J910824 | O-RING |
Загрузка ...
|
|
| 5 | J922639 | STUD |
Загрузка ...
|
|
| 6 | J902468 | PLUG |
Загрузка ...
|
|
| 7 | J902466 | SEAL |
Загрузка ...
|
|
| 8 | J938267 | GASKET |
Загрузка ...
|
|
| 9 | J944290 | BRACKET |
Загрузка ...
|
|
| 10 | J906440 | EYE |
Загрузка ...
|
|
| 11 | 844-12025 | BOLT |
Загрузка ...
|
|
| 12 | 105422 | ELBOW UNION |
Загрузка ...
|
|
| 13 | J911901 | VALVE |
Загрузка ...
|
|
| 14 | J911925 | COUPLING |
Загрузка ...
|
|
| 15 | J935113 | ELBOW |
Загрузка ...
|
|
| 16 | J936331 | SEAL |
Загрузка ...
|
|
| 17 | J930827 | HOSE |
Загрузка ...
|
|
| 18 | J937613 | CLAMP |
Загрузка ...
|
|
| 19 | 87309036 | TUBE ASSY |
Загрузка ...
|
|
| 20 | J907741 | CLIP |
Загрузка ...
|
|
| 21 | J912072 | SCREW |
Загрузка ...
|
|
| 22 | A77538 | CLIP |
Загрузка ...
|
|
| 23 | 844-12025 | BOLT |
Загрузка ...
|
|
| 24 | 413826A1 | HOSE ASSY |
Загрузка ...
|
|
| 25 | 214-1314 | CLAMP |
Загрузка ...
|
|
| 26 | 87409160 | SCREW |
Загрузка ...
|
|
| 27 | 87413814 | COVER |
Загрузка ...
|
|
| 28 | 87436828 | GASKET |
Загрузка ...
|
