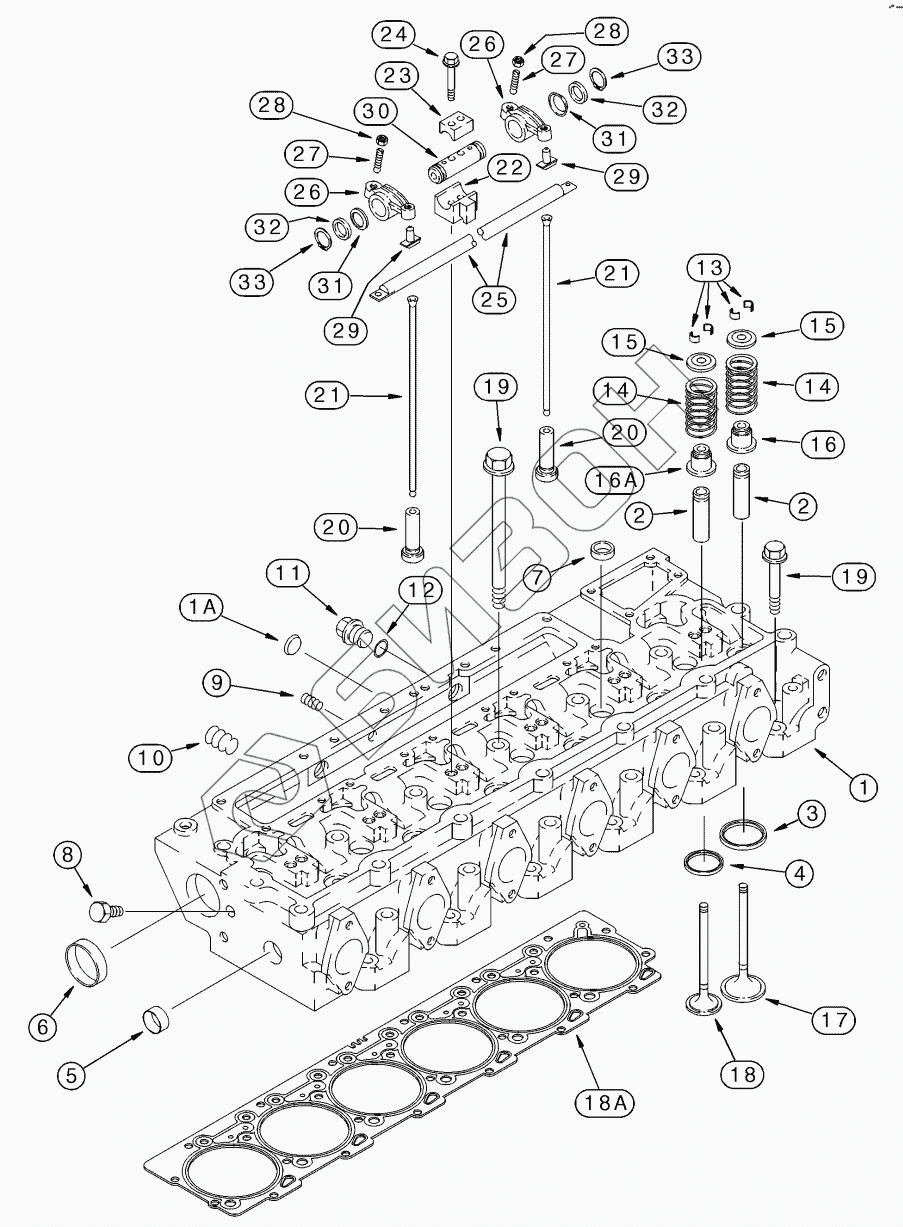

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. CYLINDER HEAD - VALVE MECHANISM
1
1A
2
2
3
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16A
17
18
18A
19
19
20
20
21
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86990822 | 86990822 | HEAD |
Загрузка ...
|
|
| 1 | J936180 | HEAD ASSY |
Загрузка ...
|
|
| 1A | J912900 | PLUG |
Загрузка ...
|
|
| 2 | J923564 | GUIDE |
Загрузка ...
|
|
| 3 | J924582 | INSERT |
Загрузка ...
|
|
| 3 | J925468 | SEAT |
Загрузка ...
|
|
| 3 | J925470 | SEAT |
Загрузка ...
|
|
| 4 | J929005 | INSERT |
Загрузка ...
|
|
| 4 | J929006 | INSERT |
Загрузка ...
|
|
| 4 | J929007 | INSERT |
Загрузка ...
|
|
| 5 | J920443 | PLUG |
Загрузка ...
|
|
| 6 | A77782 | PLUG |
Загрузка ...
|
|
| 7 | 41-1616 | PLUG |
Загрузка ...
|
|
| 8 | 217-426 | PLUG |
Загрузка ...
|
|
| 9 | 217-432 | PLUG |
Загрузка ...
|
|
| 10 | 217-438 | PLUG |
Загрузка ...
|
|
| 11 | J924148 | PLUG |
Загрузка ...
|
|
| 12 | J902425 | WASHER |
Загрузка ...
|
|
| 13 | J901177 | KEY |
Загрузка ...
|
|
| 14 | J991085 | SPRING |
Загрузка ...
|
|
| 15 | 87395026 | RETAINER |
Загрузка ...
|
|
| 16 | J927642 | SEAL |
Загрузка ...
|
|
| 16A | J927642 | SEAL |
Загрузка ...
|
|
| 17 | J924492 | VALVE |
Загрузка ...
|
|
| 18 | J921444 | VALVE |
Загрузка ...
|
|
| 18A | J938267 | GASKET |
Загрузка ...
|
|
| 19 | J917728 | BOLT |
Загрузка ...
|
|
| 19 | J917729 | SCREW |
Загрузка ...
|
|
| 20 | J931623 | TAPPET |
Загрузка ...
|
|
| 21 | J905194 | ROD |
Загрузка ...
|
|
| 22 | J905870 | SUPPORT |
Загрузка ...
|
|
| 23 | J901693 | CLAMP |
Загрузка ...
|
|
| 24 | 868-10065 | SCREW |
Загрузка ...
|
|
| 25 | J919677 | MANIFOLD |
Загрузка ...
|
|
| 26 | J901717 | ROCKER |
Загрузка ...
|
|
| 27 | J937438 | SET SCREW |
Загрузка ...
|
|
| 28 | A77902 | NUT |
Загрузка ...
|
|
| 29 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 30 | J919435 | SHAFT |
Загрузка ...
|
|
| 31 | J906100 | CUP |
Загрузка ...
|
|
| 32 | J907206 | WASHER |
Загрузка ...
|
|
| 33 | 100-1187 | RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
