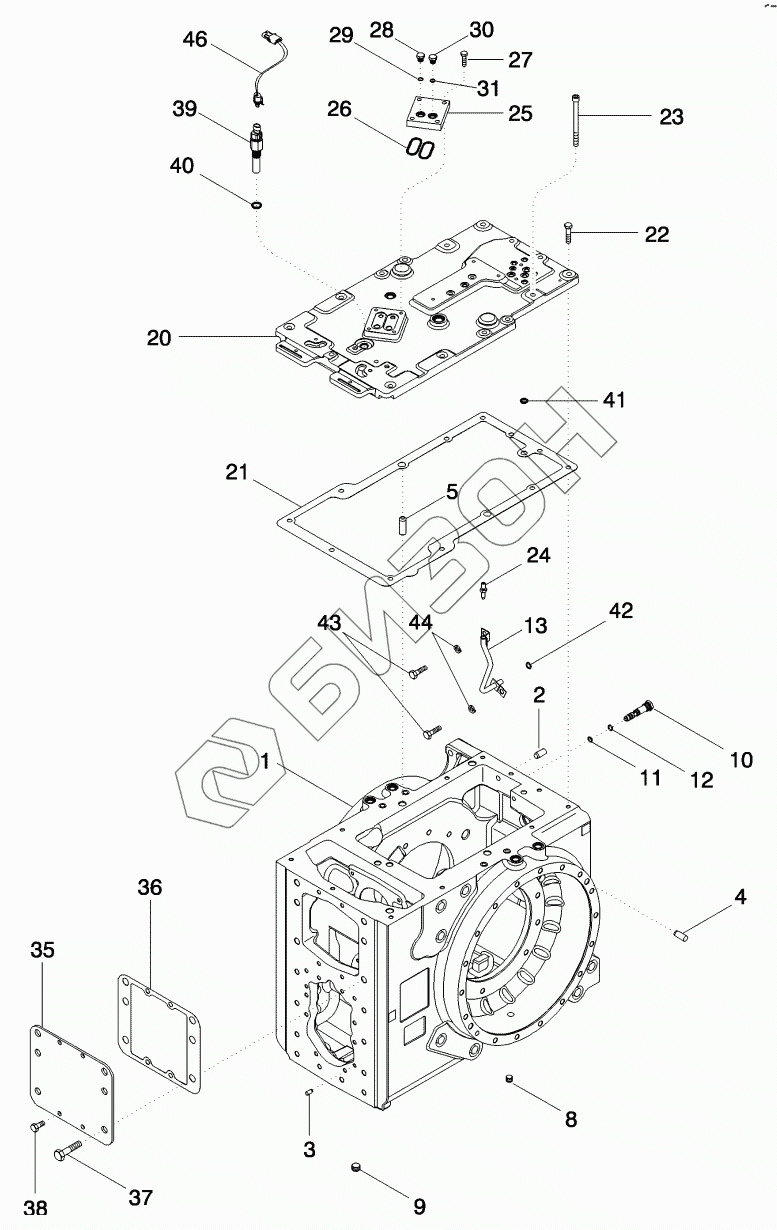

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. REAR AXLE - HOUSING
1
2
3
4
5
8
9
10
11
12
13
20
21
22
23
24
25
26
27
28
29
30
31
35
36
37
38
39
39
40
41
42
43
44
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 410749A3 | HOUSING ASSY |
Загрузка ...
|
|
| 2 | 837-16035 | DOWEL |
Загрузка ...
|
|
| 3 | 837-10020 | DOWEL |
Загрузка ...
|
|
| 4 | 837-16040 | DOWEL |
Загрузка ...
|
|
| 5 | 37-11232 | DOWEL |
Загрузка ...
|
|
| 8 | 192791A1 | PLUG |
Загрузка ...
|
|
| 9 | 192792A1 | PLUG |
Загрузка ...
|
|
| 10 | 411075A1 | FITTING |
Загрузка ...
|
|
| 11 | 238-6111 | O-RING |
Загрузка ...
|
|
| 12 | 238-6112 | O-RING |
Загрузка ...
|
|
| 13 | 409741A1 | TUBE ASSY |
Загрузка ...
|
|
| 20 | 87371409 | COVER |
Загрузка ...
|
|
| 21 | 413900A1 | GASKET |
Загрузка ...
|
|
| 22 | 828-12050 | BOLT |
Загрузка ...
|
|
| 23 | 863-12150 | SCREW |
Загрузка ...
|
|
| 24 | 414320A1 | FITTING |
Загрузка ...
|
|
| 25 | 87696450 | PLATE |
Загрузка ...
|
|
| 26 | 238-6139 | O-RING |
Загрузка ...
|
|
| 27 | 628-10035 | BOLT |
Загрузка ...
|
|
| 28 | 221576A1 | PLUG |
Загрузка ...
|
|
| 29 | 14437785 | O-RING |
Загрузка ...
|
|
| 30 | 220066A1 | PLUG |
Загрузка ...
|
|
| 31 | 637-63153 | O-RING |
Загрузка ...
|
|
| 35 | 236602A1 | COVER |
Загрузка ...
|
|
| 36 | 379145A1 | GASKET |
Загрузка ...
|
|
| 37 | 628-20045 | BOLT |
Загрузка ...
|
|
| 38 | 628-12025 | BOLT |
Загрузка ...
|
|
| 39 | 352787A2 | SENSOR |
Загрузка ...
|
|
| 39 | 87548200 | SENSOR |
Загрузка ...
|
|
| 40 | 238-5115 | O-RING |
Загрузка ...
|
|
| 41 | 238-5111 | O-RING |
Загрузка ...
|
|
| 42 | 239-5112 | O-RING |
Загрузка ...
|
|
| 43 | 613-12025 | BOLT |
Загрузка ...
|
|
| 44 | 892-11012 | WASHER |
Загрузка ...
|
|
| 46 | 87631267 | HARNESS |
Загрузка ...
|
