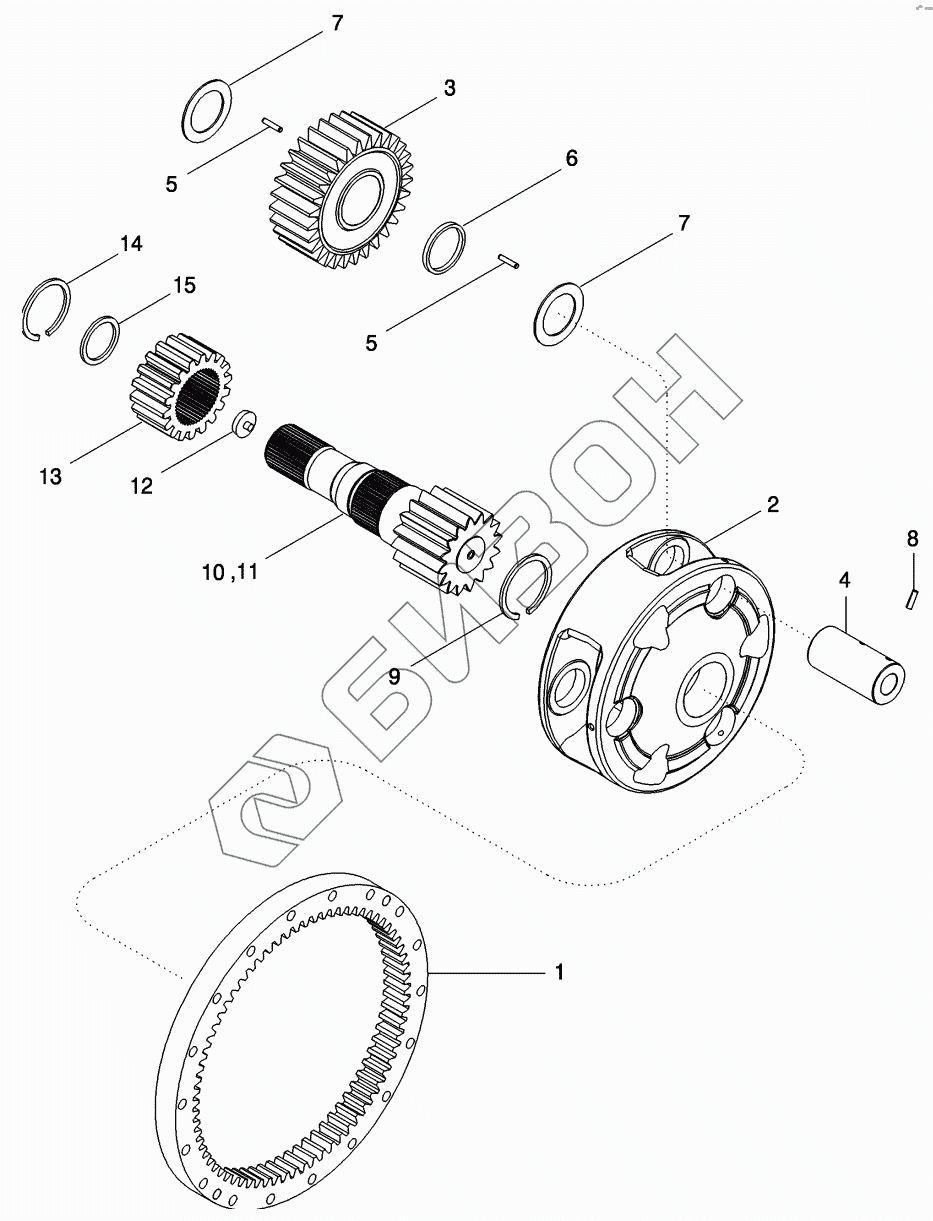

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. REAR AXLE - PLANETARY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 310695A1 GEAR
Загрузка ...
2 388366A1 CARRIER
Загрузка ...
3 310694A2 GEAR
Загрузка ...
4 310697A3 SHAFT
Загрузка ...
5 1349347C1 BEARING
Загрузка ...
6 86985634 SPACER
Загрузка ...
7 87435907 WASHER
Загрузка ...
8 838-3826 PIN
Загрузка ...
9 101-11350 RING
Загрузка ...
10 395481A1 SHAFT
Загрузка ...
11 395481A1 SHAFT
Загрузка ...
12 1981327C1 PLUG
Загрузка ...
13 1259732C1 HUB
Загрузка ...
14 101-11275 RING
Загрузка ...
15 1259753C1 WASHER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
