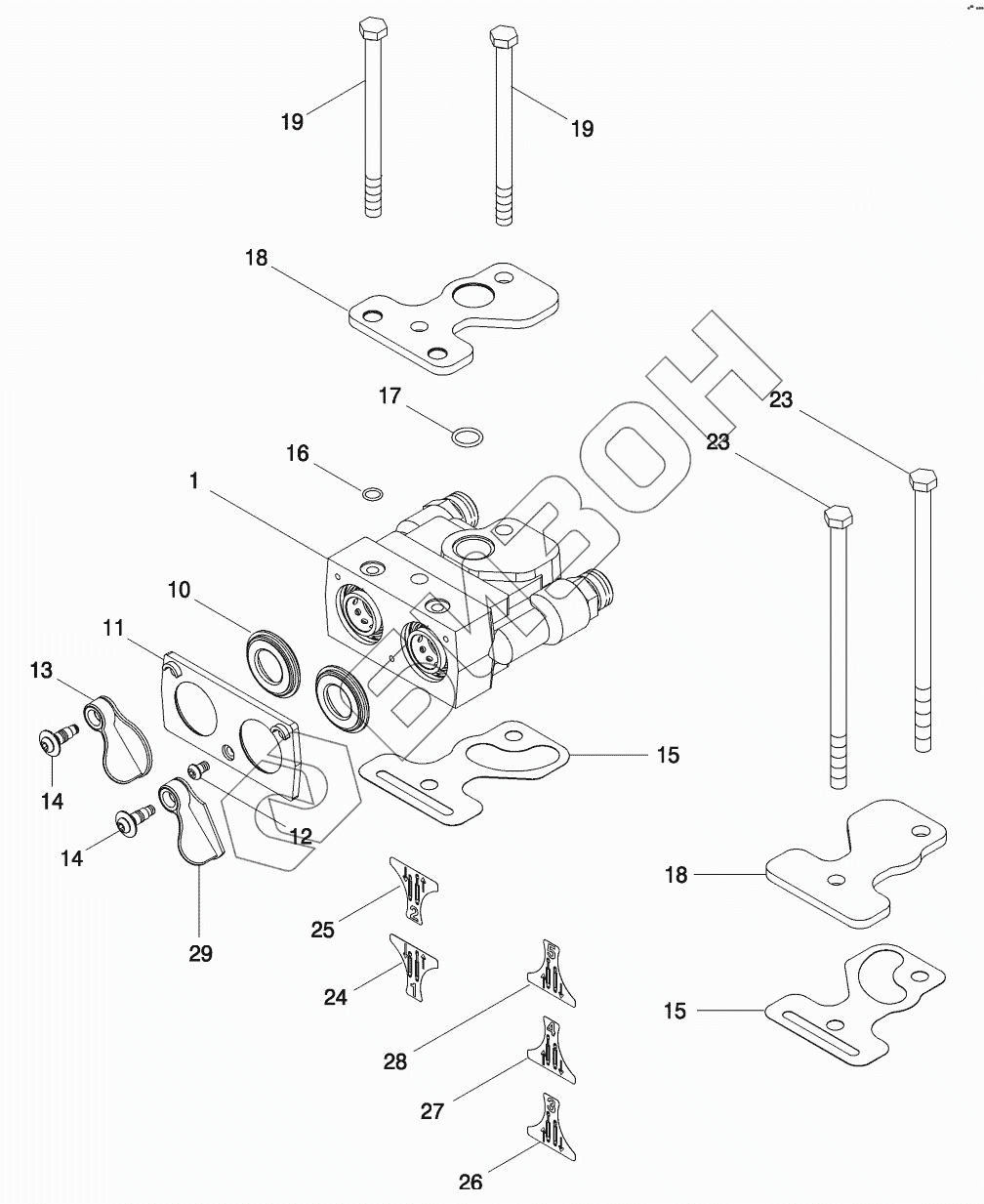

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. REMOTE HYDRAULIC COUPLING MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
10
11
12
13
14
14
15
15
16
17
18
18
19
19
23
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 275182A2 COUPLING
Загрузка ...
10 240969A1 SEAL
Загрузка ...
11 240971A2 PLATE
Загрузка ...
12 240970A2 SCREW
Загрузка ...
13 240974A2 COVER
Загрузка ...
14 240973A2 SCREW
Загрузка ...
15 253660A2 GASKET
Загрузка ...
16 238-6014 O-RING
Загрузка ...
17 238-6021 O-RING
Загрузка ...
18 258671A2 PLATE
Загрузка ...
19 814-10140 BOLT
Загрузка ...
23 814-10205 BOLT
Загрузка ...
24 284327A1 DECAL
Загрузка ...
25 284328A1 DECAL
Загрузка ...
26 284329A1 DECAL
Загрузка ...
27 284330A1 DECAL
Загрузка ...
28 284331A1 DECAL
Загрузка ...
29 387611A1 DUST CAP
Загрузка ...
30 353-401 PLUG
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
