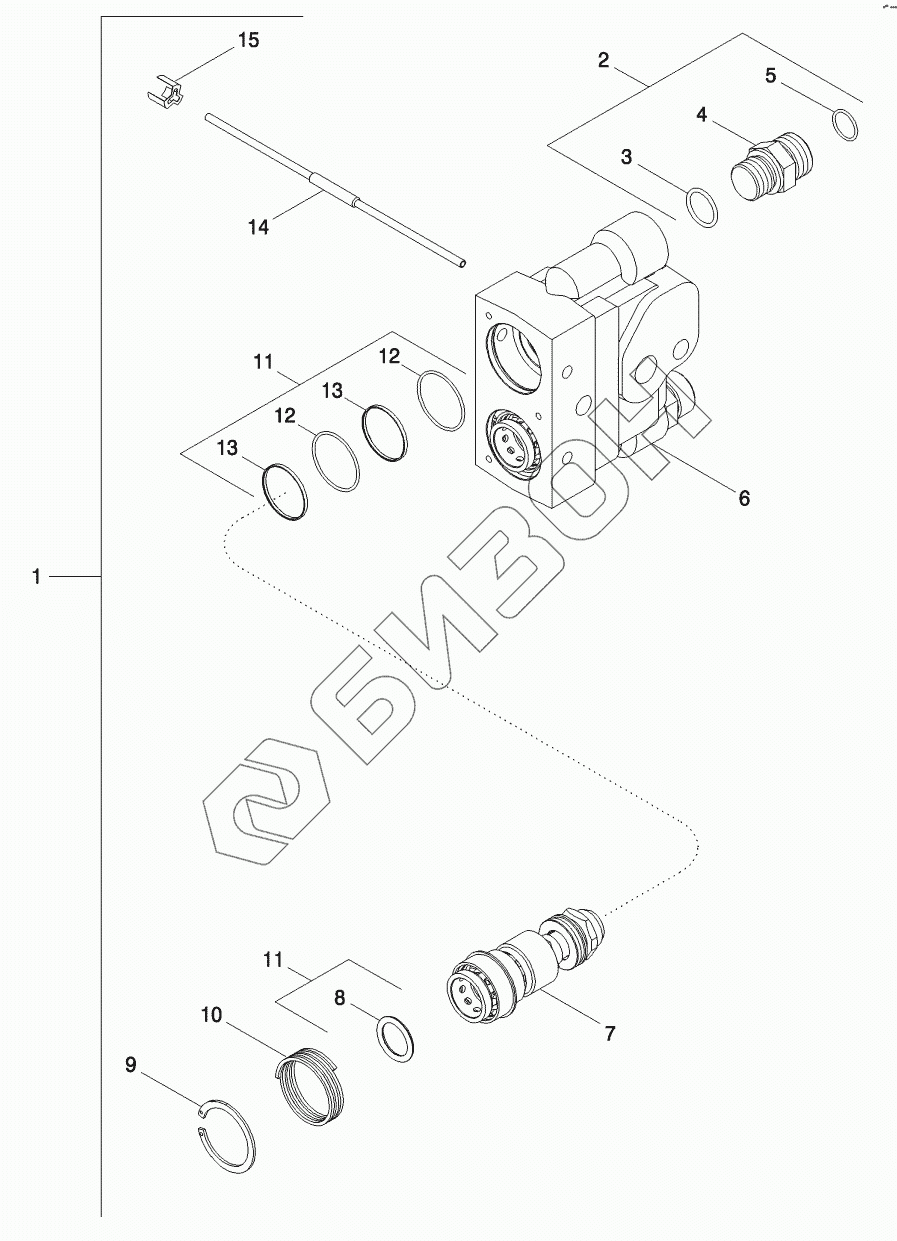

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. REMOTE HYDRAULIC COUPLINGS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 275182A2 COUPLING
Загрузка ...
2 700-103 CONNECTOR
Загрузка ...
3 637-63193 O-RING
Загрузка ...
4 NSS NOT SERVICED SEPARATELY
Загрузка ...
5 238-6016 O-RING
Загрузка ...
6 NSS NOT SERVICED SEPARATELY
Загрузка ...
7 86026209 BODY
Загрузка ...
8 345192A1 SEAL
Загрузка ...
9 100-28162 RING
Загрузка ...
10 93330C1 SPRING
Загрузка ...
11 345193A1 KIT
Загрузка ...
12 238-5027 O-RING
Загрузка ...
13 93332C1 SEAL ASSY
Загрузка ...
14 93329C2 SPRING
Загрузка ...
15 361880A1 RETAINER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
