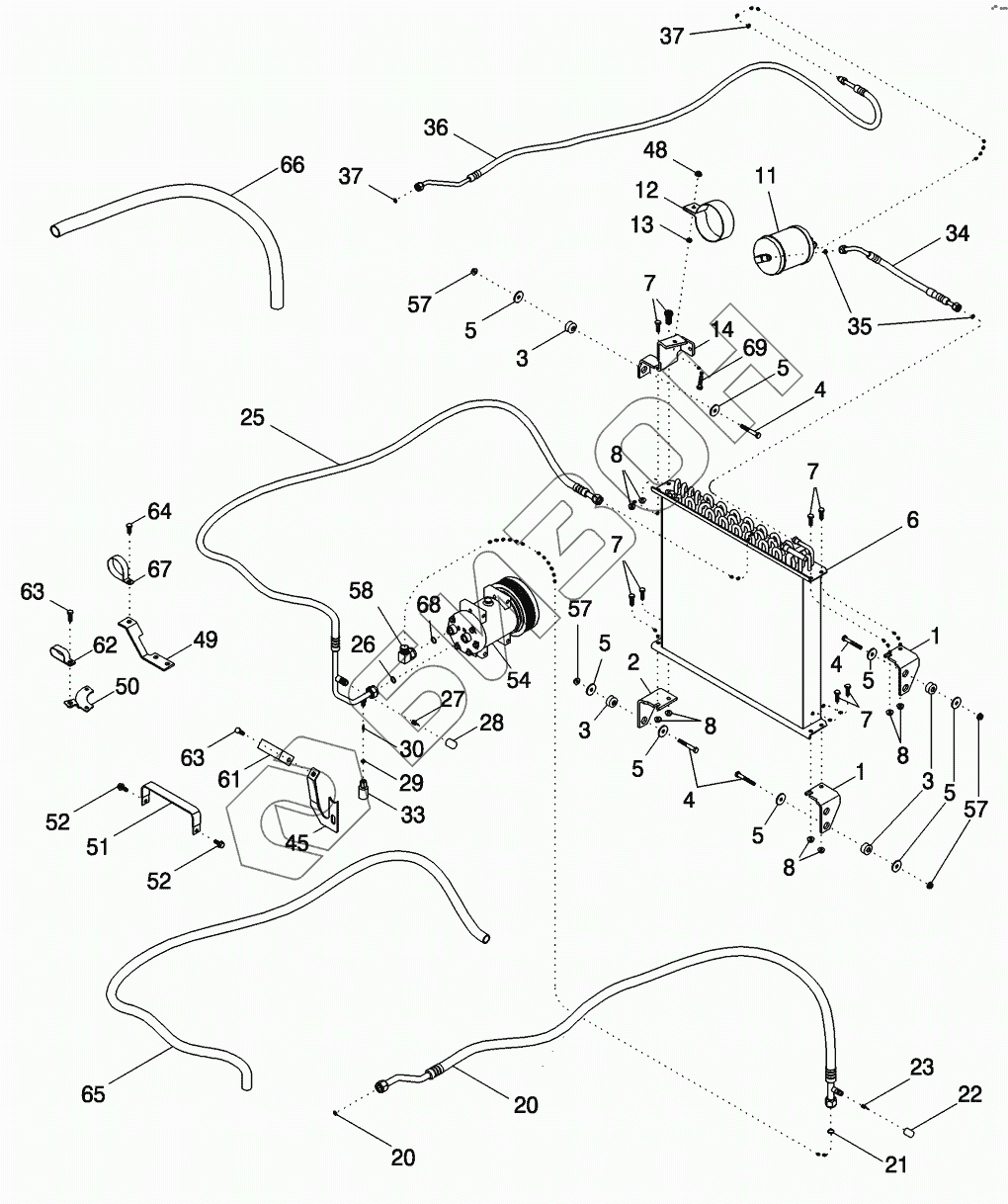

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. AIR CONDITIONING - CONDENSER
1
1
2
3
3
3
4
4
4
5
5
5
5
5
5
5
6
7
7
7
7
8
8
8
8
11
12
13
14
20
20
21
22
23
25
26
27
28
29
30
33
34
35
36
37
37
45
48
49
50
51
52
52
54
57
57
57
58
61
62
63
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 409965A1 | BRACKET |
Загрузка ...
|
|
| 2 | 409966A1 | BRACKET |
Загрузка ...
|
|
| 3 | 434177A1 | ISOLATOR |
Загрузка ...
|
|
| 4 | 814-8060 | BOLT |
Загрузка ...
|
|
| 5 | 495-81120 | WASHER |
Загрузка ...
|
|
| 6 | 246841A2 | CONDENSER |
Загрузка ...
|
|
| 7 | 844-8025 | BOLT |
Загрузка ...
|
|
| 8 | 825-2408 | NUT |
Загрузка ...
|
|
| 11 | 1990758C2 | RECEIVER-DRYER |
Загрузка ...
|
|
| 12 | 250965A1 | CLAMP |
Загрузка ...
|
|
| 13 | 829-4408 | NUT |
Загрузка ...
|
|
| 14 | 428484A1 | BRACKET |
Загрузка ...
|
|
| 20 | 87437922 | HOSE ASSY |
Загрузка ...
|
|
| 20 | 417845A2 | HOSE ASSY |
Загрузка ...
|
|
| 21 | 128485A1 | O-RING |
Загрузка ...
|
|
| 22 | 414081A1 | CAP |
Загрузка ...
|
|
| 23 | 414083A1 | CORE |
Загрузка ...
|
|
| 25 | 446670A1 | HOSE |
Загрузка ...
|
|
| 26 | 128485A1 | O-RING |
Загрузка ...
|
|
| 27 | 414082A1 | CORE |
Загрузка ...
|
|
| 28 | 414080A1 | CAP |
Загрузка ...
|
|
| 29 | 128483A1 | O-RING |
Загрузка ...
|
|
| 30 | 1250594C2 | CORE |
Загрузка ...
|
|
| 31 | 128484A1 | O-RING |
Загрузка ...
|
|
| 33 | 284273A2 | SWITCH |
Загрузка ...
|
|
| 34 | 192929A2 | HOSE |
Загрузка ...
|
|
| 35 | 128483A1 | O-RING |
Загрузка ...
|
|
| 36 | 242323A4 | HOSE |
Загрузка ...
|
|
| 37 | 128483A1 | O-RING |
Загрузка ...
|
|
| 45 | 414241A1 | BRACKET |
Загрузка ...
|
|
| 45 | 87437273 | BRACKET |
Загрузка ...
|
|
| 48 | 825-2408 | NUT |
Загрузка ...
|
|
| 49 | 414267A2 | BRACKET |
Загрузка ...
|
|
| 50 | 414262A1 | BRACKET |
Загрузка ...
|
|
| 51 | 408735A1 | GUIDE |
Загрузка ...
|
|
| 52 | 844-8020 | BOLT |
Загрузка ...
|
|
| 54 | 86993463R | REMAN-COMPRESSOR |
Загрузка ...
|
|
| 54 | 317008A3 | COMPRESSOR |
Загрузка ...
|
|
| 57 | 825-5148 | NUT |
Загрузка ...
|
|
| 58 | 429210A1 | ELBOW |
Загрузка ...
|
|
| 59 | 614-8025 | BOLT |
Загрузка ...
|
|
| 60 | 825-5148 | NUT |
Загрузка ...
|
|
| 61 | 1301387C1 | CLIP |
Загрузка ...
|
|
| 62 | 470375C1 | CLAMP |
Загрузка ...
|
|
| 63 | 614-8025 | BOLT |
Загрузка ...
|
|
| 64 | 614-8020 | BOLT |
Загрузка ...
|
|
| 65 | 87403388 | CONDUIT |
Загрузка ...
|
|
| 66 | 87403389 | CONDUIT |
Загрузка ...
|
|
| 67 | 320344A1 | BELT |
Загрузка ...
|
