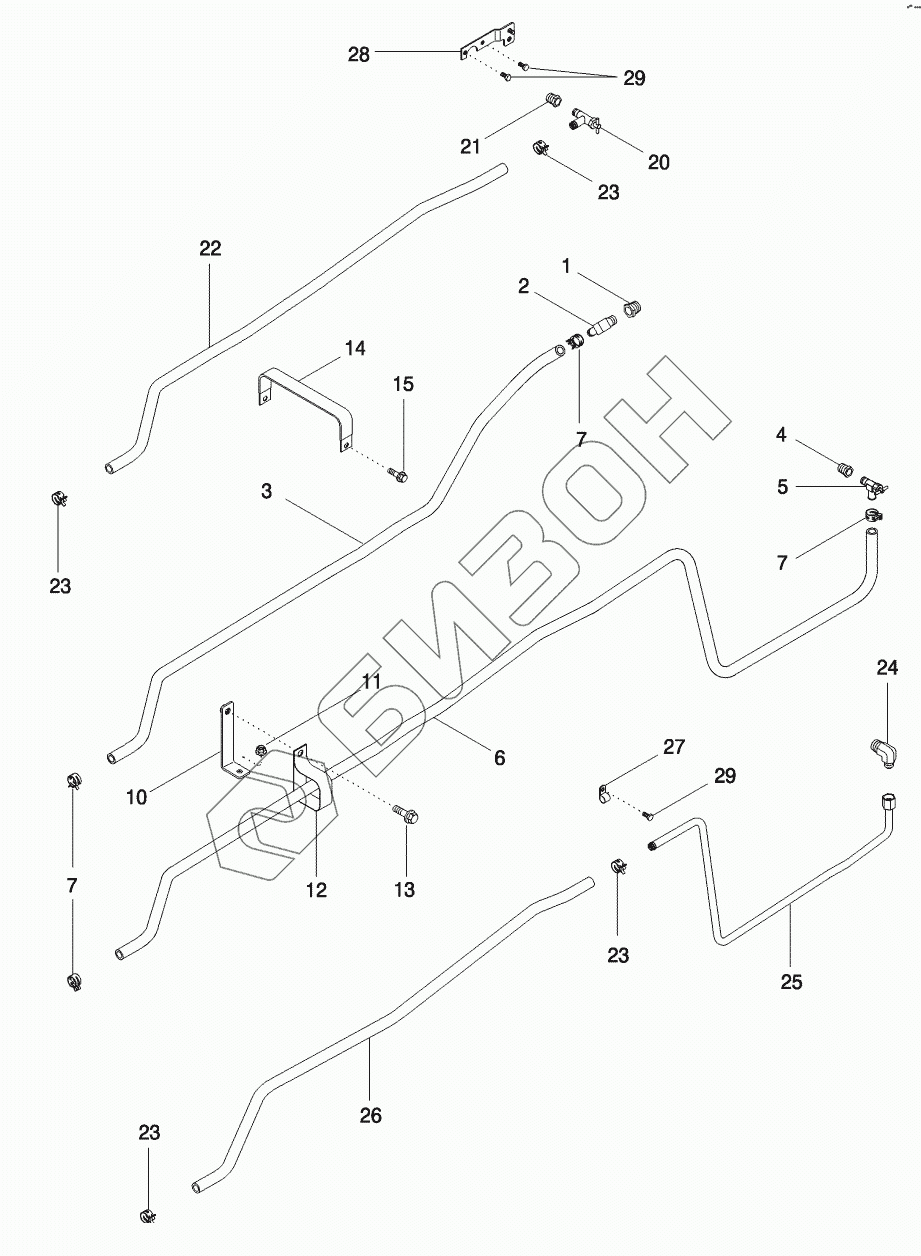

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. HEATER SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
7
10
11
12
13
14
15
20
21
22
23
23
23
23
24
25
26
27
28
29
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 217-45 REDUCER
Загрузка ...
2 217-134 ELBOW
Загрузка ...
3 1974656C1 HOSE
Загрузка ...
4 221-1092 REDUCER
Загрузка ...
5 301803R1 VALVE
Загрузка ...
6 1327781C2 HOSE
Загрузка ...
7 1954736C1 CLAMP
Загрузка ...
10 414850A1 BRACKET
Загрузка ...
11 825-2408 NUT
Загрузка ...
12 1301387C2 CLIP
Загрузка ...
13 614-8020 BOLT
Загрузка ...
14 408735A1 GUIDE
Загрузка ...
15 844-8020 BOLT
Загрузка ...
20 301803R1 VALVE
Загрузка ...
21 221-1092 REDUCER
Загрузка ...
22 1974656C1 HOSE
Загрузка ...
23 1954736C2 CLAMP
Загрузка ...
24 87429524 ELBOW
Загрузка ...
25 87416046 TUBE ASSY
Загрузка ...
25 87439034 TUBE ASSY
Загрузка ...
26 1500341C2 HOSE
Загрузка ...
27 515-22159 CLAMP
Загрузка ...
28 87421281 BRACKET
Загрузка ...
29 614-8016 BOLT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
