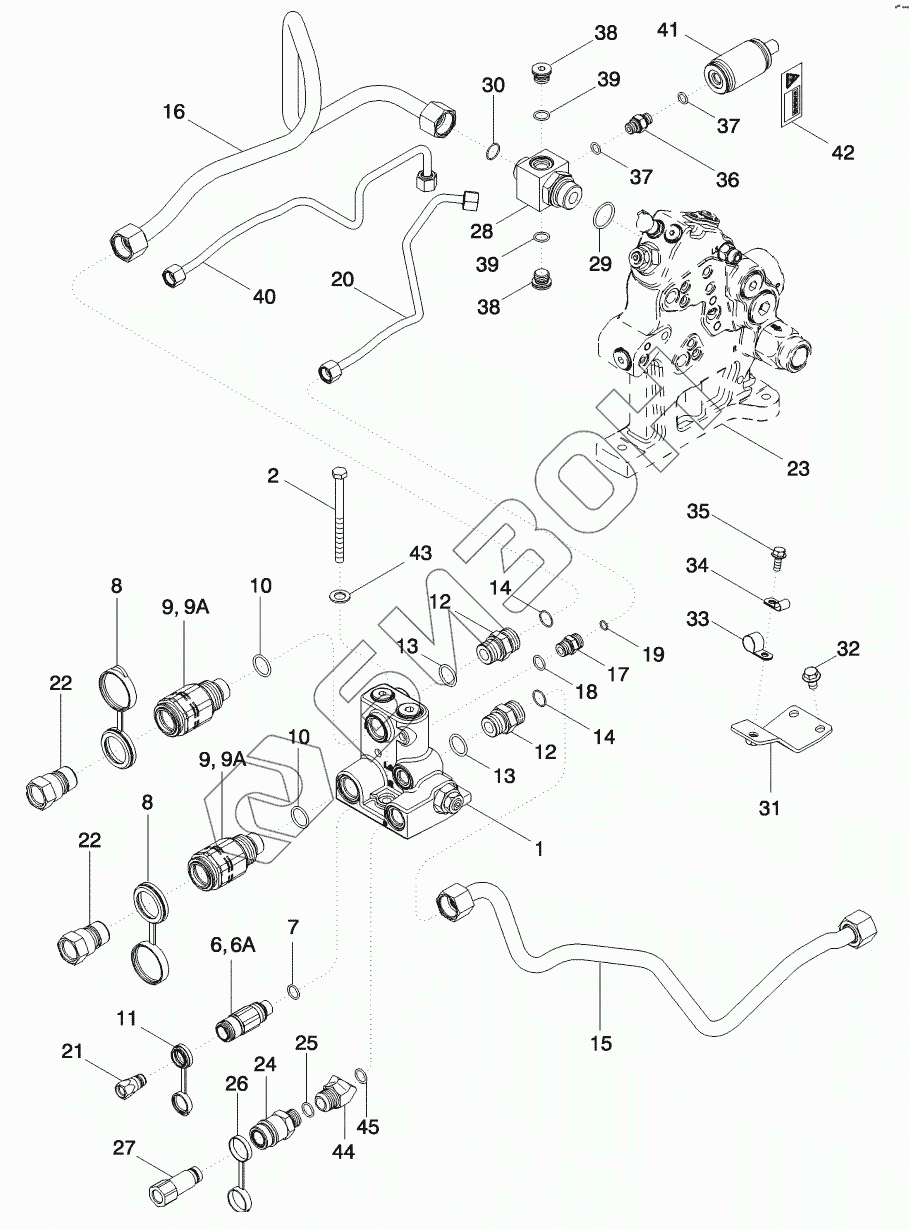

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. HYDRAULIC SYSTEM - POWER BEYOND
1
1
2
6
6A
7
8
8
9
9
9A
9A
10
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86989384 | VALVE |
Загрузка ...
|
|
| 1 | 87442165 | VALVE |
Загрузка ...
|
|
| 2 | 814-10150 | BOLT |
Загрузка ...
|
|
| 6 | 294603A1 | BODY |
Загрузка ...
|
|
| 6A | 445014A1 | KIT |
Загрузка ...
|
|
| 7 | 637-63153 | O-RING |
Загрузка ...
|
|
| 8 | 334216A1 | CAP |
Загрузка ...
|
|
| 9 | 298291A1 | BODY |
Загрузка ...
|
|
| 9A | 445015A1 | KIT |
Загрузка ...
|
|
| 10 | 637-64236 | O-RING |
Загрузка ...
|
|
| 11 | 334218A1 | CAP |
Загрузка ...
|
|
| 12 | 700-104 | CONNECTOR |
Загрузка ...
|
|
| 13 | 637-64236 | O-RING |
Загрузка ...
|
|
| 14 | 238-6018 | O-RING |
Загрузка ...
|
|
| 15 | 87401138 | TUBE ASSY |
Загрузка ...
|
|
| 16 | 87401136 | TUBE ASSY |
Загрузка ...
|
|
| 17 | 700-106 | CONNECTOR |
Загрузка ...
|
|
| 18 | 637-63153 | O-RING |
Загрузка ...
|
|
| 19 | 238-6012 | O-RING |
Загрузка ...
|
|
| 20 | 87401137 | TUBE |
Загрузка ...
|
|
| 21 | 347756A1 | COUPLING |
Загрузка ...
|
|
| 22 | 347755A1 | COUPLING |
Загрузка ...
|
|
| 23 | REF | INSTRUCTION |
Загрузка ...
|
|
| 24 | 380739A1 | COUPLING |
Загрузка ...
|
|
| 25 | 637-63153 | O-RING |
Загрузка ...
|
|
| 26 | 380740A1 | CAP |
Загрузка ...
|
|
| 27 | 385358A1 | COUPLING |
Загрузка ...
|
|
| 28 | 87402551 | TEE |
Загрузка ...
|
|
| 29 | 637-64296 | O-RING |
Загрузка ...
|
|
| 30 | 238-6018 | O-RING |
Загрузка ...
|
|
| 31 | 87402632 | BRACKET |
Загрузка ...
|
|
| 32 | 844-10016 | BOLT |
Загрузка ...
|
|
| 33 | 515-22190 | CLAMP |
Загрузка ...
|
|
| 34 | 515-2295 | CLAMP |
Загрузка ...
|
|
| 35 | 844-8020 | BOLT |
Загрузка ...
|
|
| 36 | 87403003 | CONNECTOR |
Загрузка ...
|
|
| 37 | 637-63113 | O-RING |
Загрузка ...
|
|
| 38 | 221578A1 | PLUG |
Загрузка ...
|
|
| 39 | 637-63113 | O-RING |
Загрузка ...
|
|
| 40 | 87404587 | TUBE |
Загрузка ...
|
|
| 41 | 87402747 | ACCUMULATOR |
Загрузка ...
|
|
| 42 | 82029752 | DECAL |
Загрузка ...
|
|
| 43 | 895-18010 | WASHER |
Загрузка ...
|
|
| 44 | 87726025 | ELBOW |
Загрузка ...
|
|
| 45 | 637-63193 | O-RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
