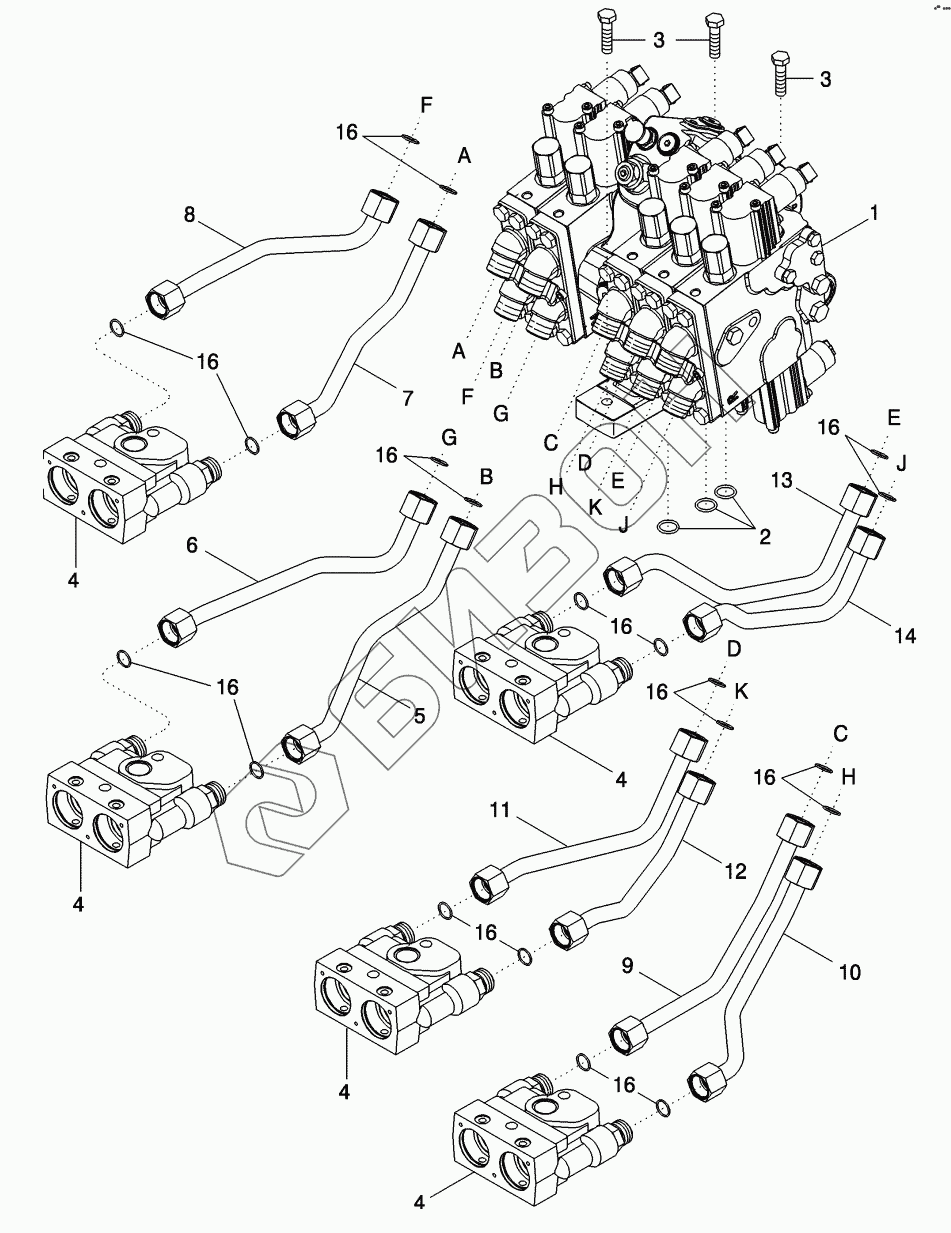

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. HYDRAULIC SYSTEM - REMOTE COUPLERS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
16
16
16
16
16
16
16
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 REF INSTRUCTION
Загрузка ...
2 238-5115 O-RING
Загрузка ...
3 614-10040 BOLT
Загрузка ...
4 REF INSTRUCTION
Загрузка ...
5 436814A1 TUBE ASSY
Загрузка ...
6 436813A1 TUBE ASSY
Загрузка ...
7 436815A1 TUBE ASSY
Загрузка ...
8 436811A1 TUBE ASSY
Загрузка ...
9 426757A1 TUBE ASSY
Загрузка ...
10 426756A1 TUBE ASSY
Загрузка ...
11 412082A1 TUBE ASSY
Загрузка ...
12 450500A1 TUBE ASSY
Загрузка ...
13 412084A1 TUBE ASSY
Загрузка ...
14 450501A1 TUBE ASSY
Загрузка ...
16 238-6016 O-RING
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
