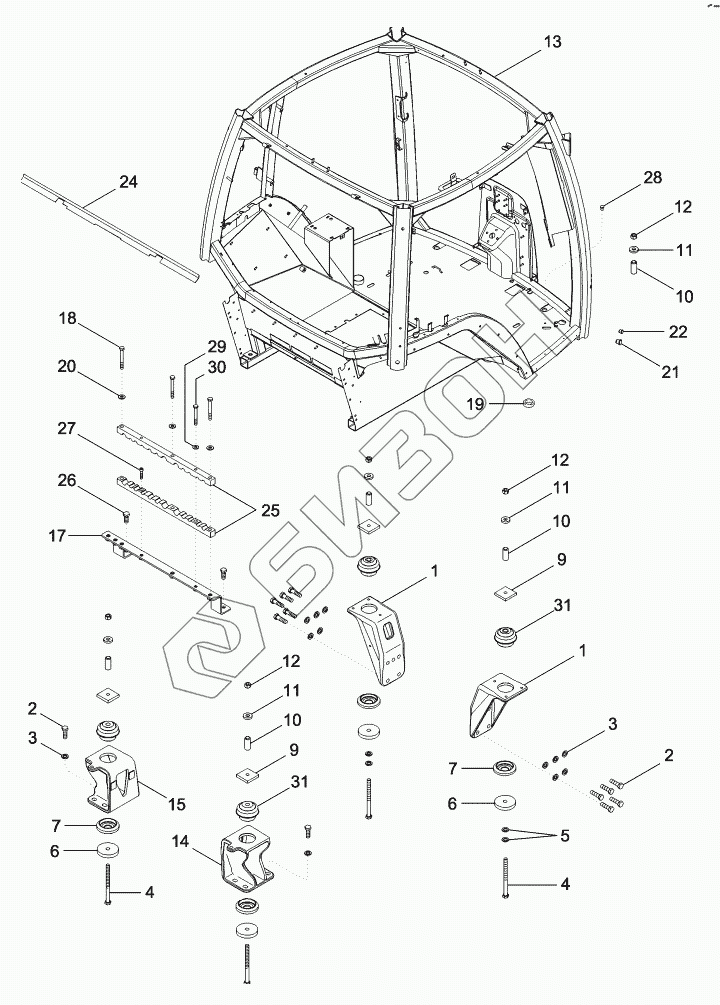

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. CAB - MOUNTING AND FRAME
1
1
2
2
3
3
4
4
5
6
6
7
7
9
9
10
10
10
11
11
11
12
12
12
13
14
15
17
18
19
20
21
22
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87522763 | BRACKET |
Загрузка ...
|
|
| 2 | 628-16045 | BOLT |
Загрузка ...
|
|
| 3 | 896-12016 | WASHER |
Загрузка ...
|
|
| 4 | 86987599 | BOLT |
Загрузка ...
|
|
| 5 | 896-11016 | WASHER |
Загрузка ...
|
|
| 6 | 87562943 | SPACER |
Загрузка ...
|
|
| 7 | 1286903C1 | INSULATOR BLOCK |
Загрузка ...
|
|
| 8 | 192337A1 | BLOCK |
Загрузка ...
|
|
| 9 | 86985936 | PLATE |
Загрузка ...
|
|
| 10 | 184262A1 | SPACER |
Загрузка ...
|
|
| 11 | 897278H1 | WASHER |
Загрузка ...
|
|
| 12 | 829-1416 | NUT |
Загрузка ...
|
|
| 13 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 14 | 87522765 | BRACKET |
Загрузка ...
|
|
| 15 | 87522769 | BRACKET |
Загрузка ...
|
|
| 17 | 87435455 | BRACKET |
Загрузка ...
|
|
| 18 | 814-8060 | BOLT |
Загрузка ...
|
|
| 19 | 182220A1 | GROMMET |
Загрузка ...
|
|
| 20 | 895-15008 | WASHER |
Загрузка ...
|
|
| 21 | 128209A1 | PLUG |
Загрузка ...
|
|
| 22 | 353-432 | PLUG |
Загрузка ...
|
|
| 24 | 359321A1 | GUARD |
Загрузка ...
|
|
| 25 | 87430951 | BAR |
Загрузка ...
|
|
| 26 | 615-10025 | BOLT |
Загрузка ...
|
|
| 27 | 864-6030 | SCREW |
Загрузка ...
|
|
| 28 | 441460A1 | PLUG |
Загрузка ...
|
|
| 29 | 814-6060 | BOLT |
Загрузка ...
|
|
| 30 | 495-81107 | WASHER |
Загрузка ...
|
|
| 31 | 87677703 | BLOCK |
Загрузка ...
|
