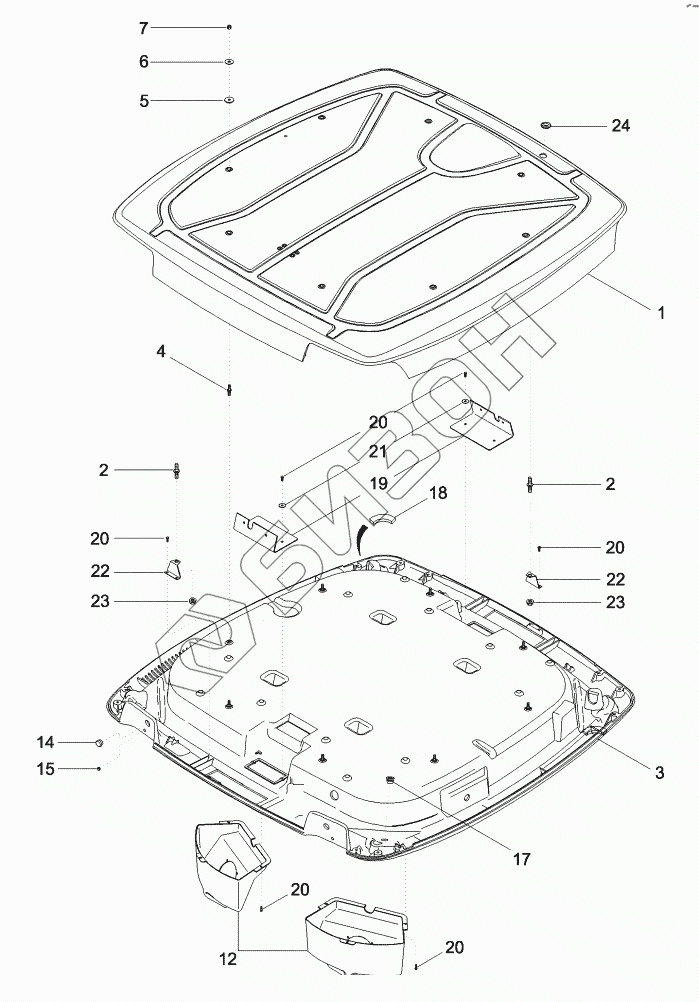

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. CAB - ROOF

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
12
14
15
17
18
19
20
20
20
20
20
21
22
22
23
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 433973A4 ROOF
Загрузка ...
2 449901A1 STUD
Загрузка ...
3 87419087 ROOF
Загрузка ...
4 237275A1 STUD
Загрузка ...
5 221429A2 SPACER
Загрузка ...
6 495-81140 WASHER
Загрузка ...
7 832-10408 NUT
Загрузка ...
12 433800A1 HOUSING
Загрузка ...
14 353-411 PLUG
Загрузка ...
15 353-425 PLUG
Загрузка ...
17 182220A1 GROMMET
Загрузка ...
18 365219A1 SEAL
Загрузка ...
19 401110A2 BRACKET
Загрузка ...
20 758-5 SCREW
Загрузка ...
21 895-15006 WASHER
Загрузка ...
22 449074A1 BRACKET
Загрузка ...
23 825-2408 NUT
Загрузка ...
24 87330628 GROMMET
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
