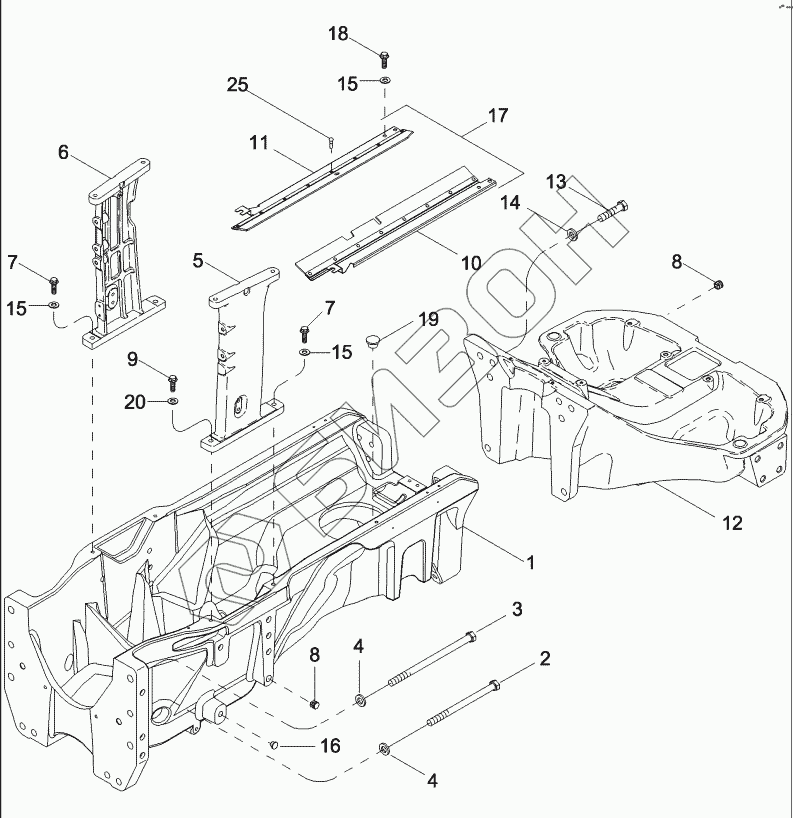

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. FRONT FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87743762 FRAME
Загрузка ...
2 253636A1 SCREW
Загрузка ...
3 249541A1 SCREW
Загрузка ...
4 396-31081 WASHER
Загрузка ...
5 87545060 FRAME
Загрузка ...
6 87366255 FRAME
Загрузка ...
7 86978779 BOLT
Загрузка ...
8 305138A1 PLUG
Загрузка ...
9 844-12050 BOLT
Загрузка ...
10 84138503 Right Hand
Загрузка ...
11 87547675 GUARD
Загрузка ...
12 87703127 FRAME
Загрузка ...
13 258504A1 SCREW
Загрузка ...
14 396-31081 WASHER
Загрузка ...
15 896-11012 WASHER
Загрузка ...
16 128209A1 PLUG
Загрузка ...
17 719973016 DIA KIT
Загрузка ...
18 555-1 BOLT
Загрузка ...
19 844-10020 BOLT
Загрузка ...
20 896-15012 WASHER
Загрузка ...
21 614-8016 BOLT
Загрузка ...
22 353-401 PLUG
Загрузка ...
23 353-79 PLUG
Загрузка ...
24 339158A1 PLUG
Загрузка ...
25 87025725 RIVET
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
