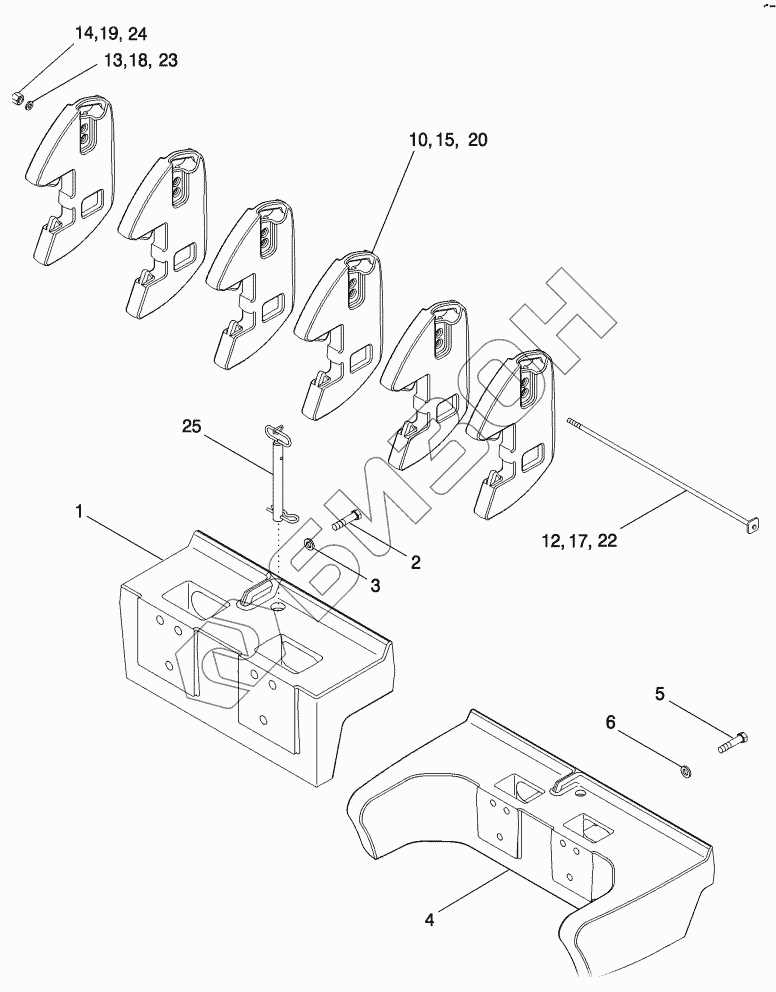

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. FRONT WEIGHTS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
10
12
13
14
15
17
18
19
20
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
REF REF INSTRUCTION
Загрузка ...
719669016 719669016 DIA KIT
Загрузка ...
719670016 719670016 DIA KIT
Загрузка ...
REF REF INSTRUCTION
Загрузка ...
719671016 719671016 DIA KIT
Загрузка ...
1 87448319 BRACKET
Загрузка ...
2 258504A1 SCREW
Загрузка ...
3 396-31081 WASHER
Загрузка ...
4 87448323 CARRIER
Загрузка ...
5 258504A1 SCREW
Загрузка ...
6 396-31081 WASHER
Загрузка ...
10 405846A3 WEIGHT
Загрузка ...
12 87307687 THREADED ROD
Загрузка ...
13 896-15016 WASHER
Загрузка ...
14 832-10416 NUT
Загрузка ...
15 405846A3 WEIGHT
Загрузка ...
17 87307686 TRUSS ROD
Загрузка ...
18 896-16016 WASHER
Загрузка ...
19 832-10416 NUT
Загрузка ...
20 405846A3 WEIGHT
Загрузка ...
22 87307685 TRUSS ROD
Загрузка ...
23 896-16016 WASHER
Загрузка ...
24 832-10416 NUT
Загрузка ...
25 297750A2 PIN
Загрузка ...
26 87650521 WEIGHT
Загрузка ...
27 87307685 TRUSS ROD
Загрузка ...
28 896-15016 WASHER
Загрузка ...
29 832-10416 NUT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
