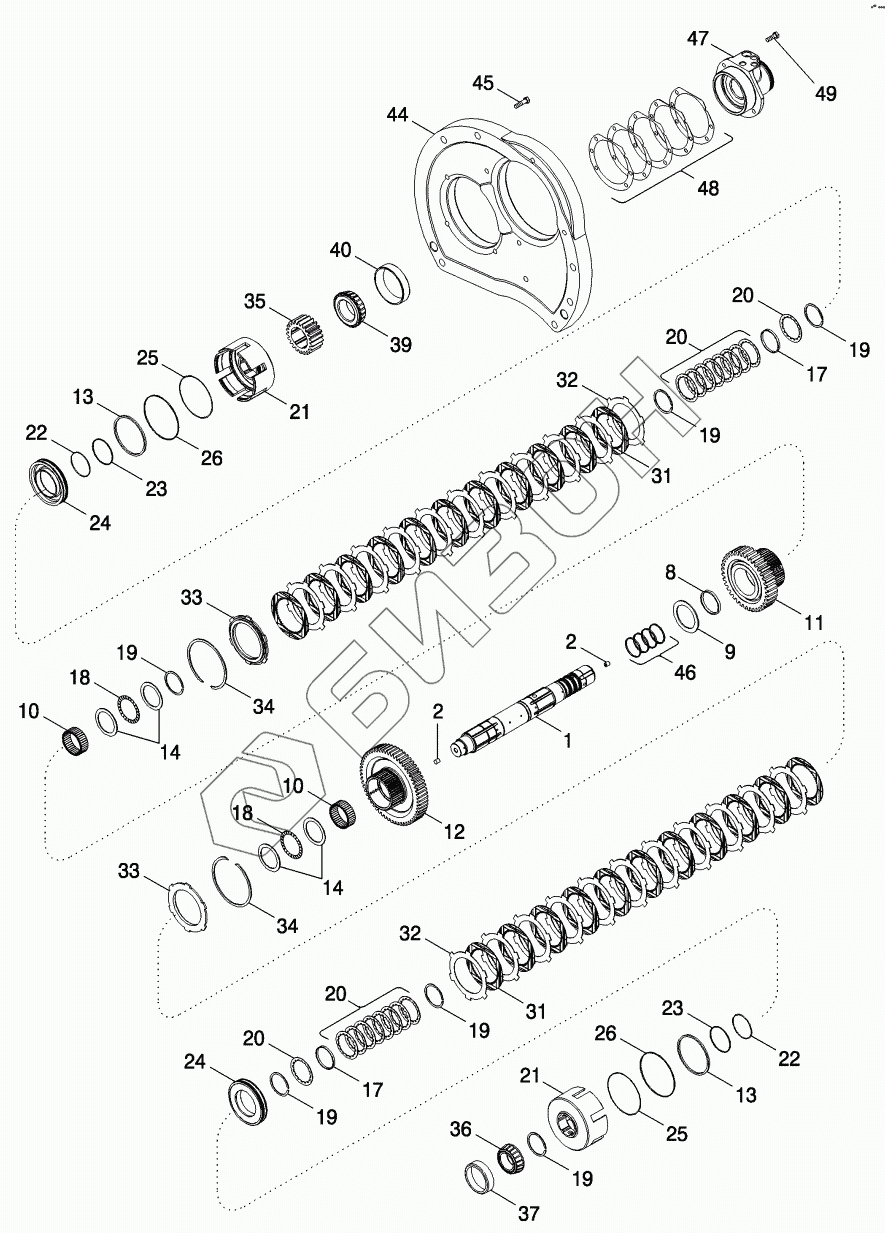

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. RANGE TRANSMISSION - INPUT SHAFT
1
2
2
8
9
10
10
11
12
13
13
14
14
17
17
18
18
19
19
19
19
19
19
20
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
31
31
32
32
33
33
34
34
35
36
37
39
40
44
45
46
47
48
48
48
48
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87434653 | SHAFT ASSY |
Загрузка ...
|
|
| 2 | 187516A1 | PLUG |
Загрузка ...
|
|
| 8 | 1286040C2 | RING |
Загрузка ...
|
|
| 9 | 1997888C1 | WASHER |
Загрузка ...
|
|
| 10 | 80909C1 | BEARING |
Загрузка ...
|
|
| 11 | 86987610 | GEAR |
Загрузка ...
|
|
| 12 | 86987612 | PINION |
Загрузка ...
|
|
| 13 | 1286052C1 | RING |
Загрузка ...
|
|
| 14 | 1286043C1 | WASHER |
Загрузка ...
|
|
| 17 | 87434656 | RING |
Загрузка ...
|
|
| 18 | 572182R1 | BEARING |
Загрузка ...
|
|
| 19 | 101-11250 | RING |
Загрузка ...
|
|
| 20 | 87425389 | SPRING |
Загрузка ...
|
|
| 21 | 86987596 | CARRIER |
Загрузка ...
|
|
| 22 | 1286081C1 | O-RING |
Загрузка ...
|
|
| 23 | 1286076C1 | RING |
Загрузка ...
|
|
| 24 | 86987597 | PISTON |
Загрузка ...
|
|
| 25 | 1286083C1 | O-RING |
Загрузка ...
|
|
| 26 | 1286079C1 | RING |
Загрузка ...
|
|
| 31 | 86990276 | DISC |
Загрузка ...
|
|
| 32 | 92934C2 | DISC |
Загрузка ...
|
|
| 33 | 1342645C3 | DISC |
Загрузка ...
|
|
| 34 | 1285996C1 | RING |
Загрузка ...
|
|
| 35 | 1285971C1 | GEAR |
Загрузка ...
|
|
| 36 | A75211 | BEARING |
Загрузка ...
|
|
| 37 | A75210 | BEARING |
Загрузка ...
|
|
| 39 | ST2063 | BEARING |
Загрузка ...
|
|
| 40 | 54404R1 | BEARING |
Загрузка ...
|
|
| 44 | 281696A1 | SUPPORT |
Загрузка ...
|
|
| 45 | 814-12050 | BOLT |
Загрузка ...
|
|
| 46 | 1286025C1 | RING |
Загрузка ...
|
|
| 47 | 254337A2 | CAGE |
Загрузка ...
|
|
| 48 | 1286061C1 | SHIM |
Загрузка ...
|
|
| 48 | 1286062C1 | SHIM |
Загрузка ...
|
|
| 48 | 1286063C1 | SHIM |
Загрузка ...
|
|
| 48 | 1286064C1 | SHIM |
Загрузка ...
|
|
| 48 | 1286065C1 | SHIM |
Загрузка ...
|
|
| 49 | 613-10030 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
