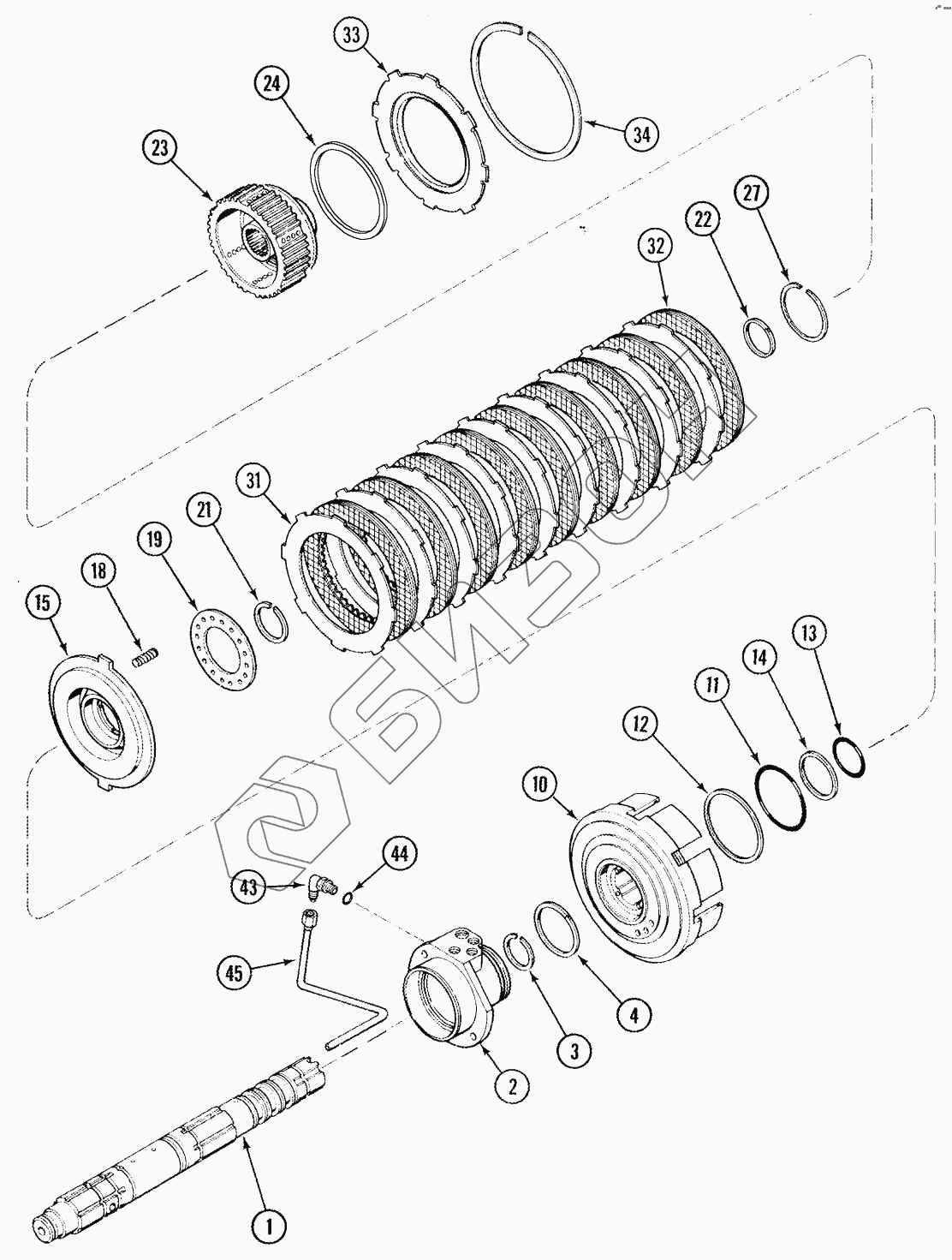

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. RANGE TRANSMISSION - MASTER CLUTCH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
10
11
12
13
14
15
18
19
21
22
23
24
27
31
32
33
34
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87434653 SHAFT ASSY
Загрузка ...
2 254337A2 CAGE
Загрузка ...
3 101-11225 RING
Загрузка ...
4 1286027C2 RING
Загрузка ...
10 87311451 CARRIER
Загрузка ...
11 93138C1 RING
Загрузка ...
12 92562C1 RING
Загрузка ...
13 93137C1 RING
Загрузка ...
14 92561C1 RING
Загрузка ...
15 112299A2 PISTON ASSY
Загрузка ...
18 93136C2 SPRING
Загрузка ...
19 112329A3 RETAINER
Загрузка ...
21 100-11306 RING
Загрузка ...
22 92555C1 RING
Загрузка ...
23 235913A3 HUB
Загрузка ...
24 235987A1 RING
Загрузка ...
27 100-11200 RING
Загрузка ...
31 1285974C1 PLATE
Загрузка ...
32 1285975C2 DISC
Загрузка ...
33 235851A2 DISC
Загрузка ...
34 1963876C1 RING
Загрузка ...
43 218-5105 ELBOW
Загрузка ...
44 237-6006 O-RING
Загрузка ...
45 1963935C2 TUBE
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
