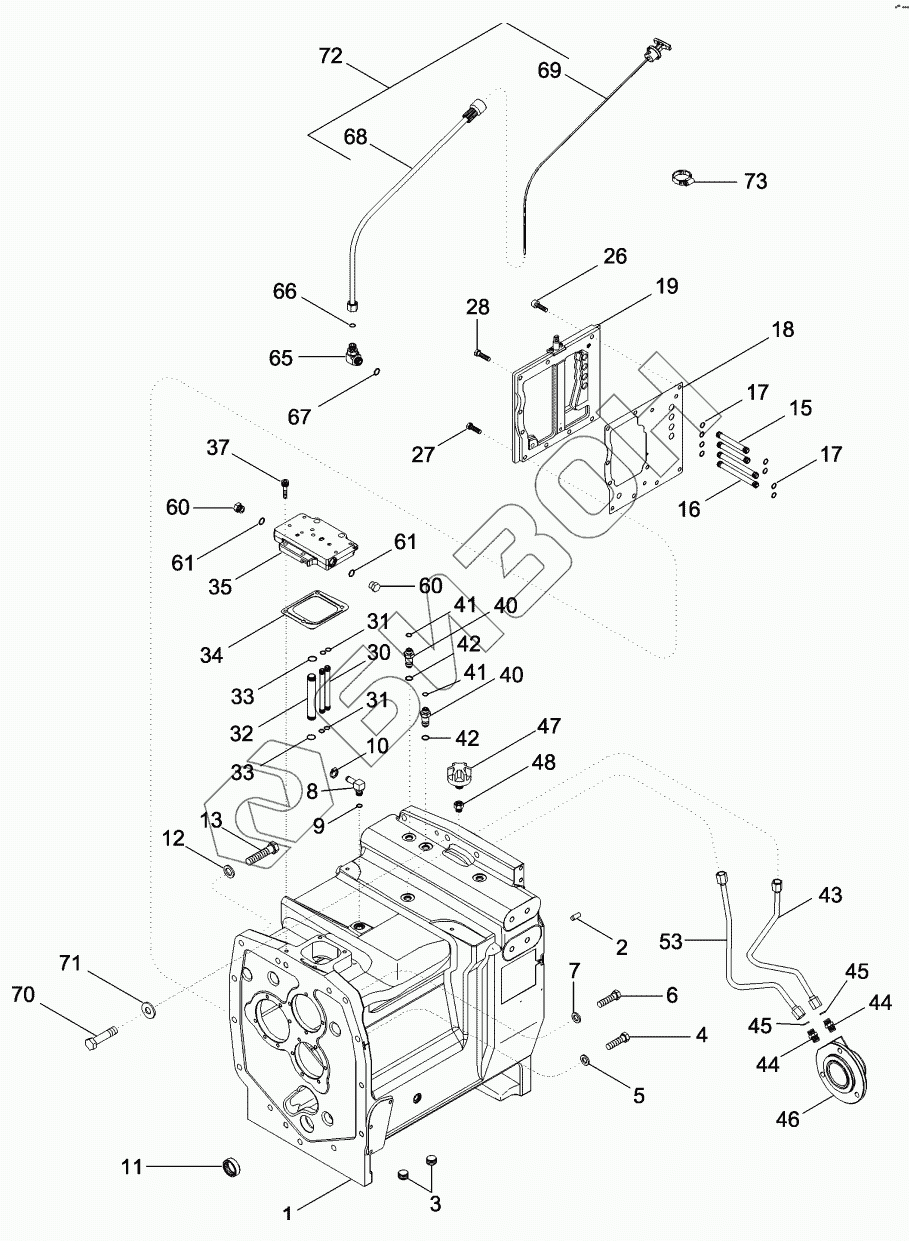

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. SPEED TRANSMISSION - HOUSING
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
17
18
19
26
27
28
30
31
31
32
33
33
34
35
37
40
40
41
41
42
42
43
43
44
44
45
45
46
47
48
53
53
60
60
61
61
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87428576 | HOUSING ASSY |
Загрузка ...
|
|
| 2 | 837-12030 | DOWEL |
Загрузка ...
|
|
| 3 | 192792A1 | PLUG |
Загрузка ...
|
|
| 4 | 828-16060 | BOLT |
Загрузка ...
|
|
| 5 | 896-12016 | WASHER |
Загрузка ...
|
|
| 6 | 828-16090 | BOLT |
Загрузка ...
|
|
| 7 | 896-12016 | WASHER |
Загрузка ...
|
|
| 8 | 87454069 | ELBOW |
Загрузка ...
|
|
| 9 | 637-63153 | O-RING |
Загрузка ...
|
|
| 10 | 214-1408 | CLAMP |
Загрузка ...
|
|
| 11 | 205369R91 | BEARING |
Загрузка ...
|
|
| 12 | 896-12016 | WASHER |
Загрузка ...
|
|
| 13 | 87308873 | SCREW |
Загрузка ...
|
|
| 15 | 235976A2 | TUBE |
Загрузка ...
|
|
| 16 | 235977A2 | TUBE |
Загрузка ...
|
|
| 17 | 238-5014 | O-RING |
Загрузка ...
|
|
| 18 | 87433655 | GASKET |
Загрузка ...
|
|
| 19 | 87433653 | PLATE ASSY |
Загрузка ...
|
|
| 26 | 861-10030 | SCREW |
Загрузка ...
|
|
| 27 | 628-10035 | BOLT |
Загрузка ...
|
|
| 28 | 614-10040 | BOLT |
Загрузка ...
|
|
| 30 | 235977A2 | TUBE |
Загрузка ...
|
|
| 31 | 238-5014 | O-RING |
Загрузка ...
|
|
| 32 | 300827A1 | TUBE |
Загрузка ...
|
|
| 33 | 238-5019 | O-RING |
Загрузка ...
|
|
| 34 | 87424932 | GASKET |
Загрузка ...
|
|
| 35 | 87444975 | PLATE |
Загрузка ...
|
|
| 37 | 861-10035 | SCREW |
Загрузка ...
|
|
| 40 | 87341626 | FITTING |
Загрузка ...
|
|
| 41 | 238-6014 | O-RING |
Загрузка ...
|
|
| 42 | 237-6008 | O-RING |
Загрузка ...
|
|
| 43 | 87341628 | TUBE |
Загрузка ...
|
|
| 43 | 87544717 | TUBE |
Загрузка ...
|
|
| 44 | 218-5352 | CONNECTOR |
Загрузка ...
|
|
| 45 | 237-6004 | O-RING |
Загрузка ...
|
|
| 46 | 87341627 | MANIFOLD |
Загрузка ...
|
|
| 47 | 1971726C1 | BREATHER |
Загрузка ...
|
|
| 48 | 87306797 | ADAPTER |
Загрузка ...
|
|
| 53 | 87341629 | TUBE |
Загрузка ...
|
|
| 53 | 87544716 | TUBE |
Загрузка ...
|
|
| 60 | 214389 | PLUG |
Загрузка ...
|
|
| 61 | 237-6008 | O-RING |
Загрузка ...
|
|
| 65 | 86579691 | ELBOW |
Загрузка ...
|
|
| 66 | 9992298 | O-RING |
Загрузка ...
|
|
| 67 | 86598101 | O-RING |
Загрузка ...
|
|
| 68 | 295149A1 | TUBE |
Загрузка ...
|
|
| 69 | 295316A1 | DIPSTICK |
Загрузка ...
|
|
| 70 | 828-16070 | BOLT |
Загрузка ...
|
|
| 71 | 896-12016 | WASHER |
Загрузка ...
|
|
| 72 | 297501A1 | GAUGE |
Загрузка ...
|
|
| 73 | 614-12025 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
