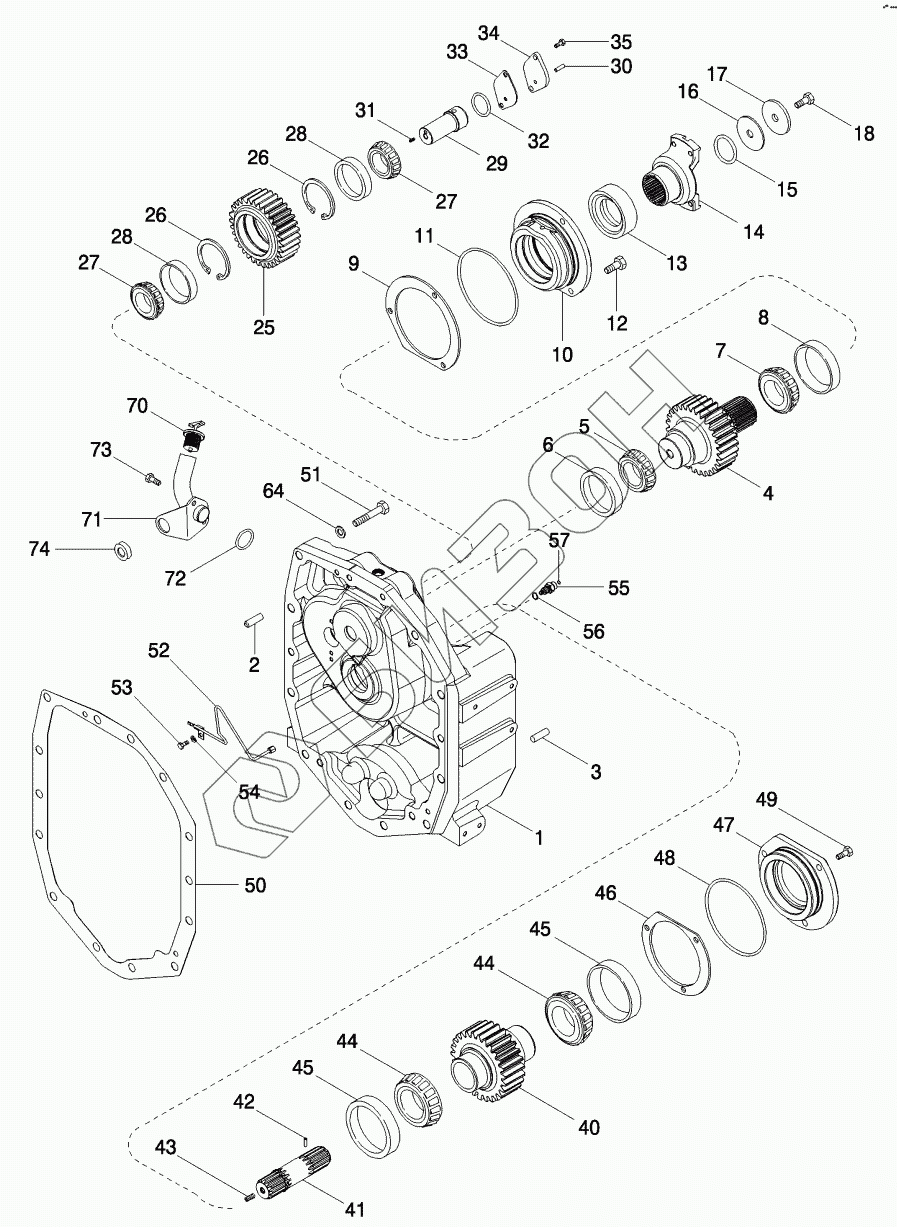

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. TRANSMISSION DROP BOX
1
2
3
4
5
6
7
8
9
9
9
9
9
10
11
12
13
14
14
15
16
16
16
16
16
17
18
25
26
26
27
27
28
28
29
30
31
32
33
33
33
33
33
34
35
40
41
41
42
43
44
44
45
45
46
46
46
46
46
47
48
49
50
51
52
53
54
55
56
57
64
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 275217A2 | 275217A2 | KIT |
Загрузка ...
|
|
| 276639A1 | 276639A1 | KIT |
Загрузка ...
|
|
| 275219A2 | 275219A2 | KIT |
Загрузка ...
|
|
| 275216A2 | 275216A2 | KIT |
Загрузка ...
|
|
| 1 | 225171A6 | HOUSING |
Загрузка ...
|
|
| 2 | 375362R1 | PIN |
Загрузка ...
|
|
| 3 | 837-20040 | DOWEL |
Загрузка ...
|
|
| 4 | 302553A1 | SHAFT |
Загрузка ...
|
|
| 5 | 105503H | BEARING |
Загрузка ...
|
|
| 6 | 105496H | BEARING |
Загрузка ...
|
|
| 7 | 659458R1 | BEARING |
Загрузка ...
|
|
| 8 | 105497H | BEARING |
Загрузка ...
|
|
| 9 | 341206A1 | SHIM |
Загрузка ...
|
|
| 9 | 341205A1 | SHIM |
Загрузка ...
|
|
| 9 | 275214A1 | SHIM |
Загрузка ...
|
|
| 9 | 228267A1 | SHIM |
Загрузка ...
|
|
| 9 | 228270A1 | SHIM |
Загрузка ...
|
|
| 10 | 221240A4 | CAGE |
Загрузка ...
|
|
| 11 | 238-5161 | O-RING |
Загрузка ...
|
|
| 12 | 339770A1 | SCREW |
Загрузка ...
|
|
| 13 | 225820A1 | SEAL |
Загрузка ...
|
|
| 14 | 301843A1 | YOKE |
Загрузка ...
|
|
| 14 | 259188A1 | YOKE |
Загрузка ...
|
|
| 15 | 238-5225 | O-RING |
Загрузка ...
|
|
| 16 | 230488A1 | SHIM |
Загрузка ...
|
|
| 16 | 230490A1 | SHIM |
Загрузка ...
|
|
| 16 | 230487A1 | SHIM |
Загрузка ...
|
|
| 16 | 276638A1 | SHIM |
Загрузка ...
|
|
| 16 | 230486A1 | SHIM |
Загрузка ...
|
|
| 17 | 230497A1 | WASHER |
Загрузка ...
|
|
| 18 | 628-16035 | BOLT |
Загрузка ...
|
|
| 25 | 302554A1 | SHAFT |
Загрузка ...
|
|
| 26 | 101-21325 | RING |
Загрузка ...
|
|
| 27 | 364463C91 | BEARING |
Загрузка ...
|
|
| 28 | 364462C1 | BEARING |
Загрузка ...
|
|
| 29 | 228304A2 | SHAFT ASSY |
Загрузка ...
|
|
| 30 | 837-8020 | DOWEL |
Загрузка ...
|
|
| 31 | 1342851C1 | PLUG |
Загрузка ...
|
|
| 32 | 238-5140 | O-RING |
Загрузка ...
|
|
| 33 | 341208A1 | SHIM |
Загрузка ...
|
|
| 33 | 228303A1 | SHIM |
Загрузка ...
|
|
| 33 | 275215A1 | SHIM |
Загрузка ...
|
|
| 33 | 228300A1 | SHIM |
Загрузка ...
|
|
| 33 | 341207A1 | SHIM |
Загрузка ...
|
|
| 34 | 258469A1 | PLATE |
Загрузка ...
|
|
| 35 | 339770A1 | SCREW |
Загрузка ...
|
|
| 40 | 302555A1 | SHAFT |
Загрузка ...
|
|
| 41 | 282726A1 | SHAFT |
Загрузка ...
|
|
| 41 | 282724A1 | SHAFT |
Загрузка ...
|
|
| 42 | 38-3605 | PIN |
Загрузка ...
|
|
| 43 | 284151A1 | SCREW |
Загрузка ...
|
|
| 44 | 105503H | BEARING |
Загрузка ...
|
|
| 45 | 105496H | BEARING |
Загрузка ...
|
|
| 46 | 341210A1 | SHIM |
Загрузка ...
|
|
| 46 | 341209A1 | SHIM |
Загрузка ...
|
|
| 46 | 275213A1 | SHIM |
Загрузка ...
|
|
| 46 | 228261A1 | SHIM |
Загрузка ...
|
|
| 46 | 228265A1 | SHIM |
Загрузка ...
|
|
| 47 | 226188A3 | CAGE |
Загрузка ...
|
|
| 48 | 238-5157 | O-RING |
Загрузка ...
|
|
| 49 | 339770A1 | SCREW |
Загрузка ...
|
|
| 50 | 230760A2 | GASKET |
Загрузка ...
|
|
| 51 | 828-20110 | BOLT |
Загрузка ...
|
|
| 52 | 259979A2 | TUBE |
Загрузка ...
|
|
| 53 | 614-10020 | BOLT |
Загрузка ...
|
|
| 54 | 892-11010 | WASHER |
Загрузка ...
|
|
| 55 | 93105C1 | UNION |
Загрузка ...
|
|
| 56 | 237-6008 | O-RING |
Загрузка ...
|
|
| 57 | 238-6014 | O-RING |
Загрузка ...
|
|
| 64 | 896-12020 | WASHER |
Загрузка ...
|
|
| 70 | 279640A1 | CAP |
Загрузка ...
|
|
| 71 | 295087A1 | TUBE |
Загрузка ...
|
|
| 72 | 238-5222 | O-RING |
Загрузка ...
|
|
| 73 | 614-10020 | BOLT |
Загрузка ...
|
|
| 74 | 248-2181 | GROMMET |
Загрузка ...
|
|
| 75 | 353-402 | PLUG |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
