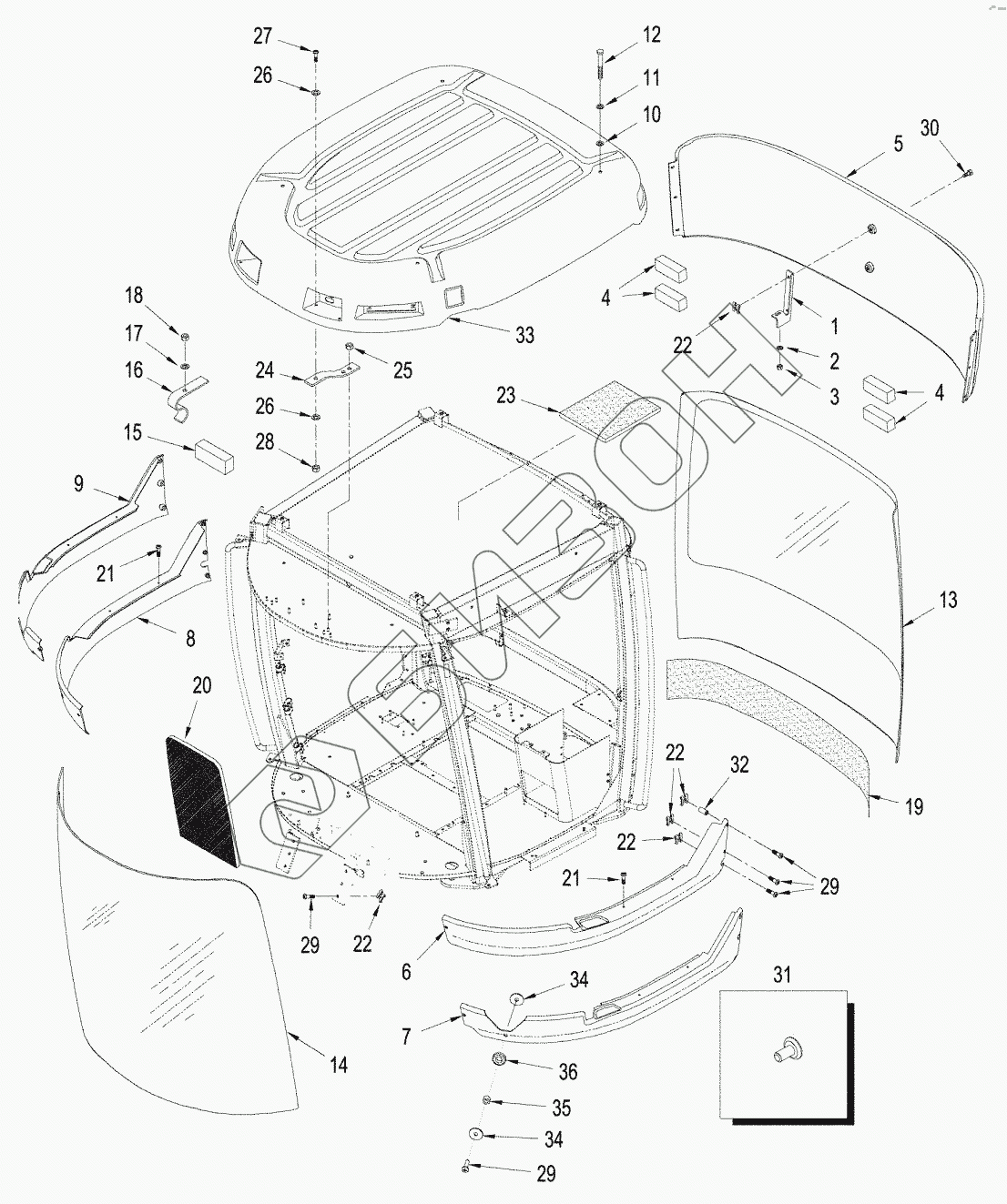

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. CAB - SKIRTS AND GLASS
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
22
22
23
24
25
26
26
27
28
29
29
29
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 341574A4 | BRACKET |
Загрузка ...
|
|
| 2 | 895-11008 | WASHER |
Загрузка ...
|
|
| 3 | 829-1408 | NUT |
Загрузка ...
|
|
| 4 | 403325A2 | FOAM |
Загрузка ...
|
|
| 5 | 87534631 | SKIRT |
Загрузка ...
|
|
| 6 | 87357990 | COVER |
Загрузка ...
|
|
| 7 | 87342106 | COVER |
Загрузка ...
|
|
| 8 | 87357991 | COVER |
Загрузка ...
|
|
| 9 | 87342107 | COVER |
Загрузка ...
|
|
| 10 | 361191A1 | GROMMET |
Загрузка ...
|
|
| 11 | 896-15016 | WASHER |
Загрузка ...
|
|
| 12 | 627-16035 | BOLT |
Загрузка ...
|
|
| 13 | 181240A2 | GLASS |
Загрузка ...
|
|
| 14 | 87436557 | GLASS |
Загрузка ...
|
|
| 14 | 87436560 | GLASS |
Загрузка ...
|
|
| 15 | 87543673 | SPACER |
Загрузка ...
|
|
| 16 | 117707A3 | CLAMP |
Загрузка ...
|
|
| 17 | 895-11008 | WASHER |
Загрузка ...
|
|
| 18 | 829-1408 | NUT |
Загрузка ...
|
|
| 19 | 259462A1 | INSULATION |
Загрузка ...
|
|
| 20 | 87312395 | INSULATION |
Загрузка ...
|
|
| 21 | 840-2820 | SCREW |
Загрузка ...
|
|
| 22 | 404882A1 | FASTENER |
Загрузка ...
|
|
| 23 | 355716A3 | FOAM |
Загрузка ...
|
|
| 24 | 364156A1 | BRACKET |
Загрузка ...
|
|
| 25 | 829-1408 | NUT |
Загрузка ...
|
|
| 26 | 895-15008 | WASHER |
Загрузка ...
|
|
| 27 | 627-8025 | BOLT |
Загрузка ...
|
|
| 28 | 832-10408 | NUT |
Загрузка ...
|
|
| 29 | 840-1625 | SCREW |
Загрузка ...
|
|
| 30 | 840-1620 | SCREW |
Загрузка ...
|
|
| 31 | 353-406 | PLUG |
Загрузка ...
|
|
| 32 | 404287A1 | INSERT |
Загрузка ...
|
|
| 33 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 34 | 895-15006 | WASHER |
Загрузка ...
|
|
| 35 | 60-5021T1 | SPACER |
Загрузка ...
|
|
| 36 | 60-6840T1 | GROMMET |
Загрузка ...
|
